InLine SATA 6Gb/s Controller mit 4x SATA, PCIe 2.0

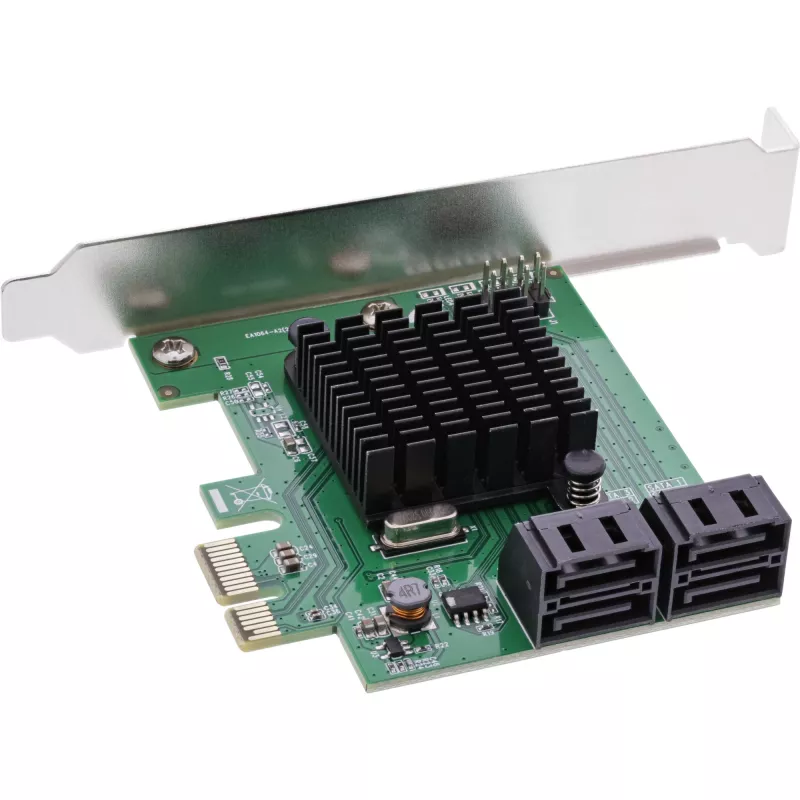

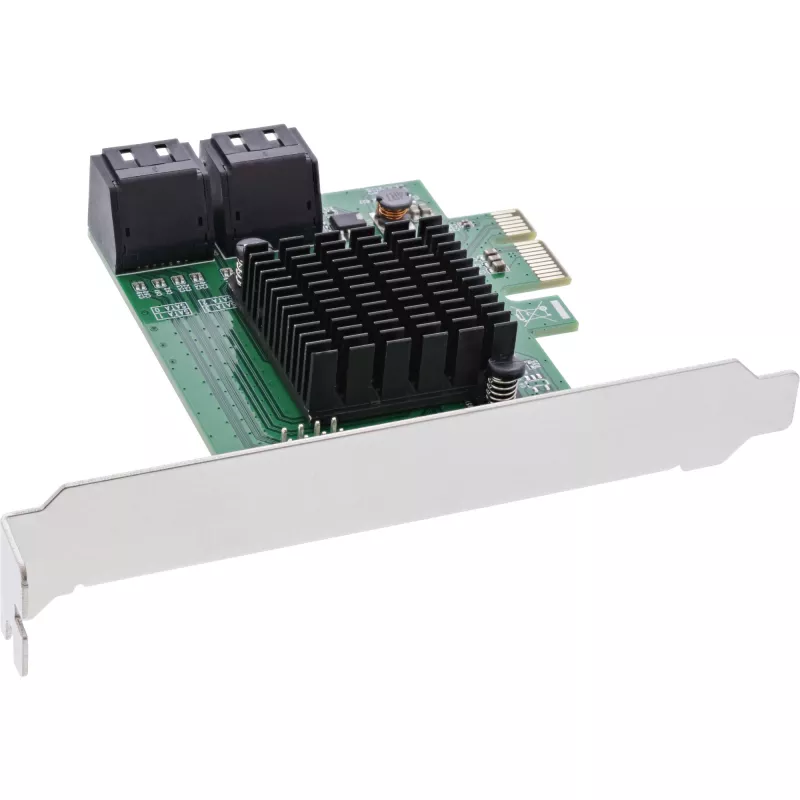

Der InLine SATA 6Gb/s Controller (MPN 76617L, EAN 4043718302291) ist eine PCI-Express-Erweiterungskarte, die vier interne SATA-3.0-Anschlüsse mit einer nativen PCIe-x1-Schnittstelle bietet. Basierend auf dem ASMedia ASM1064-Controller unterstützt die Karte Serial-ATA-Geräte der Revision 3.2 mit Übertragungsraten von bis zu 6 Gb/s und ist abwärtskompatibel zu SATA 3.0 (3 Gb/s) und SATA 1.5 Gb/s. Die Karte passt in PCI-Express-x1-Steckplätze und funktioniert auch in größeren PCIe-Steckplätzen (x2/x4/x8/x16). Das Paket enthält die Controllerkarte, eine Low-Profile-Blende und eine Bedienungsanleitung.

Vorteile

Der Controller unterstützt SATA-6-Gb/s-Durchsatz und den AHCI-Modus für verbesserte Interoperabilität mit modernen Betriebssystemen. Er bietet Native Command Queue (NCQ)-Unterstützung, Port-Multiplier-kompatibles FIS-/Befehlsumschaltung und Hot-Swap-Fähigkeit. Eine dedizierte Festplattenaktivitäts-LED zeigt Lese-/Schreibaktivitäten auf den angeschlossenen Laufwerken an. Die Low-Profile-Blende ermöglicht Flexibilität für kompakte Gehäuse.

Geeignet für

• Erweiterung der internen Speicherkapazität in Desktop-PCs und Workstations
• Hinzufügen zusätzlicher SATA-Anschlüsse für mehrere HDDs oder SSDs
• Systeme, die AHCI- und NCQ-Unterstützung für verbesserte Festplattenleistung benötigen
• Aufrüstung älterer Systeme mit PCIe-Steckplätzen zur Unterstützung von SATA6G-Laufwerken

Wichtige Spezifikationen

• Controller-Chipsatz: ASMedia ASM1064
• Host-Schnittstelle: PCI-Express x1 (kompatibel mit x1/x2/x4/x8/x16)
• Erweiterungsschnittstellen: 4 × SATA-3.0-Anschlüsse (bis zu 6 Gb/s, abwärtskompatibel zu 3 Gb/s und 1,5 Gb/s)
• Standards: Serial ATA Revision 3.2, kompatibel mit PCI-Express v3.0 (abwärtskompatibel zu v2.0)
• Funktionen: AHCI, Native Command Queue (NCQ), Port-Multiplier-Unterstützung (FIS-/Befehlsumschaltung), Hot-Swap
• Unterstützte Betriebssysteme: Windows 10/8/7 (32-/64-Bit), Linux, macOS

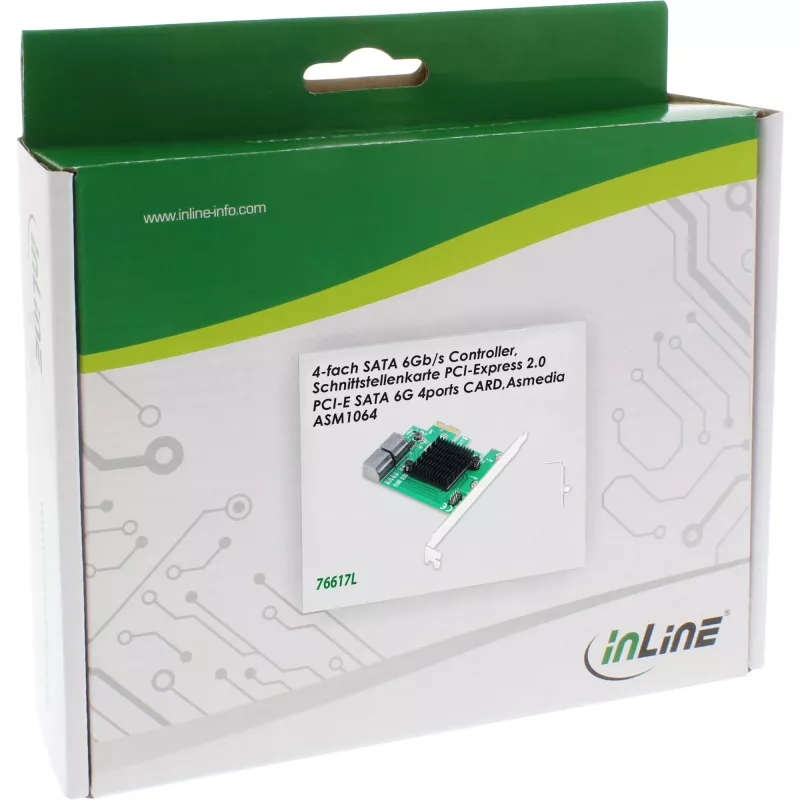

• Packungsinhalt: Controllerkarte, Low-Profile-Blende, Bedienungsanleitung

Anwendung

Schalten Sie den Computer aus und ziehen Sie den Netzstecker. Setzen Sie die PCIe-Karte in einen verfügbaren PCI-Express-x1-Steckplatz ein (die Karte ist auch mit x2/x4/x8/x16-Steckplätzen kompatibel). Befestigen Sie die Blende, schließen Sie den Strom wieder an und starten Sie das System. Installieren Sie bei Bedarf Treiber für Ihr Betriebssystem; die Karte unterstützt AHCI und sollte von modernen Windows-, Linux- und macOS-Systemen erkannt werden. Schließen Sie SATA-Laufwerke an die internen SATA-Anschlüsse an und verwenden Sie die Datenträgerverwaltung des Betriebssystems, um neue Laufwerke nach Bedarf zu initialisieren und zu formatieren. Beachten Sie die Aktivitäts-LED zur Anzeige von Laufwerkszugriffen.

Empfehlungen

Verwenden Sie keine Treiber-Download-Websites aus der gedruckten Anleitung, die nicht mit dem Anbieter in Verbindung stehen; einige Websites könnten für Phishing missbraucht werden. Beziehen Sie Treiber nur von der offiziellen Website des Herstellers oder von vertrauenswürdigen Update-Diensten des Betriebssystems. Stellen Sie sicher, dass Ihr Gehäuse ausreichende Belüftung bietet und dass die Laufwerke ordnungsgemäß befestigt und mit Strom versorgt sind, bevor Sie Hot-Swap verwenden.
