Schnittstellenadapter InLine 76619G — PCIe/SATA-Erweiterungskarte

Flexible Speichererweiterung über PCIe x16-Steckplatz:Fügt bis zu fünf SATA-Ports über M.2-Key-B-Adapterkarten hinzu – ideal für kompakte Speicherlösungen.
Hohe Kompatibilität mit M.2-SATA-SSDs:Unterstützt M.2-B-Key- und B+M-Key-SSDs in den Formfaktoren 2230, 2242, 2260 und 2280.
Moderne SATA-Funktionalität:Unterstützung für AHCI, NCQ, Port-Multiplier (Command/FIS), gestaffelten Start und Energiesparmodi.
Zuverlässige Datenübertragung:Bis zu 6 Gb/s pro Port gemäß SATA Revision 3.2 – ideal für leistungskritische Anwendungen.
Inklusive Zubehör für den sofortigen Einsatz:Lieferung mit fünf M.2-auf-SATA-Adaptern, Kühlkörpern, Kabeln und Low-Profile-Blende – für vielseitige Einbauszenarien.

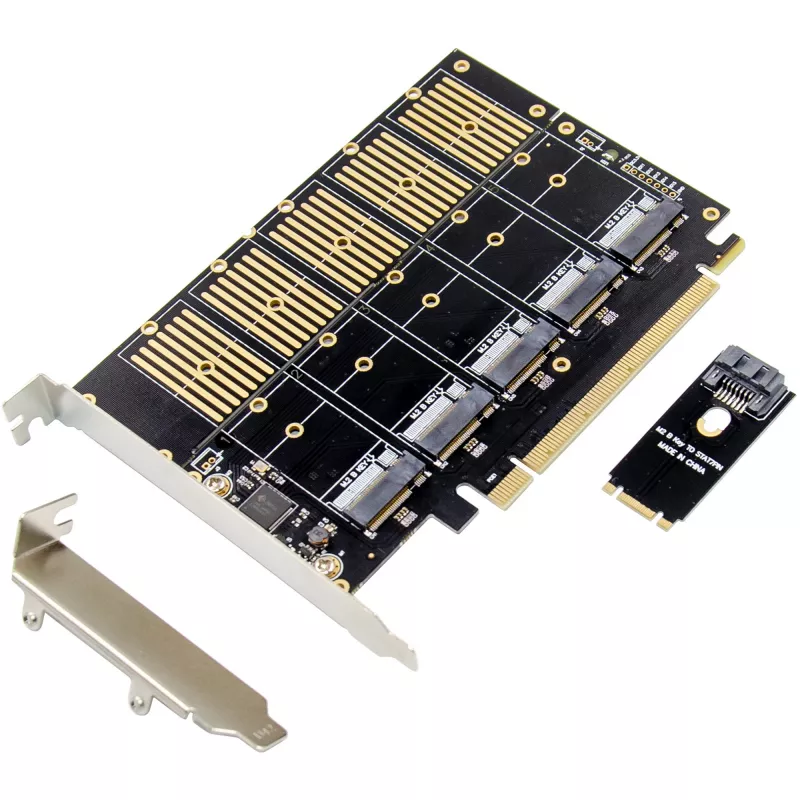

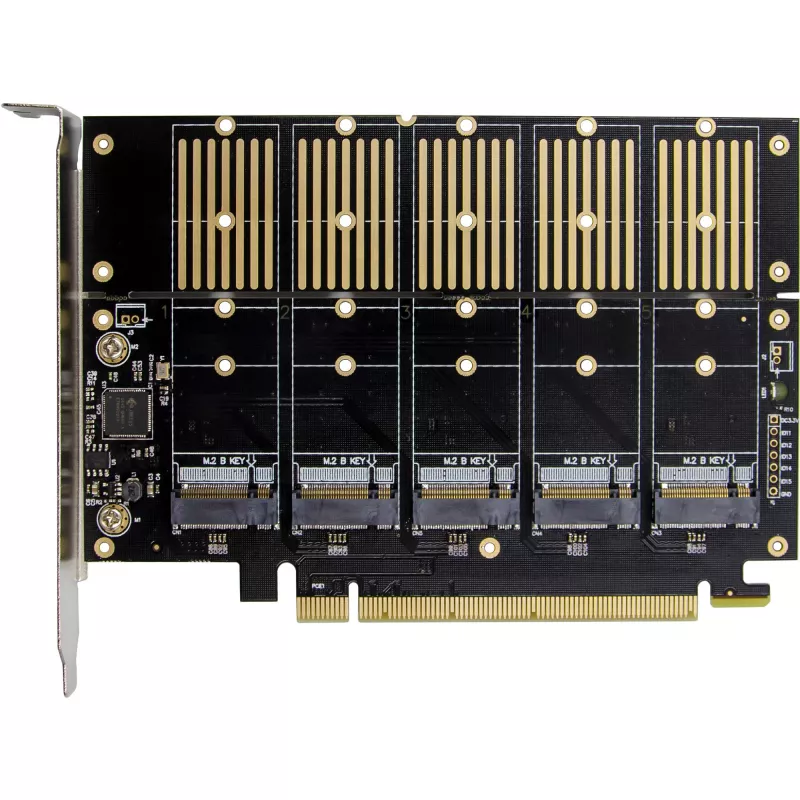

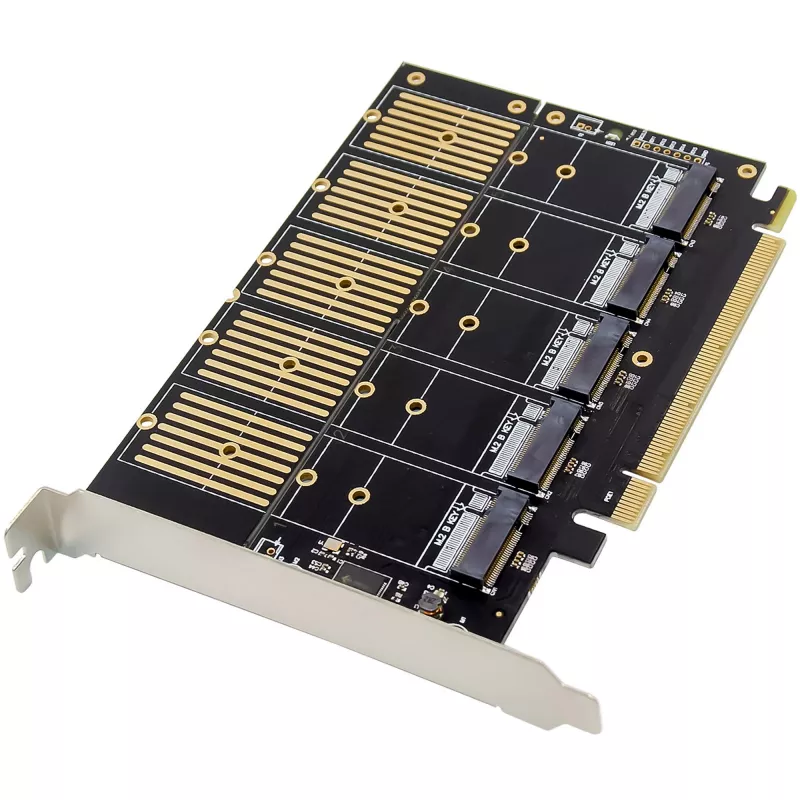

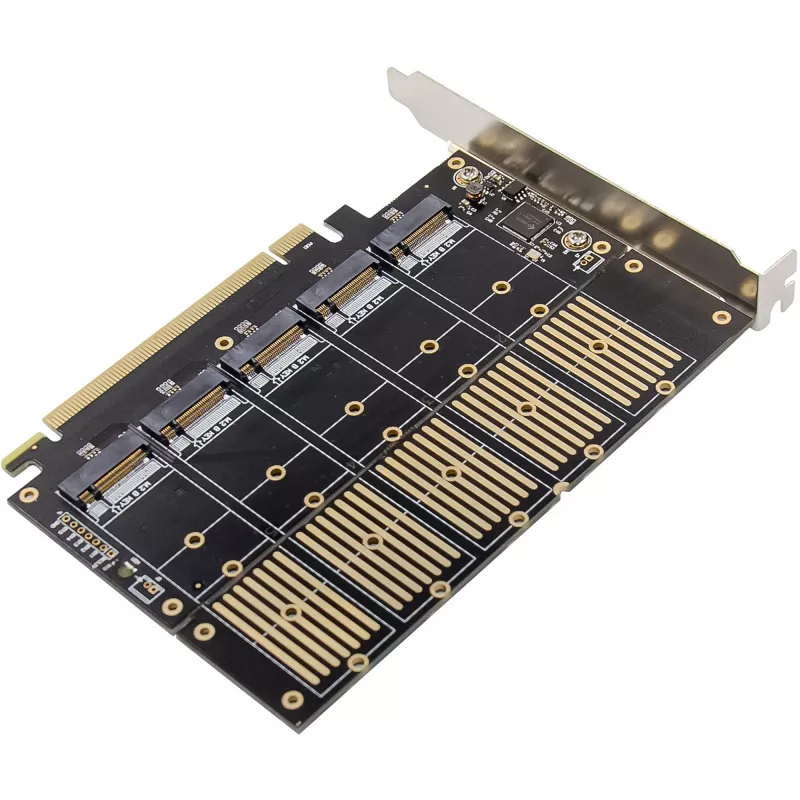

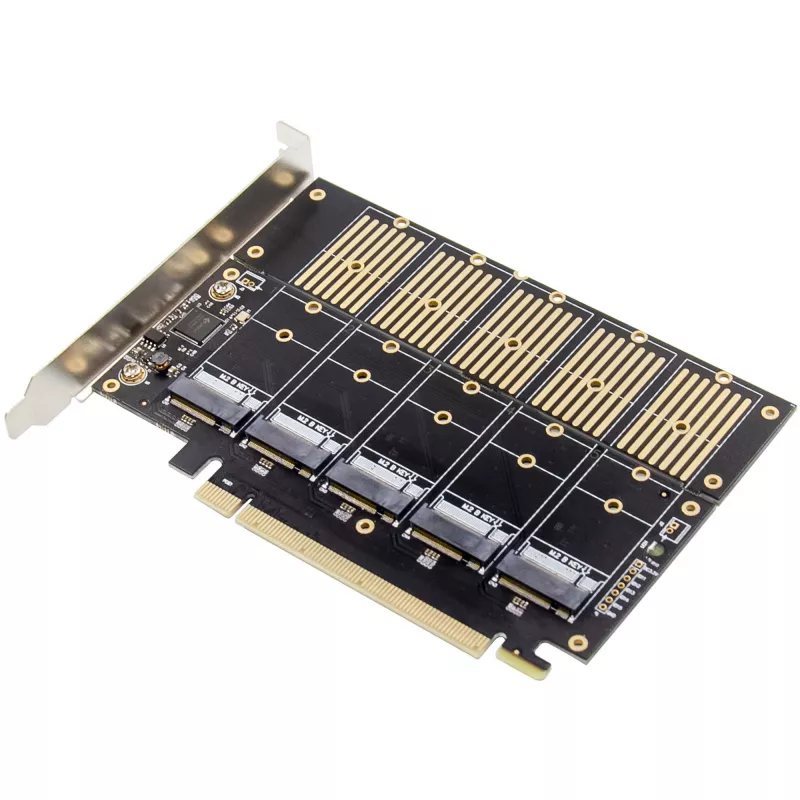

Die InLine PCIe-Schnittstellenkarte mit JMB585-Controller ist die ideale Lösung zur Erweiterung Ihres Systems um bis zu fünf zusätzliche SATA-Ports. Die Karte nutzt eine PCIe-x16-Schnittstelle, wobei gemäß Standard 3.1a zwei PCIe-Lanes für maximale Bandbreite verfügbar sind. Die mitgelieferten Adapterkarten ermöglichen die sichere und effiziente Integration von M.2-SATA-SSDs mit Key B oder B+M in bestehende Speichersysteme.
Alle gängigen Formfaktoren wie 2230, 2242, 2260 und 2280 werden unterstützt – perfekt für kompakte und leistungsstarke Speicherlösungen. Jede der fünf Schnittstellen liefert bis zu 6 Gb/s gemäß SATA 3.2. Darüber hinaus werden wichtige Funktionen wie AHCI, Native Command Queue (NCQ), Port-Multiplikation und Energiesparmodi (Slumber/Partial) unterstützt.
Die Karte eignet sich ideal für Server, Workstations oder leistungsstarke Desktop-Systeme, die zusätzlichen Speicherplatz oder spezielle RAID-Konfigurationen benötigen. Dank gestaffeltem Hochfahren und unterstützter Befehlsstruktur bleibt das System auch bei mehreren Laufwerken stabil. Die Installation ist einfach: Stecken Sie die PCIe-Karte ein und verbinden Sie die Adapter mit den M.2-SSDs. Der Lieferumfang umfasst alle erforderlichen Kabel, Kühlkörper, eine Low-Profile-Halterung und einen Schraubendreher – für den sofortigen und flexiblen Einsatz.

PCIe-Standard: PCIe v3.1a, bis zu 2 PCIe-Lanes nutzbar
Schnittstelle: PCIe x16 Lane
SATA-Standard: SATA 6 Gb/s, SATA Revision 3.2
Anschlüsse: 5x M.2 Key B Ports (über Erweiterungskarten)
Kompatible SSD-Typen: M.2 B-Key und B+M-Key (2230 / 2242 / 2260 / 2280)
Übertragungsrate: bis zu 6 Gb/s pro Port
Chipsatz: JMB585
Port-Multiplikation: Unterstützt (Command- und FIS-basiert)
AHCI-Modus: Unterstützt (Standardprotokoll für SATA-SSDs/-HDDs)
Native Command Queue (NCQ): Unterstützt
SATA-Energiesparfunktionen: Unterstützt (Partial / Slumber)
Gestaffelter Start: Unterstützt
Betriebstemperatur: 0 °C bis 55 °C
Lagertemperatur: -40 °C bis 70 °C
Maximale Luftfeuchtigkeit: 90 %, nicht kondensierend
Unterstützte Betriebssysteme: Windows 7 / 8 / 8.1 / 10 / 11, Linux

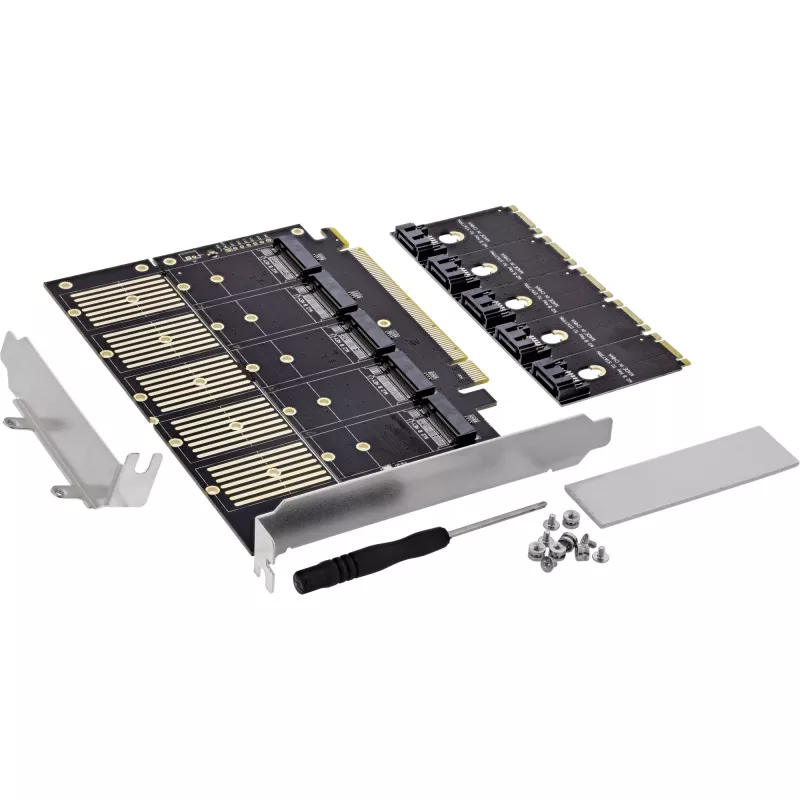

Lieferumfang:

1x InLine PCIe x16 Schnittstellenkarte, 5x M.2 Key B SATA
1x Low-Profile-Slotblende
5x M.2 Key B auf SATA Erweiterungskarte
5x SATA-Kabel
5x Kühlkörper
5x Schrauben
1x Schraubendreher
1x Bedienungsanleitung in Deutsch/Englisch

InLine 76619G. Host-Schnittstelle: PCIe, Ausgangsschnittstelle: M.2, SATA, Host-Schnittstelle Geschlecht: Männlich. Chipsatz: JMB585, Datenübertragungsrate (max.): 6 Gbit/s. Unterstützte Windows-Betriebssysteme: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1. Breite: 165 mm, Höhe: 120 mm, Gewicht: 2 kg. Mitgelieferte Kabel: SATA, Paketgewicht: 73 g, Paketvolumen: 700 cm³

Verwendung

Schalten Sie das Host-System aus und stecken Sie die Karte in einen freien PCIe-x16-Steckplatz. Befestigen Sie die mitgelieferten M.2-auf-SATA-Adapterkarten an den M.2-SATA-SSDs (B-Key oder B+M-Key) im passenden Formfaktor, montieren Sie die Kühlkörper und befestigen Sie die Adapter in der Karte. Verbinden Sie jeden Adapter mit den mitgelieferten SATA-Kabeln mit der Karte, bringen Sie bei Bedarf die Low-Profile-Blende an und schalten Sie das System ein. Installieren Sie alle erforderlichen Treiber oder lassen Sie das Betriebssystem die neuen AHCI-kompatiblen Speichergeräte erkennen.

Empfehlungen

Verwenden Sie kompatible M.2-SATA-SSDs (B-Key oder B+M-Key) in unterstützten Größen und sorgen Sie für ausreichende Kühlung bei mehreren Laufwerken. Überprüfen Sie bei Systemen mit vielen aktiven Ports die Stromversorgung und den Luftstrom im Gehäuse und verwenden Sie unterstützte Betriebssysteme für optimale Stabilität bei Port-Multiplikation oder RAID-Konfigurationen.
