InLine 76660U interne SATA-Schnittstellenkarte M.2 auf SATA 6 Gbit/s

Multifunktionale M.2-zu-SATA-Konverterkartefür den Anschluss von bis zu vier SATA-Laufwerken
M.2 Key B+M-Schnittstellefür den Betrieb einer M.2 SATA SSD
RAID-Unterstützung (RAID 0, RAID 1, RAID 10, HyperDuo)für optimale Datensicherheit und Leistung
Hot Plug & Hot Swapfür die Installation und Entfernung von Laufwerken im laufenden Betrieb
Port-Multiplier-Unterstützungfür den parallelen Betrieb mehrerer Laufwerke an einem SATA-Anschluss
Keine zusätzlichen Treiber erforderlich– volle Unterstützung durch das Betriebssystem

Die InLine® Schnittstellenkarte M.2 Key B+M auf 4x SATA-Anschlussist eine leistungsstarke Speicherlösung, die die Erweiterung von SATA-Speichergerätenermöglicht. Sie erlaubt den Betrieb einer M.2 SATA SSD(Key B+M) und bietet zudem vier SATA 6 Gb/s-Anschlüssefür zusätzliche Speichergeräte.
Dank RAID-Unterstützung (RAID 0, RAID 1, RAID 10, HyperDuo)kann die Karte für maximale Geschwindigkeit, Zuverlässigkeit oder automatische SSD/HDD-Caching-Kombinationen verwendet werden. Die Hot-Plug- und Hot-Swap-Funktionalität ermöglicht das Austauschen von Laufwerken im laufenden Betrieb, ohne das System herunterfahren zu müssen.
Die M.2 SSD wird direkt über den M.2-Steckplatz mit Strom versorgt, während die SATA-Anschlüsse über externe Kabel verbunden werden. LED-Anzeigenzeigen den Betriebsstatus der Anschlüsse an, und die Unterstützung der Port-Multiplier-Technologieermöglicht den gleichzeitigen Betrieb mehrerer Laufwerke an einem einzigen SATA-Anschluss.
Technische Daten:

Bus-Typ & Schnittstelle: M.2 PCIe x2-Schnittstelle (Dual-Thread, B-, M- und B+M-Key)
Controller/Chipsatz: Marvell 88SE9230
Anschluss – Schnittstellen:
1 x M.2-Steckplatz (Key B+M) für eine M.2 SATA SSD
4 x SATA GEN III-Anschlüsse (6 Gb/s pro Anschluss)
4 x 7-polige SATA-Stecker für die Verbindung mit M.2 SATA/mSATA SSDs zum Mainboard

Kompatible Module:
M.2 SSDs (Key B, Key M oder Key B+M) in den Größen 2230, 2242, 2260, 2280
mSATA SSDs (halbe oder volle Größe)

Datenraten:
SATA-Anschlüsse: Bis zu 6 Gb/s pro Kanal
M.2-Schnittstelle: Bis zu 10 Gb/s Gesamtdurchsatz (über 2x PCIe-Lanes)

Abmessungen: 30 mm x 42 mm (M.2-Platine)

Betriebsbedingungen:

Betriebstemperatur: -40 °C bis +85 °C

Funktionen:

Hot Plug & Hot Swap zum Austausch von Laufwerken im laufenden Betrieb
Native Command Queue (NCQ) für optimierte Datenverarbeitung
Port-Multiplier-Unterstützung für mehrere Laufwerke pro SATA-Anschluss
RAID-Modi: RAID 0 (Striping), RAID 1 (Spiegelung), RAID 10 (Spiegelung von Stripesets), HyperDuo (automatisches SSD/HDD-Caching)
Automatische Erkennung der Lane-Konfiguration beim Booten
Onboard-LED-Anzeigen zur Darstellung der Anschlussaktivitäten
Stromversorgung der M.2 SSD erfolgt direkt über den M.2-Steckplatz
SATA-Anschlüsse müssen über externe Kabel verbunden werden
Kein zusätzlicher Treiber erforderlich

Systemanforderungen:Hardware:

PC mit mindestens einem freien M.2-Steckplatz (B, M oder B+M, der PCIe unterstützt)
Mainboard mit freien SATA-Anschlüssen für die Datenübertragung
Ein verfügbarer PCIe-Steckplatz für die Installation des Adapters

Betriebssystemunterstützung:

Windows: 11, 10, 8, 7, Vista, XP
Windows Server: 2003, 2008
Linux: ab Kernel 2.6

Lieferumfang:

1 x InLine® Schnittstellenkarte M.2 Key B+M auf 4x SATA-Anschluss, RAID, HyperDuo

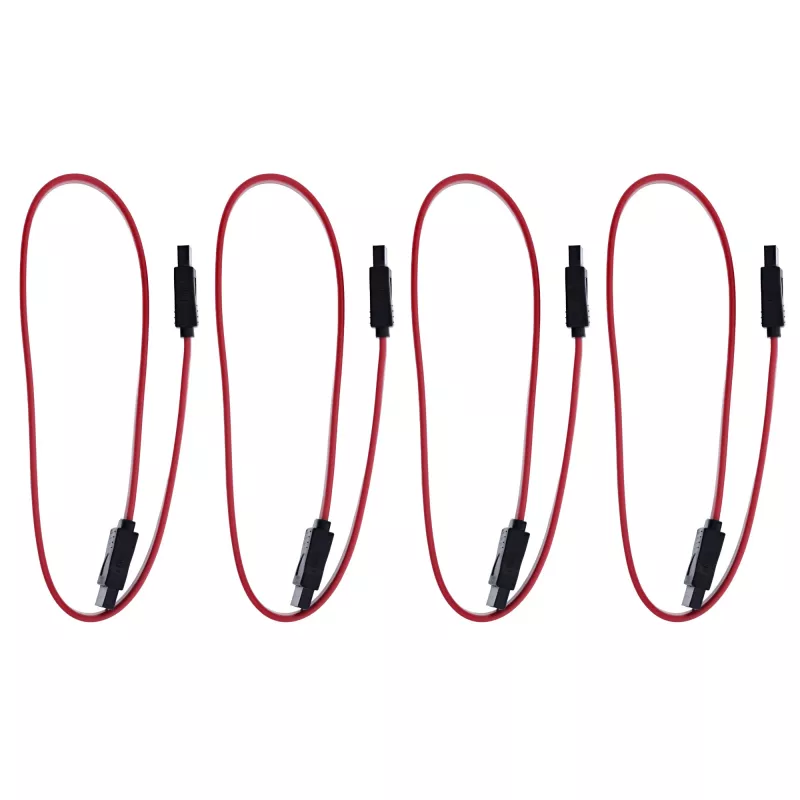

4 x SATA-Kabel
1 x Bedienungsanleitung (Deutsch/Englisch)
Betriebstemperatur: 0 °C – 55 °C
Lagertemperatur: -40 °C – 70 °C
Luftfeuchtigkeit: 10 % – 90 %, nicht kondensierend

InLine 76660U. Host-Schnittstelle: M.2, Ausgangsschnittstelle: SATA, Host-Schnittstellen-Geschlecht: Male. Herkunftsland: Taiwan. Chipsatz: Marvell 88SE9230, Datenübertragungsrate (max.): 6 Gbit/s, RAID-Level: 0, 1, 10. Unterstützte Windows-Betriebssysteme: Windows 10, Windows 11, Windows 7, Windows 8, Windows Vista, Windows XP, Unterstützte Linux-Betriebssysteme: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Unterstützte Server-Betriebssysteme: Windows Server 2003, Windows Server 2008. Breite: 95 mm, Tiefe: 52 mm, Gewicht: 58 g

Verwendung

Stecken Sie die Schnittstellenkarte in einen kompatiblen M.2-Steckplatz (Key B, M oder B+M mit PCIe-Unterstützung) auf dem Mainboard. Montieren Sie eine M.2 SATA SSD in den M.2-Steckplatz der Karte und verbinden Sie zusätzliche SATA-Laufwerke mit den vier 7-poligen SATA-Anschlüssen unter Verwendung der mitgelieferten SATA-Kabel. Schließen Sie die SATA-Kabel an freie SATA-Anschlüsse auf dem Mainboard an. Stellen Sie sicher, dass die M.2 SSD über den M.2-Steckplatz mit Strom versorgt wird und dass die SATA-Anschlüsse extern verkabelt sind. Konfigurieren Sie die RAID-Einstellungen im System oder Controller je nach Anforderung; für unterstützte Windows- und Linux-Versionen sind keine zusätzlichen Treiber erforderlich.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb einen M.2-Steckplatz auf dem Mainboard, der PCIe-Lanes unterstützt, und stellen Sie sicher, dass freie SATA-Anschlüsse für die externen Verbindungen vorhanden sind. Überprüfen Sie die RAID-Konfiguration und sichern Sie wichtige Daten, bevor Sie Arrays erstellen. Verwenden Sie kompatible M.2 SATA SSD-Größen (2230–2280) oder mSATA-Module wie angegeben und beachten Sie den Betriebstemperaturbereich.
