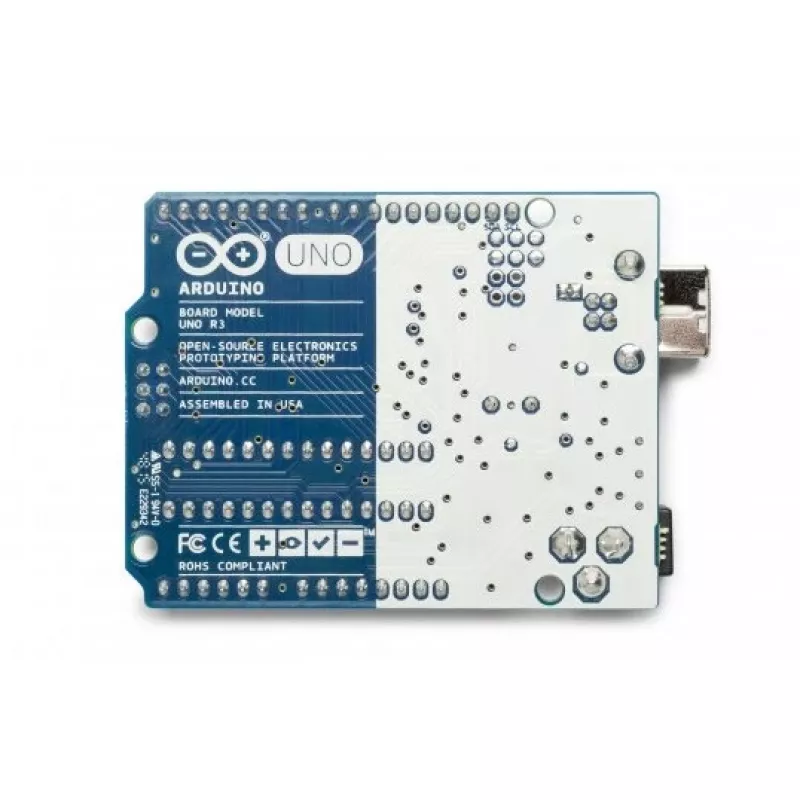

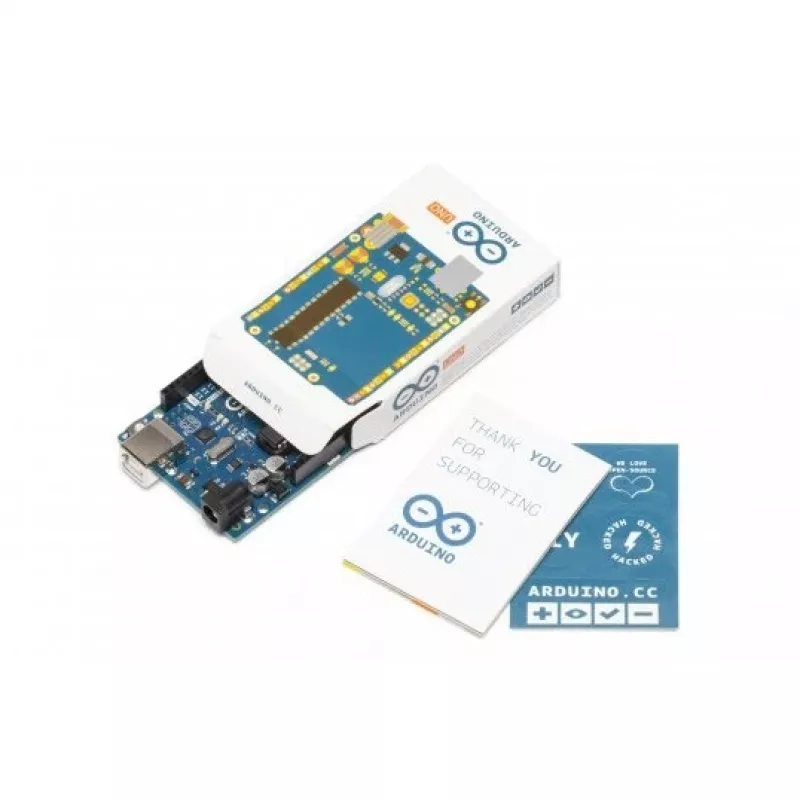

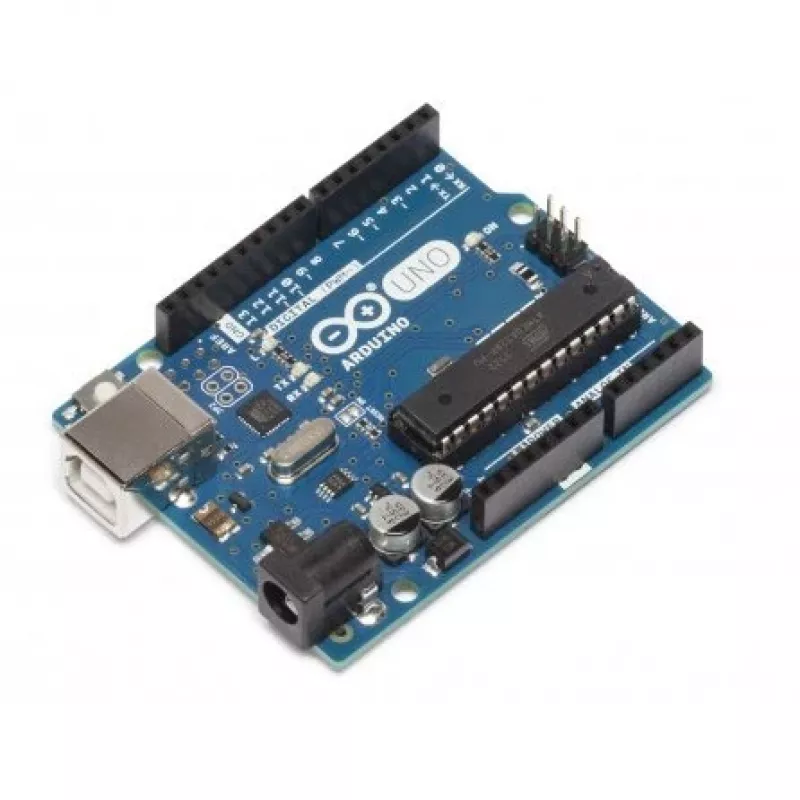

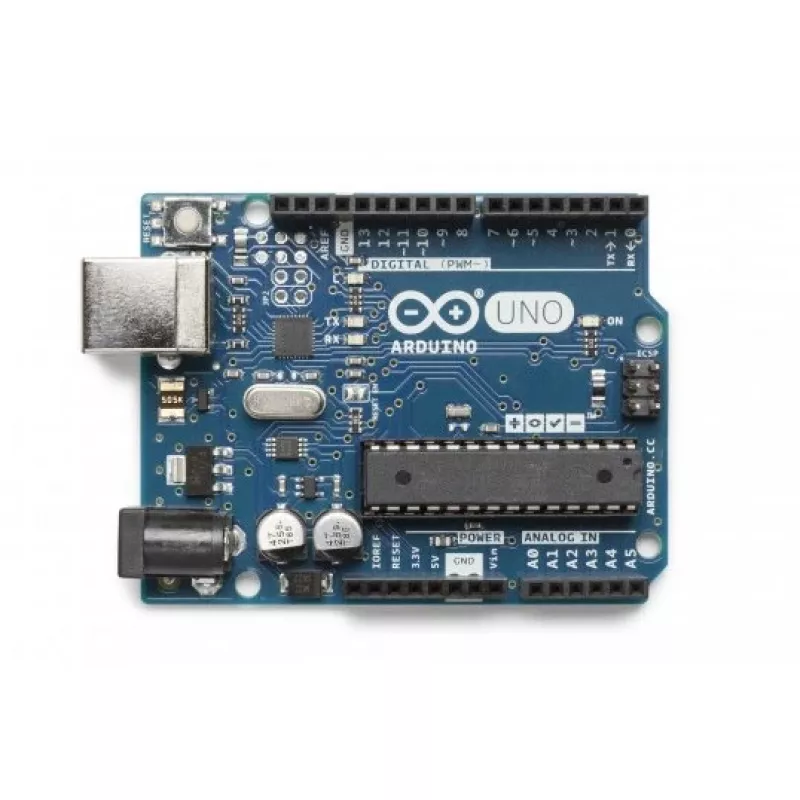

Entwicklungsboard Arduino UNO Rev3

Arduino Uno Rev3 ist ein Entwicklungsboard, das auf dem 8-Bit-Mikrocontroller ATmega328P basiert. Es verfügt über 32 KB Flash-Speicher, 2 KB SRAM und 1 KB EEPROM und arbeitet mit 16 MHz bei einer Betriebsspannung von 5 V. Das Board kann über USB, ein AC/DC-Netzteil oder eine Batterie mit Strom versorgt werden und misst 53,4 x 68,6 mm bei einem Gewicht von 25 g. Arduino Uno Rev3 ist weit verbreitet und gut dokumentiert und bietet eine zugängliche Plattform zum Erlernen der Funktionsweise von Sensoren und Aktoren sowie für schnelles Prototyping.

Vorteile

Arduino Uno Rev3 bietet umfassende Community-Unterstützung und umfangreiche Dokumentation, was die Fehlerbehebung und das Erlernen von Projekten erleichtert. Die kompakte Größe und das standardmäßige Pin-Layout ermöglichen die Kompatibilität mit vielen Shields und Modulen. Die integrierte USB-Konnektivität vereinfacht die Programmierung und Stromversorgung, während der bewährte ATmega328P-Mikrocontroller zuverlässige Leistung für eine Vielzahl von Bildungs- und Prototyping-Aufgaben bietet.

Geeignet für

• Erlernen von Elektronik und eingebetteter Programmierung
• Prototyping von Sensor- und Aktorprojekten
• Lernpakete und Klassenprojekte
• Kleine Automatisierungs- und Hobbyanwendungen

Wichtige Spezifikationen

• Mikrocontroller: ATmega328P (8-Bit)
• Taktfrequenz: 16 MHz
• Flash-Speicher: 32 KB
• SRAM: 2 KB
• EEPROM: 1 KB
• Betriebsspannung: 5 V
• Empfohlener DC-Eingang: 7–12 V
• Abmessungen: 53,4 x 68,6 mm
• Gewicht: 25 g
• Marke: Arduino, MPN: A000066, EAN: 8058333490090

Verwendung

Verbinden Sie das Arduino Uno Rev3 über ein USB-Kabel mit einem Computer, um es mit der Arduino IDE zu programmieren. Alternativ können Sie es mit einem kompatiblen AC/DC-Netzteil oder einer Batterie im empfohlenen Bereich von 7–12 V mit Strom versorgen. Schließen Sie Sensoren, Aktoren oder Shields gemäß Ihrem Projektschaltplan an die digitalen und analogen Pins an und laden Sie Sketche aus der IDE hoch, um Ihr Programm auszuführen.

Empfehlungen

Verwenden Sie offizielle oder gut dokumentierte Shields von Drittanbietern und halten Sie sich an den empfohlenen Eingangsspannungsbereich (7–12 V), um Schäden zu vermeiden. Für Einsteiger empfiehlt es sich, mit einfachen Beispielen aus der Arduino IDE zu beginnen und Community-Ressourcen zur Fehlerbehebung und für Projektideen zu nutzen.
