Entwicklungsboard Arduino ATmega2560 16 MHz

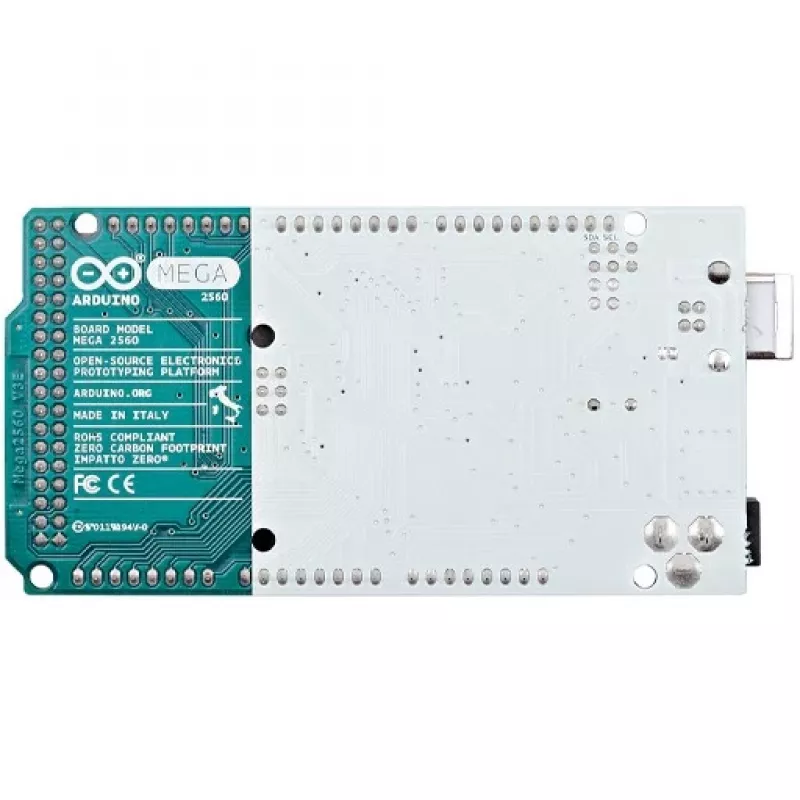

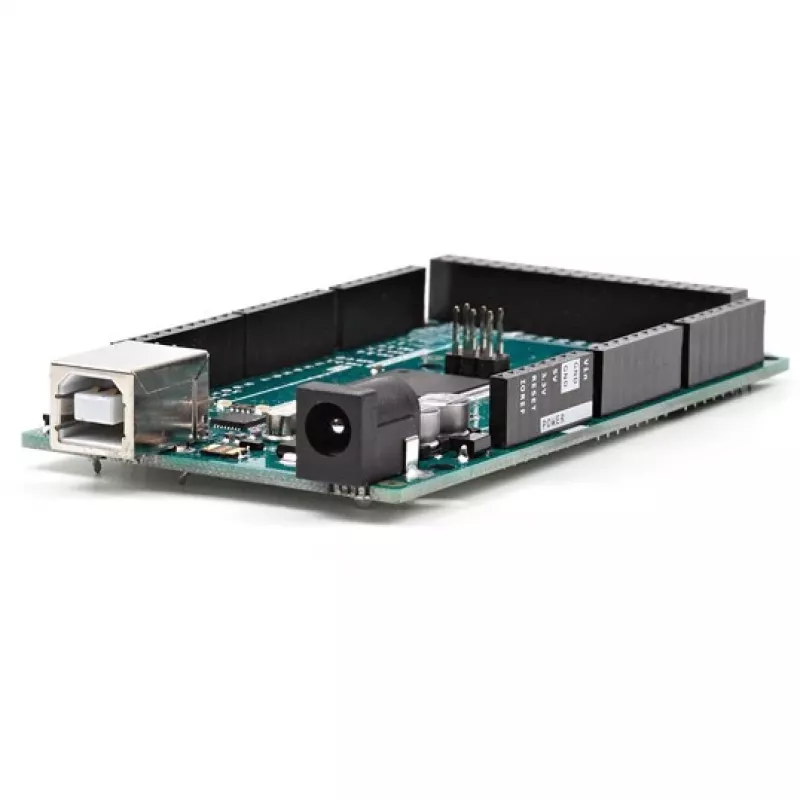

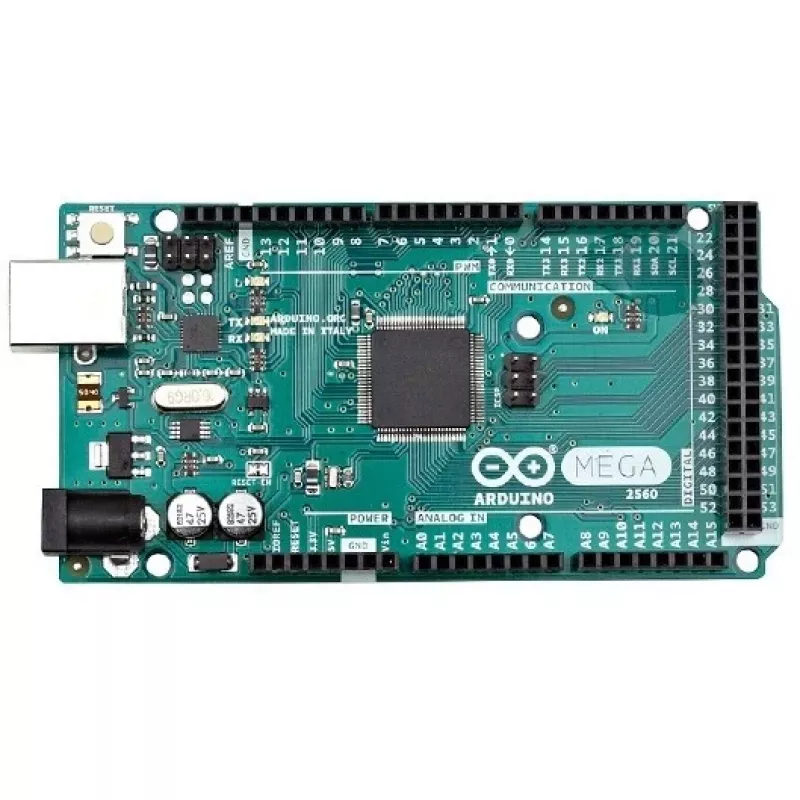

Das Arduino Mega 2560 ist ein Mikrocontroller-Board, das auf dem ATmega2560 basiert. Es bietet 54 digitale Ein-/Ausgangspins (von denen 15 als PWM-Ausgänge genutzt werden können), 16 analoge Eingänge, 4 Hardware-Serielle Schnittstellen (UARTs), einen 16-MHz-Quarzoszillator, eine USB-Verbindung, eine Strombuchse, einen ICSP-Stecker und einen Reset-Knopf. Das Board enthält die erforderliche Schaltung zur Unterstützung des Mikrocontrollers und kann über USB, ein AC/DC-Netzteil oder eine Batterie mit Strom versorgt werden. Das Mega 2560 ist mit den meisten Shields kompatibel, die für ältere Arduino-Boards wie das Duemilanove oder Diecimila entwickelt wurden.

Vorteile

Das Mega 2560 bietet eine große Anzahl digitaler und analoger I/O-Pins, die sich für komplexe Projekte eignen, mehrere Hardware-Serielle Schnittstellen für gleichzeitige serielle Kommunikation und eine breite Shield-Kompatibilität. Es verwendet einen ATmega16U2 USB-zu-Seriell-Wandler (frühere Revisionen verwendeten den ATmega8U2), was die USB-Anbindung verbessert und einfachere Firmware-Updates ermöglicht. Revision 3 fügt zusätzliche SDA- und SCL-Pins in der Nähe von AREF, IOREF und einen reservierten Pin in der Nähe von RESET hinzu, um eine bessere Shield-Spannungskompatibilität zu gewährleisten, sowie eine robustere Reset-Schaltung.

Wichtige Spezifikationen

• Mikrocontroller: ATmega2560
• Digitale I/O-Pins: 54 (15 PWM-Ausgänge)
• Analoge Eingänge: 16
• Hardware-Serielle Schnittstellen: 4 (UART)
• Taktfrequenz: 16 MHz
• USB-Schnittstelle: ATmega16U2 (frühere Revisionen: ATmega8U2)
• Stromversorgungsoptionen: USB, AC/DC-Netzteil, Batterie
• Stecker und Anschlüsse: Strombuchse, ICSP-Stecker, Reset-Knopf
• Kompatibilität: Shields für Arduino Duemilanove/Diecimila; verbesserte Pinbelegung (SDA, SCL, IOREF) bei R3

Verwendung

Verbinden Sie das Mega 2560 über ein USB-Kabel mit einem Computer, um das Board zu programmieren und mit Strom zu versorgen, oder versorgen Sie es mit einem geeigneten AC/DC-Netzteil oder einer Batterie. Installieren Sie die Arduino IDE oder kompatible Software auf Ihrem Computer, wählen Sie den Boardtyp Arduino Mega 2560 und den richtigen seriellen Port und laden Sie dann Sketche über die USB-Verbindung hoch. Verwenden Sie die digitalen und analogen Pins entsprechend den Anforderungen Ihrer Schaltung und beachten Sie dabei die PWM-fähigen Pins und die verfügbaren UART-Ports für serielle Geräte. Wenn Sie Shields verwenden, überprüfen Sie die Spannungskompatibilität und das Vorhandensein von SDA/SCL- oder IOREF-Pins, falls vom Shield benötigt.

Empfehlungen

Für einen zuverlässigen Betrieb verwenden Sie eine stabile 5-V-Stromquelle und stellen Sie sicher, dass die Shields mit der Pinbelegung des Mega 2560 kompatibel sind (R3 verfügt über SDA, SCL und IOREF). Halten Sie die USB-Treiber und die Arduino IDE auf dem neuesten Stand und beachten Sie die Grenzwerte des Mikrocontroller-Datenblatts für Spannung und Strom an den I/O-Pins.
