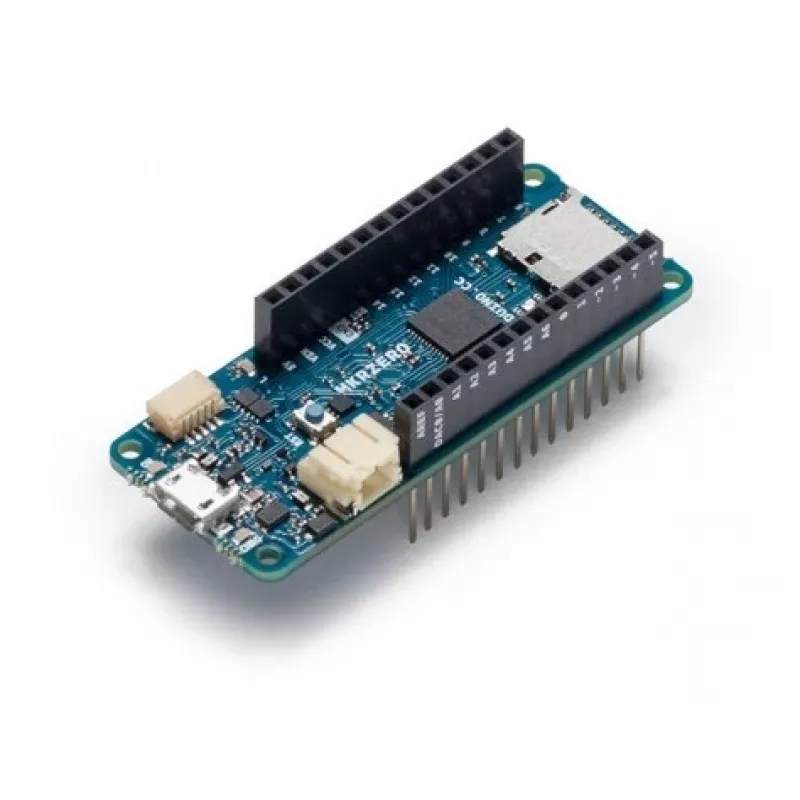

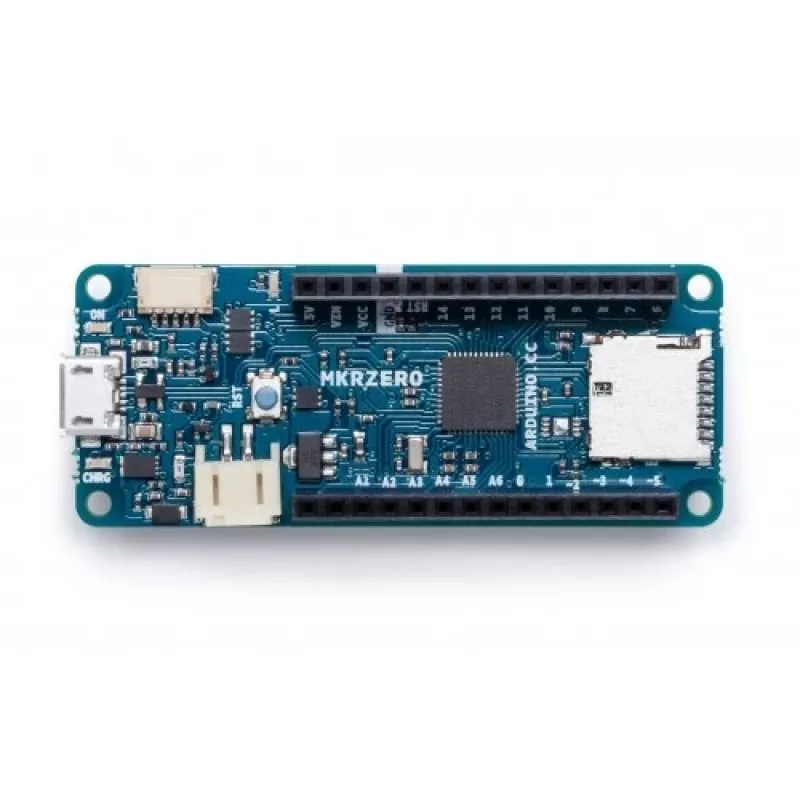

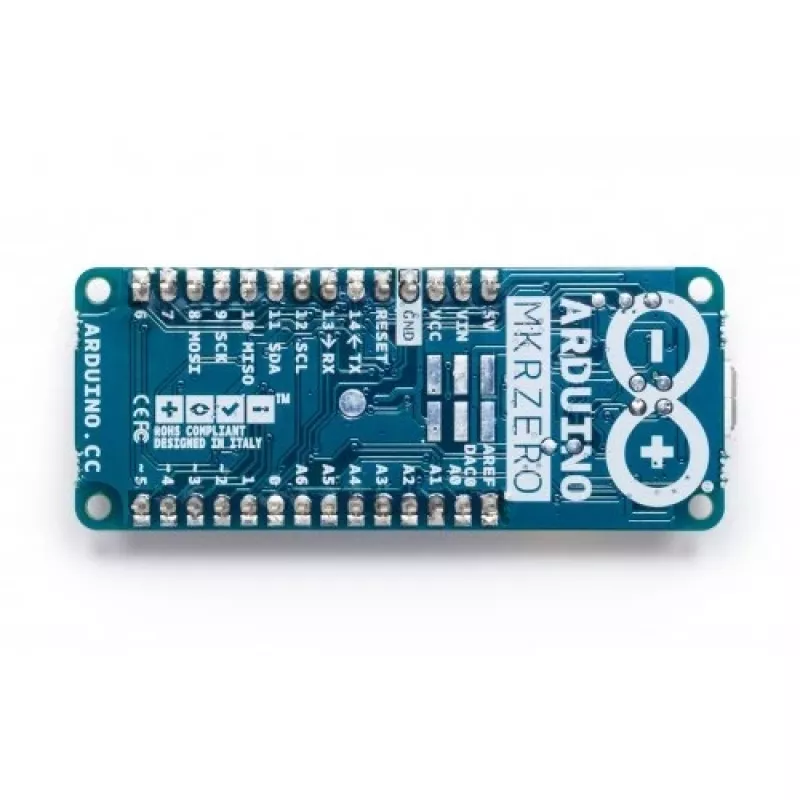

Entwicklungsboard Arduino MKR ZERO

Das Arduino MKR ZERO ist ein kompaktes Entwicklungsboard im MKR-Formfaktor, das von Atmels SAMD21 MCU mit einem 32-Bit ARM Cortex-M0+ Kern angetrieben wird, der mit 48 MHz läuft. Es enthält 256 KB Flash und 32 KB SRAM, einen integrierten SD-Anschluss mit einer dedizierten SPI-Schnittstelle (SPI1) für Audio- und Datendateien und kann über Micro-USB oder einen LiPo-Akku mit Strom versorgt werden. Beachten Sie, dass das Board mit 3,3 V arbeitet und seine I/O-Pins keiner Spannung über 3,3 V ausgesetzt werden dürfen.

Vorteile

Das MKR ZERO bietet eine kleine, bildungsfreundliche Plattform zum Erlernen der 32-Bit-Anwendungsentwicklung mit integrierter SD-Unterstützung, sodass Sie Musikdateien ohne zusätzliche Hardware abspielen können. Sein SAMD21 MCU bietet ein Gleichgewicht zwischen Verarbeitungsgeschwindigkeit und Speicher (256 KB Flash, 32 KB SRAM), das für viele eingebettete Projekte geeignet ist, während der MKR-Formfaktor das Board kompakt und leicht in Prototypen integrierbar hält. Zu den Stromversorgungsoptionen gehören USB und LiPo-Akku mit der Möglichkeit, die Batteriespannung zu überwachen.

Geeignet für

• Lernen und Ausbildung in der 32-Bit-Embedded-Entwicklung
• Audio-Wiedergabeprojekte mit integrierter SD-Karte
• Kleine Prototypen und IoT-Geräte, die einen kompakten Formfaktor erfordern
• Batteriebetriebene Anwendungen mit Spannungsüberwachung

Wichtige Spezifikationen

• Mikrocontroller: Atmel SAMD21 (ARM Cortex-M0+)
• Taktfrequenz: 48 MHz
• Flash-Speicher: 256 KB
• SRAM: 32 KB
• Betriebsspannung: 3,3 V (maximale I/O-Toleranz 3,3 V)
• Integrierter SD-Anschluss mit dedizierter SPI1-Schnittstelle
• Stromversorgung: Micro-USB oder LiPo-Akku; Batteriespannungsüberwachung verfügbar
• DC-Strom pro I/O-Pin: bis zu 7 mA

Verwendung

Schließen Sie das MKR ZERO über ein Micro-USB-Kabel an einen Computer an, um es über die Arduino IDE zu programmieren, oder versorgen Sie es mit einem kompatiblen LiPo-Akku mit Strom. Stecken Sie eine SD-Karte in den integrierten Anschluss, um über die dedizierte SPI1-Schnittstelle auf Dateien zuzugreifen. Verwenden Sie die Arduino-Entwicklungsumgebung, um Skizzen zu schreiben und hochzuladen, die die SAMD21-Funktionen, den SD-Zugriff und die analogen Eingänge zur Batteriespannungsmessung nutzen. Stellen Sie sicher, dass alle externen Module und Sensoren mit einem 3,3-V-Logikpegel kompatibel sind.

Empfehlungen

Legen Sie an keinen I/O-Pin Spannungen über 3,3 V an. Verwenden Sie beim Anschluss von Sensoren oder Modulen mit 5-V-Logik eine geeignete Pegelanpassung, um Schäden zu vermeiden. Überprüfen Sie bei batteriebetriebenen Projekten die LiPo-Akku-Spezifikationen und überwachen Sie die Batteriespannung über den bereitgestellten analogen Eingang, um eine Tiefentladung zu vermeiden.
