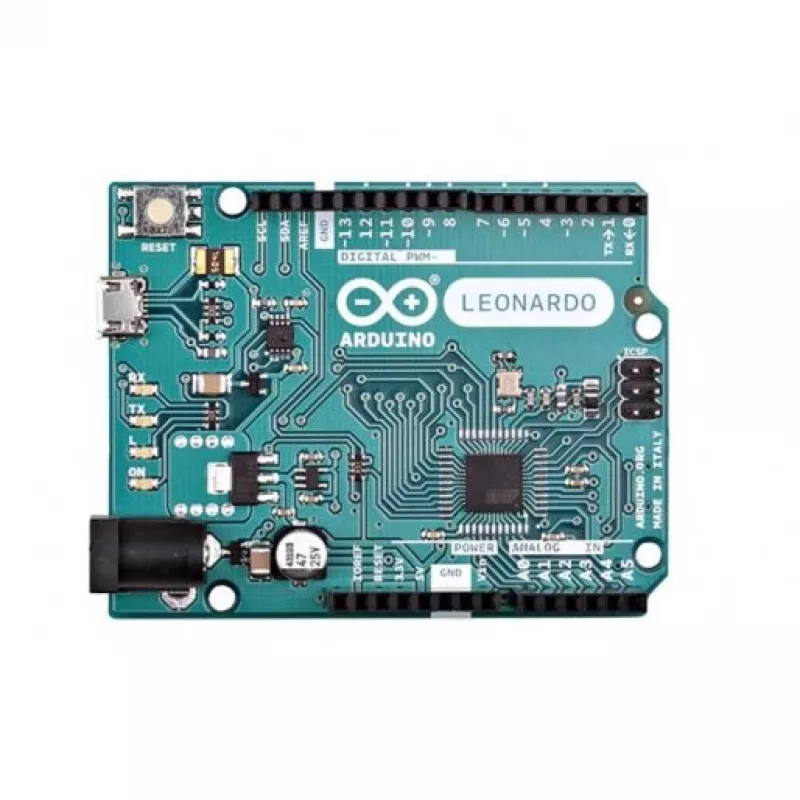

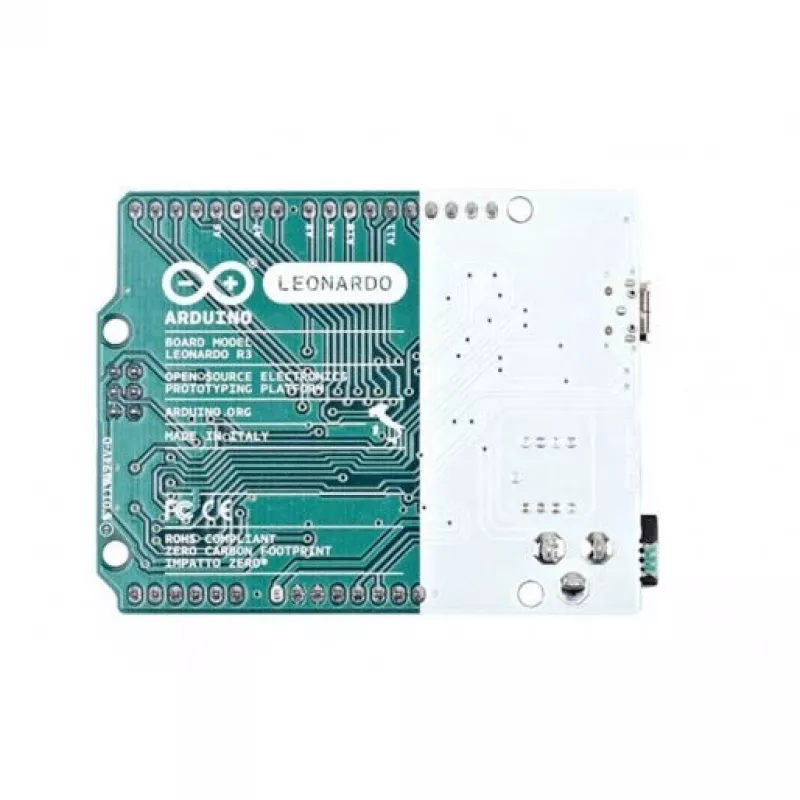

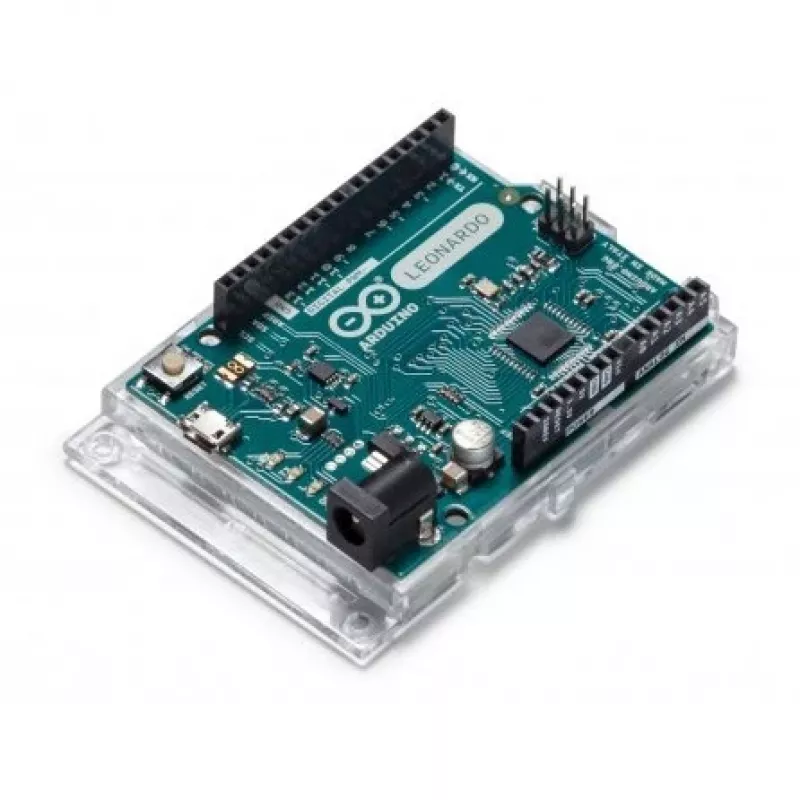

Entwicklungsboard Arduino Leonardo

Das Arduino Leonardo ist ein Entwicklungsboard, das auf dem Mikrocontroller ATmega32u4 mit 16 MHz basiert. Es integriert 20 digitale I/O-Pins (7 PWM-fähig), 12 analoge Eingänge, 32 KB Flash-Speicher, 2,5 KB SRAM und 1 KB EEPROM. Das Board enthält einen Micro-USB-Anschluss, eine Strombuchse, einen ICSP-Header und eine Reset-Taste und kann über USB, ein AC/DC-Netzteil oder eine Batterie mit Strom versorgt werden. Die integrierte USB-Kommunikation ermöglicht es dem Leonardo, sich einem angeschlossenen Computer als virtueller COM-Port und auch als USB-HID-Geräte wie Tastatur oder Maus zu präsentieren.

Vorteile

Der ATmega32u4 des Leonardo mit nativem USB vermeidet die Notwendigkeit eines sekundären USB-zu-Seriell-Prozessors, vereinfacht das Design und ermöglicht die direkte USB-Geräteemulation. Kompakte Abmessungen (53,3 x 68,6 mm) und geringes Gewicht (ca. 20 g) machen das Board praktisch für eingebettete und tragbare Projekte. Standard-Stromspezifikationen (Betrieb mit 5 V, empfohlener Eingang 7–12 V) und gängige Schnittstellen (digital, analog, ICSP) bieten Kompatibilität mit vorhandenen Arduino-Shields und vielen Peripheriegeräten.

Geeignet für

• USB-HID-Projekte (Tastatur-, Mausemulation)
• Prototyping von mikrocontrollergestützten Geräten
• Bildungselektronik und Workshops
• Eingebettete Projekte, die kompakte, leichte Boards erfordern

Wichtige Spezifikationen

• Mikrocontroller: ATmega32u4
• Taktfrequenz: 16 MHz
• Flash: 32 KB; SRAM: 2,5 KB; EEPROM: 1 KB
• Digitale I/O: 20 Pins (7 PWM-Ausgänge)
• Analoge Eingänge: 12
• Betriebsspannung: 5 V
• Eingangsspannung (empfohlen): 7–12 V; maximaler Nenneingang bis 20 V
• Schnittstellen: Micro-USB, Strombuchse, ICSP-Header, Reset-Taste
• Abmessungen: 53,3 x 68,6 mm; Gewicht: ~20 g
• Hersteller: Arduino; MPN: A000057; EAN: 8058333491141

Verwendung

Verbinden Sie das Leonardo über ein Micro-USB-Kabel mit einem Computer, um es mit der Arduino-IDE zu programmieren und mit Strom zu versorgen. Alternativ können Sie die Stromversorgung über die Hohlstecker-Strombuchse oder eine geeignete Batterie innerhalb des empfohlenen Spannungsbereichs bereitstellen. Wählen Sie das richtige Board und den Port in der IDE aus, laden Sie Sketche wie gewohnt hoch und verwenden Sie die verfügbaren digitalen und analogen Pins für Sensoren, Aktoren und Kommunikation. Wenn Sie USB-HID-Funktionen verwenden, konfigurieren Sie den Sketch so, dass er Tastatur- oder Mausverhalten emuliert; das Board wird beim Anschließen als das gewählte Gerät erkannt.

Empfehlungen

Verwenden Sie eine stabile 7–12-V-Stromquelle, wenn Sie über die Hohlsteckerbuchse mit Strom versorgen, und vermeiden Sie Spannungen, die die maximale Nennspannung des Boards überschreiten. Für einen zuverlässigen USB-HID-Betrieb testen Sie die Geräteerkennung auf dem Ziel-Host-System und stellen Sie sicher, dass die Sketche die USB-Wiederverbindung und das Entprellen von Eingabeereignissen ordnungsgemäß handhaben.
