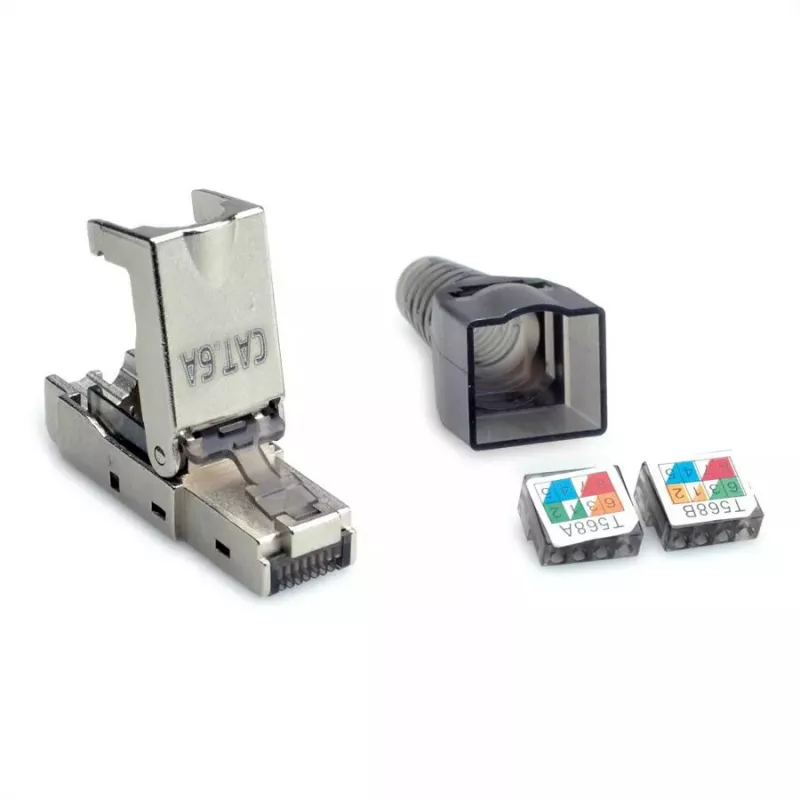

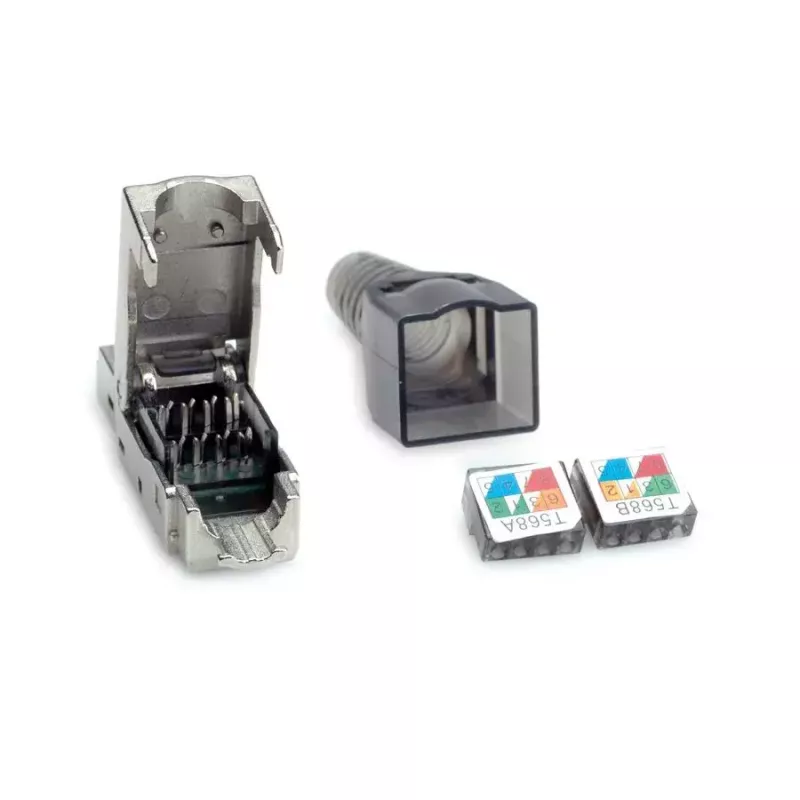

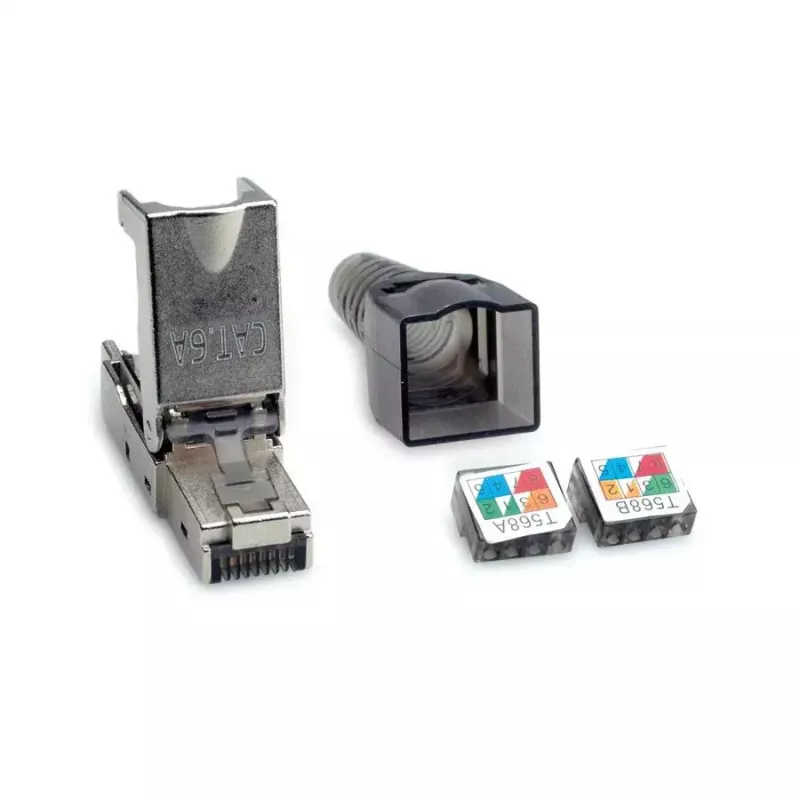

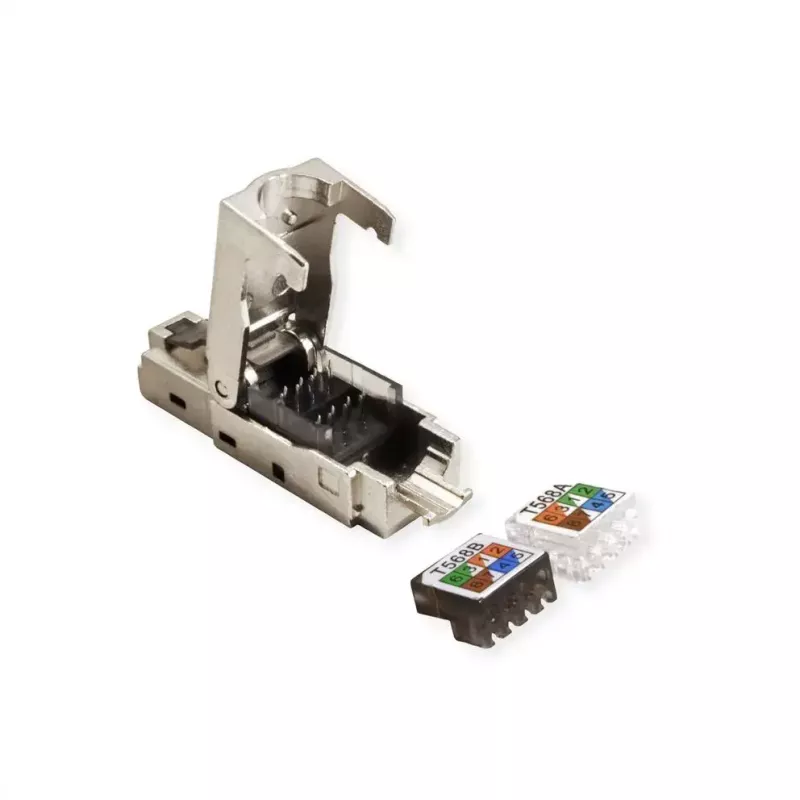

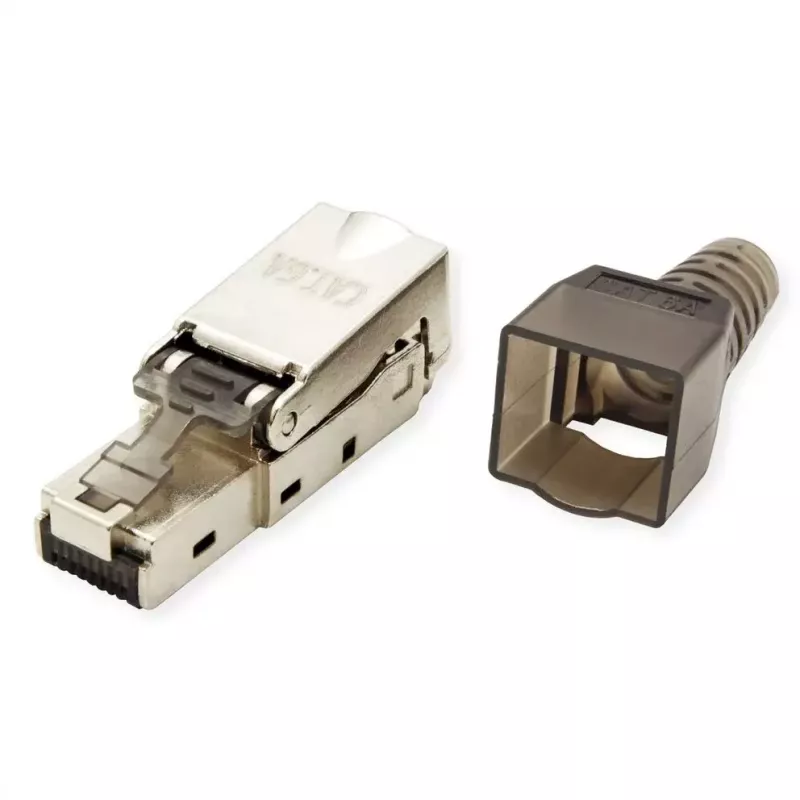

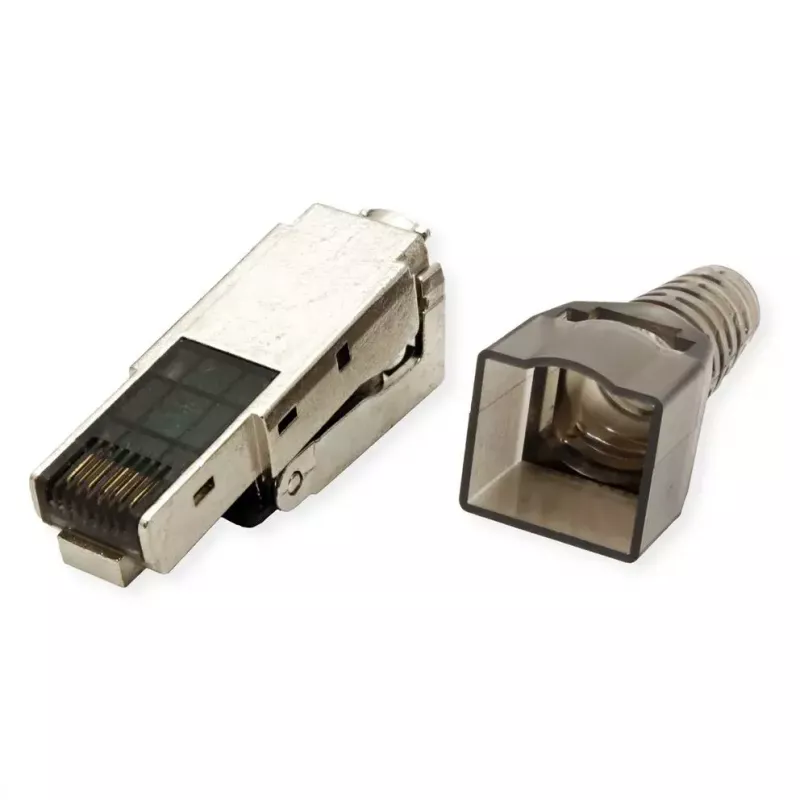

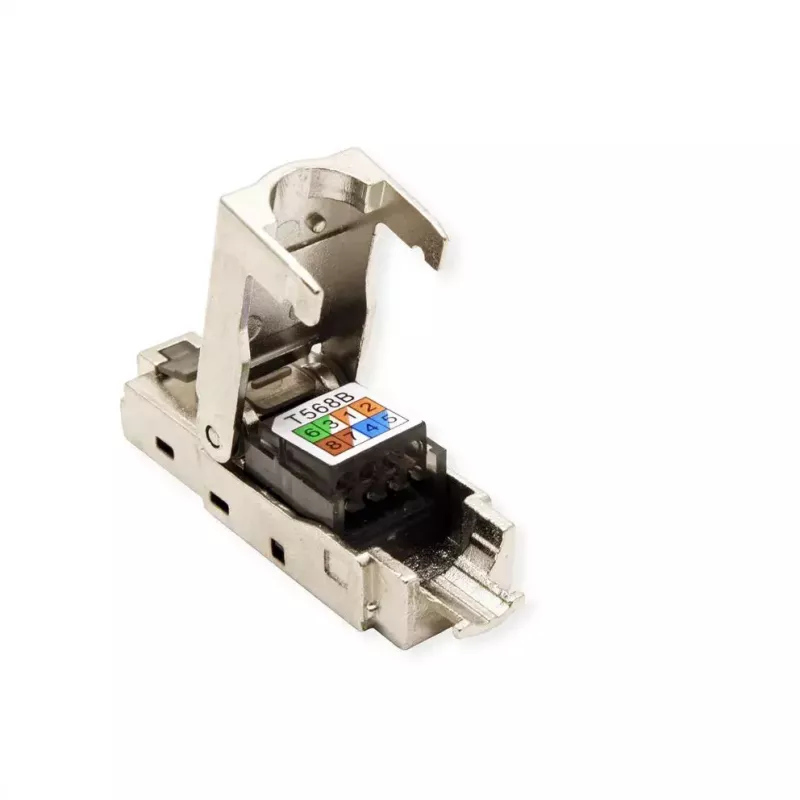

RJ-45-Wire-Connector VALUE 26.99.0373

Der VALUE 26.99.0373 RJ-45-Wire-Connector ist für den Einsatz mit Cat6a-Netzwerkkabeln konzipiert und bietet einen Stecker mit silberner Oberfläche, der eine zuverlässige elektrische Kontaktierung und Unterstützung von Hochgeschwindigkeits-Ethernet-Verbindungen gewährleistet. Er wurde konstruiert, um den physischen und elektrischen Anforderungen moderner strukturierter Verkabelung gerecht zu werden. Dieser Steckverbinder ist für die Konfektionierung von Cat6a-Kabeln in Patchkabeln, kundenspezifischen Kabeln und Festinstallationen vorgesehen, bei denen Gigabit- und 10-Gigabit-Leistung erforderlich ist.

Vorteile

Dieser RJ-45-Steckverbinder verfügt über ein langlebiges Metallgehäuse mit neutralem silbernem Erscheinungsbild, das korrosionsbeständig ist und die Signalintegrität bewahrt. Er ist für die Adergrößen und Isolationsabmessungen von Cat6a optimiert und ermöglicht eine gleichmäßige Paarausrichtung und geringe Einfügedämpfung. Das Bauteil lässt sich unkompliziert mit Standard-Crimpwerkzeugen konfektionieren und bietet eine kompakte, standardisierte Schnittstelle, die mit Netzwerkgeräten kompatibel ist.

Wichtige Spezifikationen

• Steckertyp: 8P8C RJ-45-kompatibel
• Ausgelegte Kabelkategorie: Cat6a
• Oberfläche: silbernes Metallgehäuse
• Kontaktanordnung: 8 Leiter, Standard-Pinbelegung
• Geeignete Leiterabmessungen: typische Cat6a Volldraht- oder Litzenleiter
• Unterstützt Ethernet-Datenraten von bis zu 10 Gbit/s bei Verwendung mit Cat6a-Verkabelung
• Konfektionierungsmethode: Crimpanschluss mit kompatiblen Werkzeugen
• Betriebsumgebung: strukturierte Verkabelung in Innenräumen

Anwendung

Bereiten Sie das Cat6a-Kabel vor, indem Sie den Außenmantel abisolieren, um die verdrillten Paare freizulegen, und entdrillen Sie die Paare nur so weit wie für die korrekte Ausrichtung erforderlich. Ordnen Sie die Leiter gemäß dem gewählten Verdrahtungsstandard (T568A oder T568B) an und führen Sie sie vollständig in den Stecker ein, sodass jeder Leiter unter seinem entsprechenden Kontakt sitzt. Verwenden Sie ein geeignetes RJ-45-Crimpwerkzeug, um gleichmäßigen Druck auszuüben und den mechanischen und elektrischen Anschluss abzuschließen. Überprüfen Sie nach dem Crimpen die Durchgängigkeit und Paarintegrität mit einem Kabeltester, bevor Sie das Kabel in Betrieb nehmen.

Empfehlungen

Verwenden Sie diesen Steckverbinder mit Cat6a-zertifiziertem Kabel und befolgen Sie die branchenüblichen Verdrahtungsstandards, um die vorgesehene Leistung sicherzustellen. Vermeiden Sie übermäßiges Entdrillen der Paare und verwenden Sie ein für den Stecker dimensioniertes kompatibles Crimpwerkzeug, um Beschädigungen zu vermeiden. Testen Sie jedes konfektionierte Kabel auf korrekte Verdrahtung und Signalqualität, bevor Sie es in den aktiven Betrieb nehmen.
