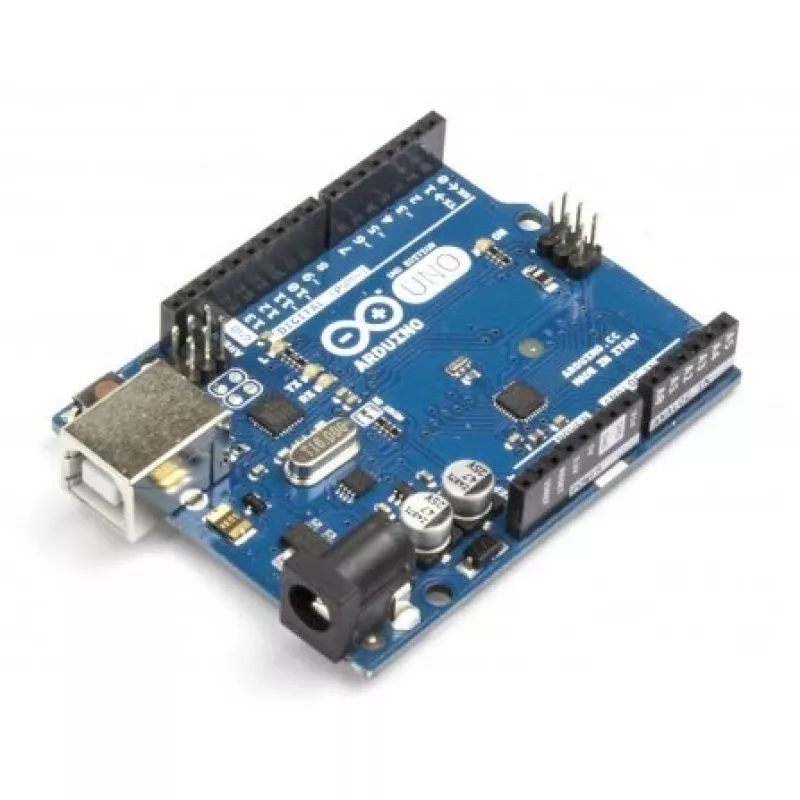

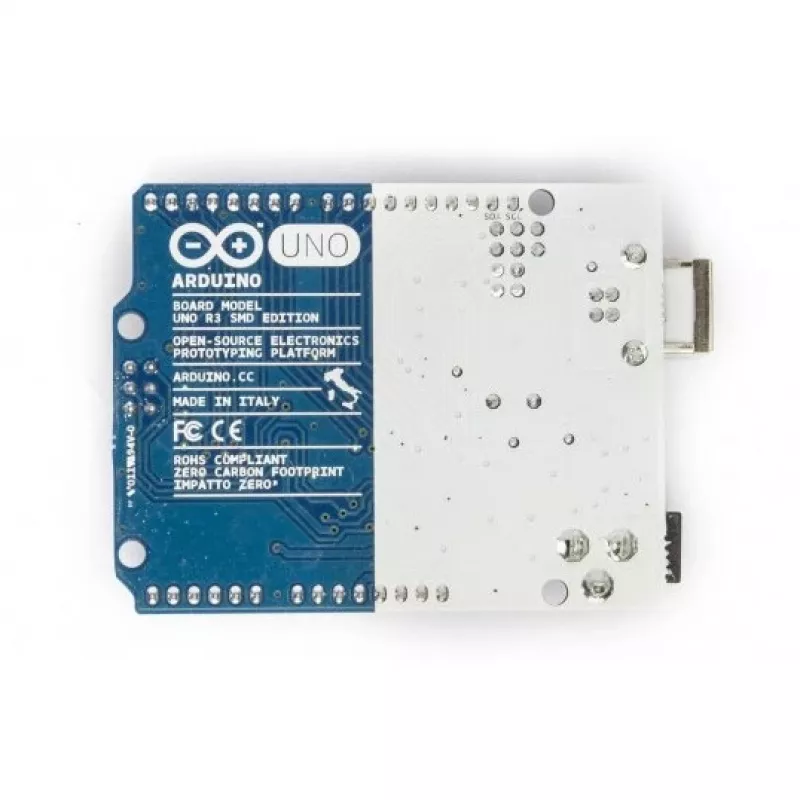

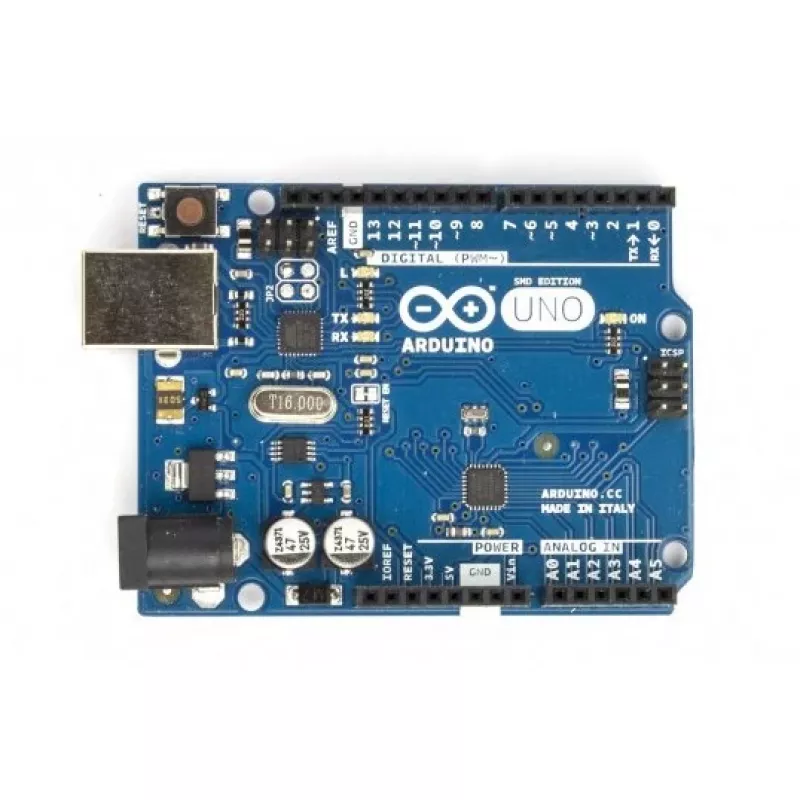

Entwicklungsboard Arduino UNO SMD Rev3

Das Arduino Uno SMD R3 ist ein Entwicklungsboard, das auf dem ATmega328-Mikrocontroller mit 16 MHz basiert. Es umfasst 14 digitale Ein-/Ausgangspins (6 davon unterstützen PWM), 6 analoge Eingänge, 32 KB Flash-Speicher, 2 KB SRAM, 1 KB EEPROM, einen USB-Anschluss, eine Strombuchse, einen ICSP-Header und eine Reset-Taste. Das Board wird über USB, einen AC/DC-Adapter oder eine Batterie mit Strom versorgt und entspricht den RoHS-, FCC- und CE-Normen. Die R3-Überarbeitung führt einen ATmega16U2 USB-zu-Seriell-Wandler und die aktualisierte 1.0-Pinbelegung ein, während die Kernfunktionen der Arduino Uno-Linie erhalten bleiben.

Vorteile

Das Arduino UNO SMD Rev3 bietet eine kompakte, gut dokumentierte Plattform mit breiter Community-Unterstützung und Kompatibilität mit Arduino-Shields. Die aktualisierten R3-Funktionen – ATmega16U2 USB-zu-Seriell-Chip, zusätzliche SDA/SCL- und IOREF-Pins sowie eine stärkere Reset-Schaltung – verbessern die USB-Handhabung, den I2C-Zugriff und die Shield-Kompatibilität. Die 5 V Betriebsspannung des Boards, der empfohlene DC-Eingangsbereich von 7–12 V und der Standardformfaktor machen es für Prototyping und eingebettete Projekte geeignet.

Geeignet für

• Erlernen der Mikrocontroller-Programmierung und Elektronik
• Prototyping von Sensoren, Aktuatoren und interaktiven Projekten
• Entwicklung kleiner Automatisierungs- und Steuerungssysteme
• Verwendung standardmäßiger Arduino-Shields und -Bibliotheken

Technische Daten

• Mikrocontroller: ATmega328
• Taktfrequenz: 16 MHz
• Speicher: 32 KB Flash (ATmega328), 2 KB SRAM, 1 KB EEPROM
• Digitale I/O: 14 Pins (6 PWM-Ausgänge)
• Analoge Eingänge: 6
• Betriebsspannung: 5 V
• Empfohlene DC-Eingangsspannung: 7–12 V
• Abmessungen: 53,4 x 68,6 mm
• Zertifizierungen: RoHS, FCC, CE
• Hersteller-Teilenummer (MPN): A000073
• EAN: 8058333490137

Verwendung

Schließen Sie das Arduino UNO SMD R3 mit einem USB-Kabel an einen Computer an, um es über die Arduino IDE zu programmieren, oder versorgen Sie es über die DC-Buchse oder eine geeignete Batterie im empfohlenen Spannungsbereich mit externem Strom. Installieren oder wählen Sie das ATmega328-Boardprofil in der Arduino IDE, schreiben oder laden Sie einen Sketch, kompilieren und laden Sie ihn hoch. Verwenden Sie die digitalen und analogen Pins für Sensoren, Aktuatoren und Kommunikationsschnittstellen; nutzen Sie bei Bedarf den ICSP-Header für Low-Level-Programmierung.

Empfehlungen

Verwenden Sie während der Entwicklung und beim Hochladen von Sketchen die USB-Stromversorgung; verwenden Sie für eigenständige Anwendungen einen geregelten 7–12 V DC-Adapter. Beachten Sie den 5-V-Logikpegel für angeschlossene Module und Shields und konsultieren Sie die Shield-Dokumentation hinsichtlich der IOREF-Kompatibilität. Vermeiden Sie das Überschreiten der absoluten Maximalwerte der Mikrocontroller-Pins.
