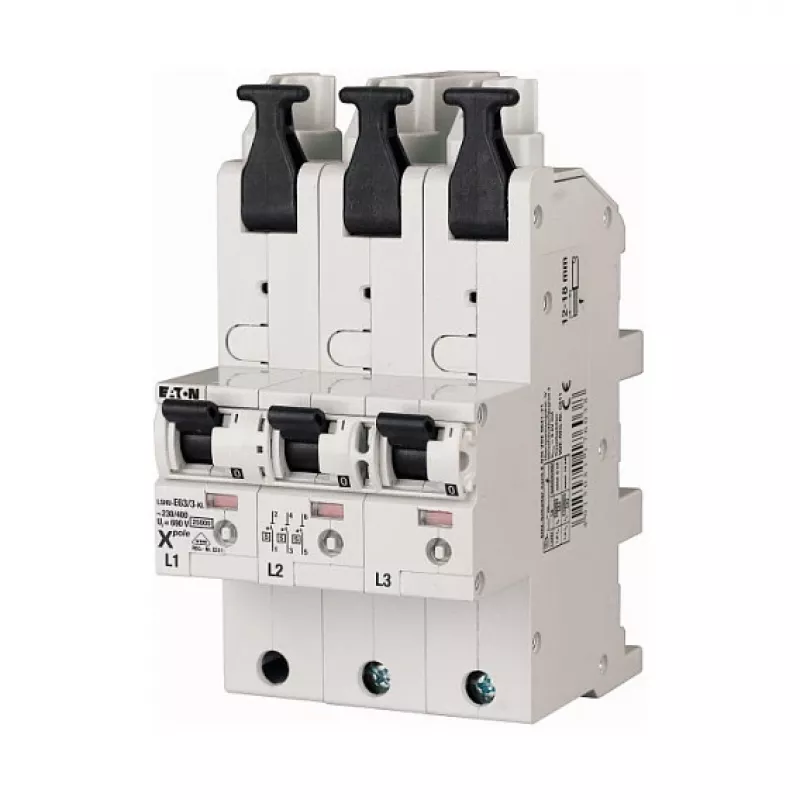

Eaton LSHU-E40/3-KL 40A 3-poliger Leitungsschutzschalter mit E-Charakteristik 10kA

Mit einer bemessenen Schaltleistung von 10 kA und der Energiebegrenzungsklasse 3 bietet der Eaton LSHU-E40/3-KL einen robusten Schutz für anspruchsvolle elektrische Installationen. Dieser 3-polige Leitungsschutzschalter (LS-Schalter) mit E-Charakteristik ist für hohe Einschaltströme ausgelegt und gewährleistet einen zuverlässigen Betrieb in industriellen und gewerblichen Umgebungen.

Überblick

Der Eaton LSHU-E40/3-KL ist ein 40 A, 3-poliger LS-Schalter aus der LSHU-Serie, ausgelegt für die Hutschienenmontage. Er verfügt über Schraubklemmen mit großem Anschlussbereich (1–25 mm² massiv, 1–16 mm² flexibel) und erfüllt die Norm IEC/EN 60898-1. Der Schutzschalter bietet IP40-Schutz auf der Vorderseite und IP20 an den Klemmen, mit einem Betriebstemperaturbereich von -25 bis +55 °C.

Was zeichnet ihn aus

• E-Charakteristik-Auslösekennlinie bewältigt hohe Einschaltströme ohne Fehlauslösung
• 10 kA Ausschaltvermögen gewährleistet Sicherheit bei Kurzschlussbedingungen
• Energiebegrenzungsklasse 3 minimiert die Durchlassenergie und schützt nachgeschaltete Geräte
• Hohe mechanische Lebensdauer von 20.000 Zyklen und elektrische Lebensdauer von 10.000 Zyklen
• Großer Klemmenbereich akzeptiert sowohl massive als auch flexible Leiter bis 25 mm²

Technische Details

• Bemessungsstrom: 40 A
• Polzahl: 3
• Auslösecharakteristik: E
• Bemessungsspannung: 230/400 V AC
• Frequenz: 50/60 Hz
• Bemessungsschaltvermögen (Icn): 10 kA
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
• Montage: Hutschiene
• Klemmentyp: Schraubklemmen
• Anschlussquerschnitt: 1–25 mm² (massiv), 1–16 mm² (flexibel)
• Schutzart: IP20 (Klemmen), IP40 (Vorderseite)
• Betriebstemperatur: -25 bis +55 °C
• Normen: IEC/EN 60898-1
• Energiebegrenzungsklasse: 3
• Mechanische Lebensdauer: 20.000 Zyklen
• Elektrische Lebensdauer: 10.000 Zyklen

Unser Fazit

Der Eaton LSHU-E40/3-KL ist ein leistungsstarker LS-Schalter für Stromkreise mit hohen Einschaltströmen, wie z. B. Motoren, Transformatoren und Beleuchtungsanlagen. Sein 10 kA Ausschaltvermögen und die Energiebegrenzungsklasse 3 bieten hervorragenden Schutz, während der große Klemmenbereich und die robuste Konstruktion langfristige Zuverlässigkeit gewährleisten. Eine solide Wahl für professionelle elektrische Installationen.
