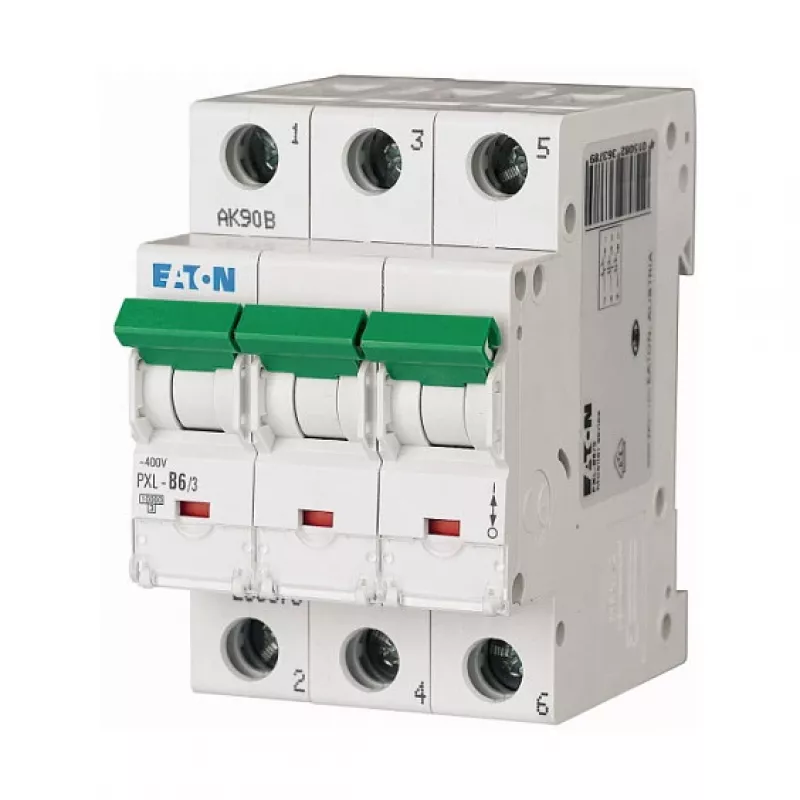

Eaton PXL-B6/3 Leitungsschutzschalter 6A 3-polig B-Charakteristik 10kA

Der Eaton PXL-B6/3 ist ein 3-poliger Leitungsschutzschalter (LS-Schalter) mit einem Bemessungsstrom von 6 A und B-Auslösecharakteristik, entwickelt für den zuverlässigen Schutz elektrischer Stromkreise gegen Überlast und Kurzschluss. Seine 10 kA Schaltvermögen und Energiebegrenzungsklasse 3 gewährleisten robuste Leistung in Wohn- und Gewerbeinstallationen.

Vorteile

Dieser LS-Schalter bietet präzisen Schutz mit B-Kennlinie, ideal für Stromkreise mit moderaten Einschaltströmen wie Beleuchtung und Steckdosen. Die 3-polige Konfiguration ermöglicht die gleichzeitige Abschaltung aller Phasen und erhöht die Sicherheit in Drehstromsystemen. Mit einer mechanischen Lebensdauer von 20.000 Schaltspielen und elektrischen Lebensdauer von 10.000 Schaltspielen bietet er langfristige Haltbarkeit. Das Gerät ist für die Hutschienenmontage (EN 60715) mit einer kompakten Breite von 3 Modulen (52,5 mm) ausgelegt und optimiert so den Platz in Verteilerkästen. Die Klemmen akzeptieren massive Leiter bis 25 mm² und flexible bis 16 mm², was eine vielseitige Verdrahtung ermöglicht. Der Betriebstemperaturbereich von -25°C bis +75°C gewährleistet Zuverlässigkeit in rauen Umgebungen.

Geeignet für

• Schutz von Beleuchtungsstromkreisen in Wohn- und Gewerbegebäuden
• Steckdosenstromkreise mit moderaten Einschaltströmen
• Drehstromverteilungen, die eine gleichzeitige Phasenabschaltung erfordern
• Anwendungen mit Hutschienenmontage und platzsparendem Design
• Installationen in Umgebungen mit großen Temperaturschwankungen

Wichtige technische Daten

• Polzahl: 3P
• Bemessungsstrom (In): 6 A
• Auslösecharakteristik: B
• Bemessungsspannung (Ue): 400 V AC
• Bemessungskurzschluss-Schaltvermögen (Icn): 10 kA
• Frequenz: 50/60 Hz
• Montageart: Hutschiene (EN 60715)
• Energiebegrenzungsklasse: 3
• Schutzart: IP20 (Klemmen), IP40 (Gehäuse)
• Normen: IEC/EN 60898-1
• Betriebstemperatur: -25°C bis +75°C
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Mechanische Lebensdauer: 20.000 Schaltspiele
• Modulbreite: 3 Module (52,5 mm)

Empfehlungen

Für zuverlässigen Stromkreisschutz in Drehstromsystemen mit moderaten Lasten bietet der Eaton PXL-B6/3 eine bewährte Lösung mit hohem Schaltvermögen und langer Lebensdauer. Sein kompaktes Design und die einfache Hutschienenmontage machen ihn zur bevorzugten Wahl für Elektriker und Schaltschrankbauer.
