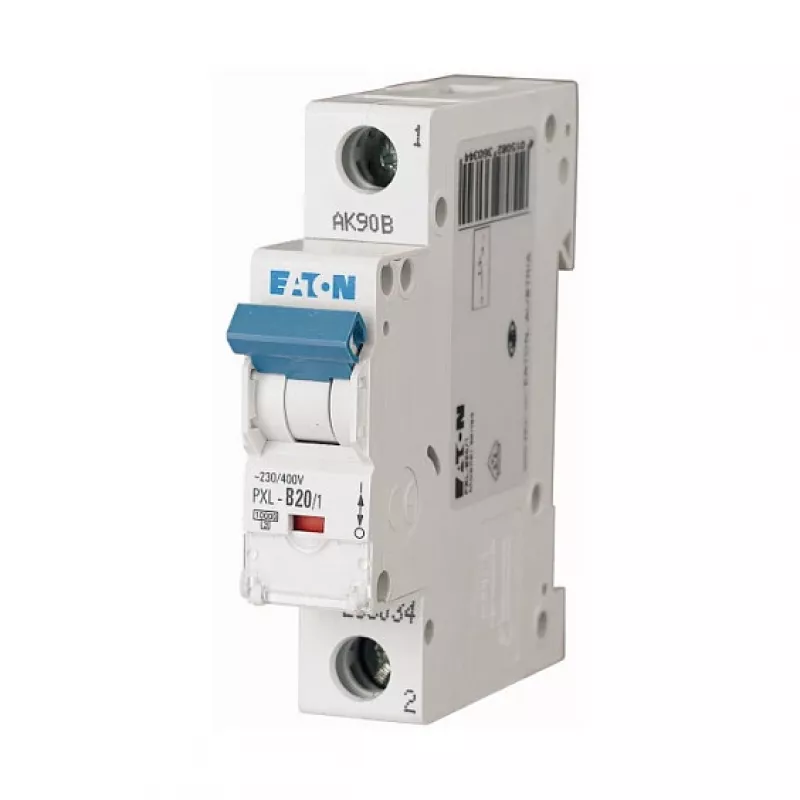

Eaton PXL-B20/1 Leitungsschutzschalter 20A 1-polig Typ B 10kA DIN-Schiene

Mit einer Kurzschluss-Ausschaltvermögen von 10 kA und der Energiebegrenzungsklasse 3 bietet dieser 20 A einpolige Leitungsschutzschalter einen robusten Schutz für Haushalts- und Gewerbekreise. Die B-Kennlinie gewährleistet schnelles Auslösen bei Kurzschlüssen, toleriert jedoch normale Einschaltströme, was ihn ideal für Beleuchtung und Steckdosen macht.

Überblick

Der Eaton PXL-B20/1 ist ein kompakter Leitungsschutzschalter für die Montage auf DIN-Schienen. Er bietet zuverlässigen Überstrom- und Kurzschlussschutz gemäß IEC/EN 60898-1. Das Gerät verfügt über Schraubklemmen für Leiter bis 25 mm² und eine mechanische Lebensdauer von 20.000 Schaltspielen. Mit einer Breite von nur einer Teilungseinheit (17,5 mm) spart es wertvollen Platz in Verteilern.

Was zeichnet ihn aus

• 10 kA Ausschaltvermögen für hohe Fehlerströme
• Energiebegrenzungsklasse 3 reduziert die Durchlassenergie
• Weiter Betriebstemperaturbereich von -25°C bis +50°C
• Hohe mechanische Lebensdauer: 20.000 Schaltspiele
• Deutliche Kontaktstellungsanzeige über rot/grüne Flagge

Technische Details

• Bemessungsstrom: 20 A
• Polzahl: 1
• Auslösecharakteristik: Typ B
• Bemessungsspannung: 230/400 V AC
• Frequenz: 50/60 Hz
• Ausschaltvermögen (Icn): 10 kA nach EN 60898
• Energiebegrenzungsklasse: 3
• Montage: DIN-Schiene (EN 60715)
• Klemmvermögen: 1-25 mm² (massiv/feindrähtig)
• Schutzart: IP20 (Klemmen), IP40 (Front)
• Überspannungskategorie: III
• Verschmutzungsgrad: 2
• Mechanische Lebensdauer: 20.000 Schaltspiele
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Breite: 1 Teilungseinheit (17,5 mm)

Unser Fazit

Ein zuverlässiger und kompakter Leitungsschutzschalter, der strengen Normen entspricht und hervorragenden Schutz sowie eine lange Lebensdauer für moderne elektrische Installationen bietet.
