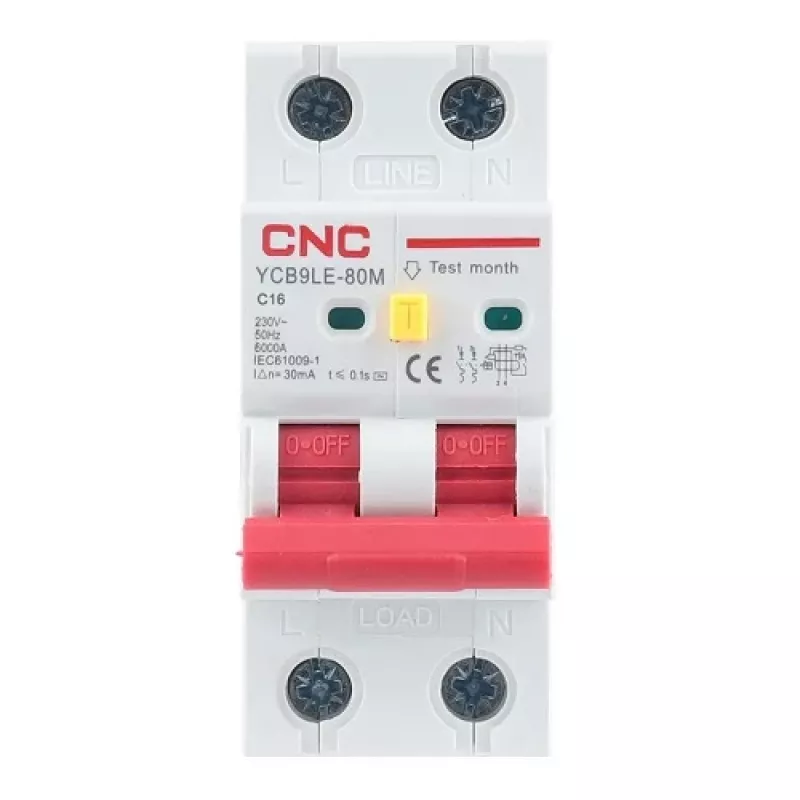

Fehlerstromschutzschalter CNC NV821877 2-polig 16A 30mA

Fehlerstromschutzschalter mit Überstromschutz (RCBO), 2-polig, Nennstrom 16 A und Fehlerstromempfindlich 30 mA. Der CNC NV821877 kombiniert Fehlerstromerkennung und Überstromschutz in einem einzigen modularen Gerät für die DIN-Schienenmontage in elektrischen Verteilerschränken für Wohn- und leichte Geschäftsräume. Er ist darauf ausgelegt, die Stromversorgung bei Erdschluss oder Überlast/Kurzschluss schnell zu unterbrechen und trägt so zur Verringerung des Stromschlag- und Brandrisikos bei.

Vorteile

Der RCBO integriert sowohl Fehlerstrom- als auch Kurzschluss-/Überlastschutz, spart Platz im Verteilerkasten und vereinfacht die Verkabelung. Er verfügt über eine klare Kontaktstellungsanzeige (rot = geschlossen, grün = geöffnet), einen manipulationssicheren Anschlussblock und ein flammhemmendes Gehäuse mit hoher Temperatur- und Schlagfestigkeit. Das Gerät unterstützt den Anschluss von oben und akzeptiert Kabel oder stiftförmige Sammelschienen bis zu 35 mm².

Geeignet für

• Elektrische Verteilerkästen für Wohngebäude
• Kleine Geschäftsinstallationen
• Schutz von Stromkreisen mit grundlegenden Anforderungen an Erdschluss- und Überstromschutz
• DIN-Schienen-Modulbaugruppen (35 mm)

Technische Spezifikationen

• Typ: RCBO, 2-polig
• Nennstrom: 16 A
• Auslösecharakteristik: Klasse C
• Fehlerstromempfindlichkeit: 30 mA
• Nennspannung: AC 230 V
• Bemessungskurzschlussausschaltvermögen (Icn): 6000 A
• Bemessungsstoßspannungsfestigkeit (Uimp): 4000 V
• Isolationsspannung (Ui): 500 V
• Frequenz: 50/60 Hz
• Ausschaltzeit: ≤ 0,1 s
• Mechanische Lebensdauer: 10000 Schaltspiele; Elektrische Lebensdauer: 4000 Schaltspiele
• Schutzart: IP20
• Anschluss: von oben; Kabel oder stiftförmige Sammelschiene; bis zu 35 mm²
• Montage: DIN-Schiene EN 60715 (35 mm)
• Betriebstemperatur: -25 °C bis +70 °C
• Abmessungen: 82 × 36 × 78 mm
• Normen: IEC 61009-1 / EN 61009-1
• Garantie: 24 Monate

Gebrauchsanweisung

Installieren Sie den CNC NV821877 auf einer 35-mm-DIN-Schiene im Verteilerkasten und stellen Sie die elektrischen Anschlüsse von oben gemäß den Schaltplänen und den örtlichen Vorschriften her. Verwenden Sie geeignete Leiter oder stiftförmige Sammelschienen bis zu 35 mm². Achten Sie darauf, dass das Gerät an die richtigen Phasen- und Neutralleiterpole angeschlossen ist und dass ein Schutzleiter in der Installation vorhanden ist. Nach der Verkabelung testen Sie das Gerät mit der integrierten Testfunktion oder einem geeigneten RCD-Tester, um die korrekte Funktion zu bestätigen.

Empfehlungen

Verwenden Sie diesen RCBO in Stromkreisen, die einen kombinierten Fehlerstrom- und Überstromschutz erfordern; führen Sie regelmäßige Prüfungen durch (monatlich empfohlen) und befolgen Sie die nationalen Elektrovorschriften für Installation, Prüfung und Wartung.
