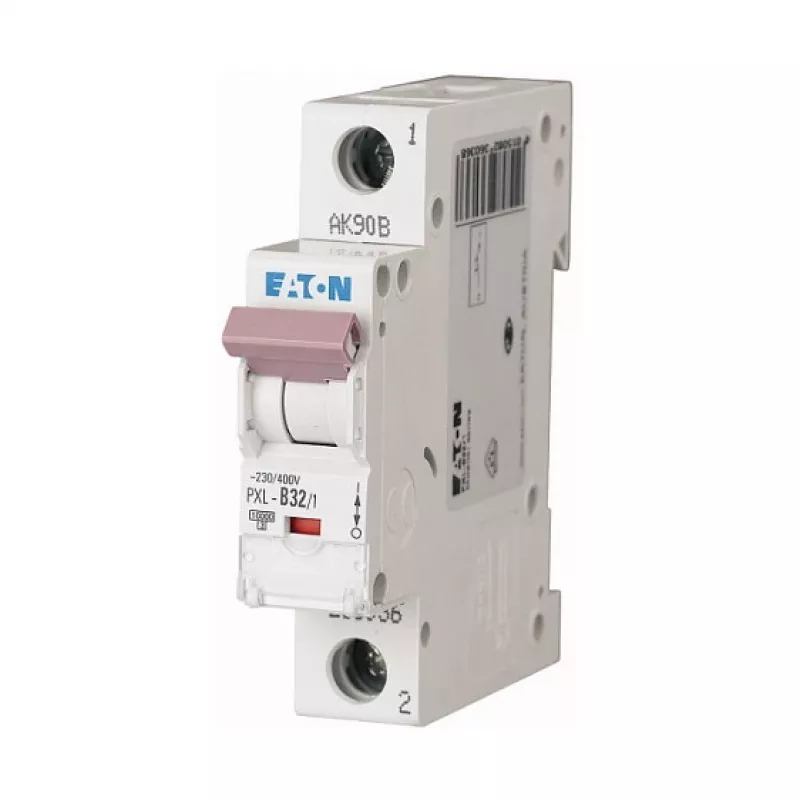

Eaton PXL-B32/1 Leitungsschutzschalter 1-polig Typ B 32A 10kA 236036

Mit einer Bemessungskurzschluss-Ausschaltvermögen von 10 kA und einem Nennstrom von 32 A bietet der Eaton PXL-B32/1 Leitungsschutzschalter einen robusten Schutz für elektrische Stromkreise in Wohn- und Gewerbegebäuden. Dieser 1-polige LS-Schalter mit Auslösecharakteristik Typ B schützt vor Überlast und Kurzschluss und gewährleistet einen zuverlässigen Betrieb gemäß IEC/EN 60898-1.

Überblick

Der Eaton PXL-B32/1 ist ein kompakter, auf DIN-Schiene montierbarer Leitungsschutzschalter für 230/400 V AC-Systeme bei 50/60 Hz. Er verfügt über Schraubklemmen, die starre Leiter bis 25 mm² und flexible Leiter bis 16 mm² aufnehmen, was eine einfache Installation ermöglicht. Mit einer Energiebegrenzungsklasse von 3 reduziert er effektiv die Durchlassenergie bei Fehlern und schützt nachgeschaltete Geräte.

Besondere Merkmale

• Hohes Ausschaltvermögen von 10 kA für zuverlässigen Kurzschlussschutz
• Auslösecharakteristik Typ B ideal für allgemeine Stromkreise mit moderaten Einschaltströmen
• Kompakte 1-Modul-Breite (17,5 mm) spart Platz auf der DIN-Schiene
• Weiter Betriebstemperaturbereich von -25 °C bis +75 °C
• Lange Lebensdauer: über 20.000 mechanische und 10.000 elektrische Schaltspiele

Technische Details

• Polzahl: 1
• Bemessungsstrom: 32 A
• Auslösecharakteristik: B
• Bemessungsspannung: 230/400 V AC
• Frequenz: 50/60 Hz
• Norm: IEC/EN 60898-1
• Energiebegrenzungsklasse: 3
• Montage: DIN-Schiene (EN 60715)
• Modulbreite: 1 Modul (17,5 mm)
• Klemmentyp: Schraubklemmen
• Klemmkapazität (starr): 1 - 25 mm²
• Klemmkapazität (flexibel): 1 - 16 mm²
• Schutzart: IP20 (Klemmen), IP40 (im Gehäuse)
• Betriebstemperatur: -25 °C bis +75 °C
• Elektrische Lebensdauer: > 10.000 Schaltspiele
• Mechanische Lebensdauer: > 20.000 Schaltspiele

Unser Fazit

Der Eaton PXL-B32/1 kombiniert hohes Ausschaltvermögen, Energieeffizienz und kompakte Bauweise und ist damit eine zuverlässige Wahl für den Schutz von Stromkreisen in modernen elektrischen Installationen.
