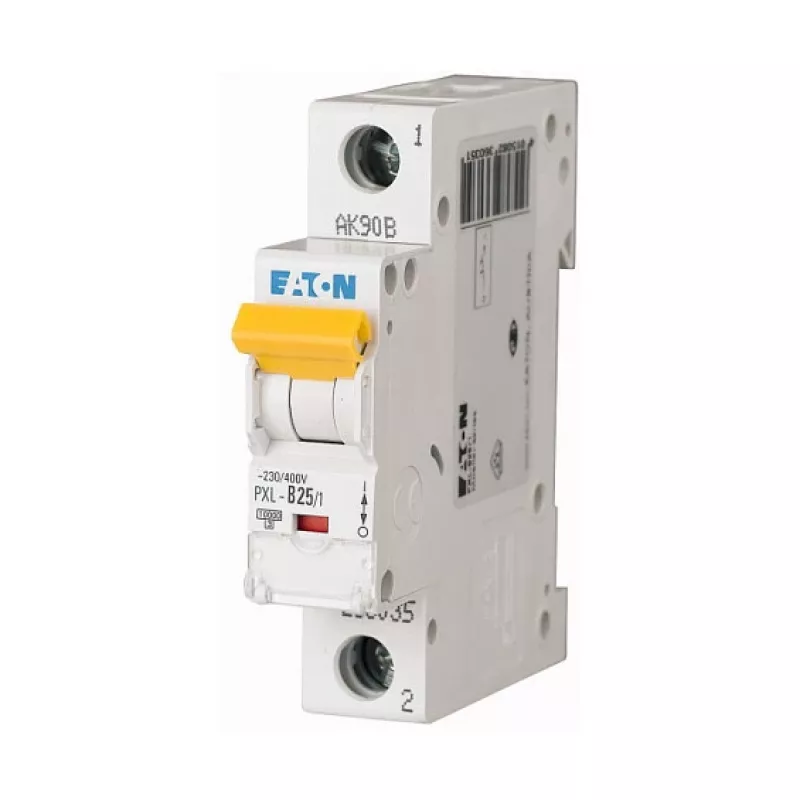

EATON PXL-B25/1 Leitungsschutzschalter MCB, 25A, 1-polig, Typ B, 10kA, DIN-Schiene

Der EATON PXL-B25/1 ist ein kompakter Leitungsschutzschalter, der für zuverlässigen Schutz in Wohn- und Gewerbeinstallationen entwickelt wurde. Mit einem Nennstrom von 25 A und der Auslösecharakteristik Typ B bietet er präzisen Überlast- und Kurzschlussschutz für Beleuchtungsstromkreise, Steckdosen und allgemeine Stromverteilung. Sein einpoliges Design und die Breite von 1 Modul machen ihn zur idealen Wahl für platzbeschränkte Verteiler.

Highlights

• Nennstrom 25 A, Auslösecharakteristik Typ B
• 1-polig, 1 Modulbreite (18 mm) für platzsparende Installation
• Hohes Schaltvermögen: 10 kA (Icn)
• Bemessungsspannung 230/400 V AC, Frequenz 50/60 Hz
• Thermomagnetischer Auslöser für zuverlässigen Schutz
• Hutschienenmontage, Schraubklemmen für sichere Verdrahtung

Im täglichen Einsatz

Dieser Leitungsschutzschalter ist für die einfache Montage auf Standard-Hutschienen ausgelegt und somit eine praktische Wahl für Elektriker und Schaltschrankbauer. Die Schraubklemmen akzeptieren Leiter von 1 bis 25 mm² und decken eine breite Palette von Kabelgrößen ab. Mit Klemmen-Schutzart IP20 und Front-Schutzart IP40 ist er für den Einsatz in geschlossenen Verteilern geeignet. Das Gerät arbeitet zuverlässig bei Umgebungstemperaturen von -25 °C bis +55 °C und gewährleistet Leistung in verschiedenen Umgebungen.

Vollständige Spezifikationen

• Marke: EATON
• Modell: PXL-B25/1
• MPN: 236035
• EAN: 4015082360351
• Kategorie: Leitungsschutzschalter (MCB)
• Nennstrom: 25 A
• Polzahl: 1
• Auslösecharakteristik: Typ B
• Bemessungsspannung (AC): 230/400 V
• Bemessungsfrequenz: 50/60 Hz
• Bemessungskurzschluss-Schaltvermögen (Icn): 10 kA
• Montageart: DIN-Schiene
• Schutzart (Klemmen): IP20
• Schutzart (Front): IP40
• Klemmenquerschnitt (starr/feindrähtig): 1-25 mm²
• Mechanische Lebensdauer: 20.000 Schaltspiele
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Norm: EN 60898-1
• Breite (Moduleinheiten): 1 Modul (18 mm)
• Anschlussart: Schraubklemmen
• Auslöseart: Thermomagnetisch
• Umgebungstemperatur: -25 bis +55 °C
• Energiebegrenzungsklasse: 3
• Verschmutzungsgrad: 2
• Bemessungsstoßspannung (Uimp): 4 kV

Abschließende Anmerkung

Der EATON PXL-B25/1 vereint robuste Konstruktion mit bewährter Technologie und bietet zuverlässigen Schutz für moderne elektrische Systeme. Seine kompakte Bauform und das hohe Schaltvermögen machen ihn zu einer vielseitigen Wahl für Neuinstallationen und Modernisierungen. Vertrauen Sie auf EATON für Sicherheit und Leistung.
