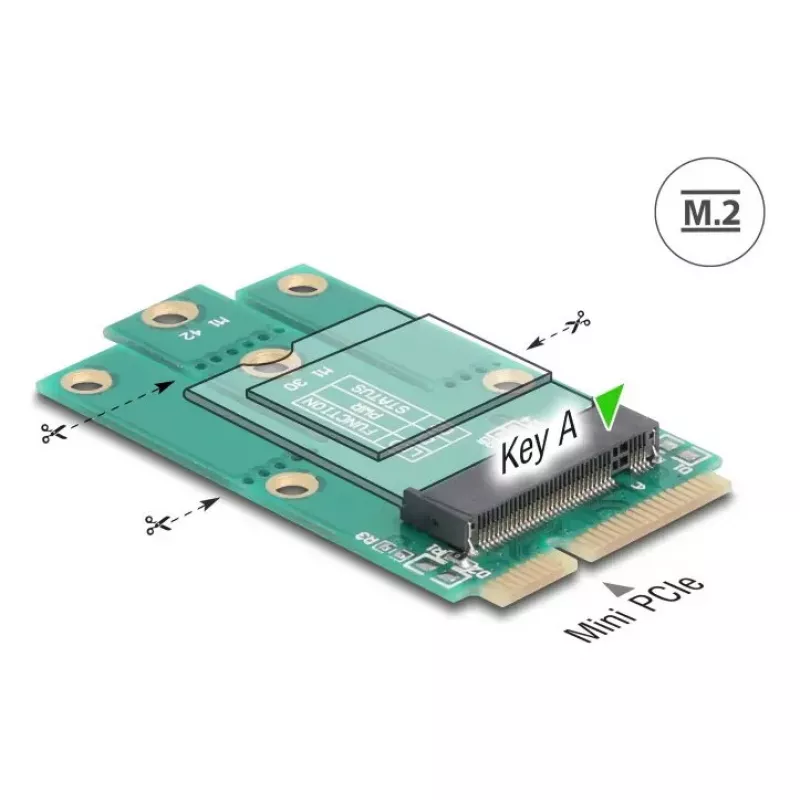

DeLOCK 64339 Interner M.2-Adapter Mini PCI Express Stecker

Der DeLOCK 64339 Interne M.2-Adapter verbindet ein M.2-Modul im Formfaktor 2242, 2230, 3042 oder 3030 über einen Mini PCI Express-Steckplatz mit einem System. Er verfügt über eine männliche Mini PCIe-Hostschnittstelle und kompakte Abmessungen (30 mm × 54 mm × 4 mm), was den Einbau in kompatible Geräte ermöglicht, um Speicher zu erweitern oder M.2-Funktionalität hinzuzufügen.

Vorteile

Der Adapter unterstützt mehrere M.2-Längen durch eine Sollbruchstelle, die eine Verkürzung von voller auf halbe Größe ermöglicht. Seine männliche Mini PCIe-Schnittstelle ermöglicht den direkten Einbau in Mini PCIe-Steckplätze ohne zusätzliche Verkabelung. Sein flaches Profil und die geringe Grundfläche machen ihn für platzbeschränkte Systeme geeignet.

Geeignet für

• Hinzufügen einer M.2-SSD oder eines Moduls zu Systemen mit Mini PCIe-Steckplatz
• Speichererweiterung in kompakten Desktops, eingebetteten Systemen oder Industrie-PCs
• Prototyping und Testen von M.2-Modulen auf Motherboards mit Mini PCIe

Wichtige Spezifikationen

• Hersteller: DELOCK
• Modell / MPN: 64339
• EAN: 4043619643394
• Schnittstelle: Mini PCI Express (Stecker)
• Unterstützte M.2-Größen: 2242, 2230, 3042, 3030
• Abmessungen: 30 mm (B) × 54 mm (T) × 4 mm (H)

Verwendung

Installieren Sie den Adapter über den Stecker in einen freien Mini PCIe-Steckplatz auf der Host-Platine. Setzen Sie das kompatible M.2-Modul in den M.2-Steckplatz des Adapters ein und befestigen Sie es an der richtigen Abstandshalterposition entsprechend der Modullänge. Falls erforderlich, kürzen Sie den Adapter an der Sollbruchstelle auf eine halbgroße Montageposition, bevor Sie das Modul sichern.

Empfehlungen

Stellen Sie sicher, dass das Host-System den spezifischen M.2-Modultyp unterstützt (z. B. SATA oder NVMe, falls zutreffend) und dass die BIOS-/Firmware-Einstellungen die Nutzung von M.2-Geräten über Mini PCIe erlauben. Gehen Sie mit dem Adapter und dem M.2-Modul unter Beachtung geeigneter ESD-Vorsichtsmaßnahmen um und prüfen Sie, ob die Montageabstandshalter und Schraubengrößen zur gewählten M.2-Länge passen.
