DeLOCK 64338 Interner M.2-Adapter Mini PCI Express Stecker

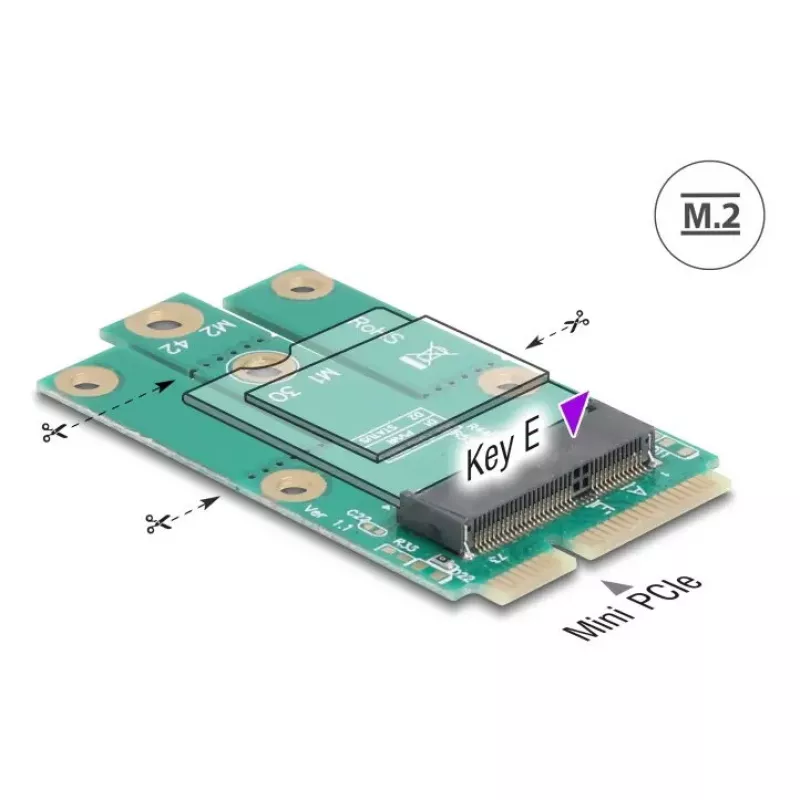

Dieser Adapter von Delock ermöglicht den Einbau eines M.2-Moduls in den Formfaktoren 2242, 2230, 3042 oder 3030 in ein System über eine Mini-PCIe-Schnittstelle. Der DeLOCK 64338 ist ein interner M.2-Adapter mit einem Mini-PCI-Express-Stecker und kompakten Abmessungen (30 mm Breite, 54 mm Tiefe, 4 mm Höhe), konzipiert für platzsparende Installationen.

Vorteile

Der Adapter unterstützt mehrere M.2-Modullängen durch eine Sollbruchstelle, mit der Sie die Platine von voller Größe auf halbe Größe kürzen können. Seine Mini-PCIe-Steckerschnittstelle ermöglicht den direkten Einbau in kompatible Mini-PCIe-Steckplätze, und die kompakte Bauform macht ihn geeignet für kleine Gehäuse und Embedded-Systeme.

Geeignet für

• Hinzufügen von M.2-SSDs oder -Modulen zu Systemen mit einem Mini-PCIe-Steckplatz
• Kompakte PCs, Embedded-Systeme und Industrie-Motherboards
• Prototyping und Testen von M.2-Modulen in beengten Umgebungen

Technische Daten

• Marke: DELOCK
• Modell: 64338
• Schnittstelle: Mini PCI Express (Stecker)
• Unterstützte M.2-Formate: 2242, 2230, 3042, 3030
• Abmessungen: 30 mm (B) × 54 mm (T) × 4 mm (H)
• MPN: 64338
• EAN: 4043619643387

Verwendung

Stecken Sie den Adapter über den Stecker in einen freien Mini-PCIe-Steckplatz auf dem Host-Motherboard oder der Systemplatine. Montieren Sie das M.2-Modul an der für seine Länge passenden Position und befestigen Sie es entsprechend der Montagemethode des Host-Systems. Falls eine kürzere Adapterlänge benötigt wird, kürzen Sie die Platine vor dem Einbau an der Sollbruchstelle, um den Halbformat-Formfaktor zu erhalten.

Empfehlungen

Stellen Sie sicher, dass das Host-System den jeweiligen M.2-Modultyp und die Kodierung unterstützt, bevor Sie es einbauen. Schalten Sie das System aus und beachten Sie die antistatischen Vorsichtsmaßnahmen beim Umgang mit dem Adapter und den M.2-Modulen. Überprüfen Sie nach dem Kürzen der Platine den mechanischen Freiraum im Gehäuse.
