Wire connector METZ CONNECT 130B23-E

Der METZ CONNECT 130B23-E Kabelverbinder ist eine modulare Cat.6A RJ45-Anschlusseinheit im Keystone-Format mit 90°-Kabelzuführung. Er verfügt über ein solides, einteiliges und wiederverwendbares Gehäuse, das durch Zinkdruckguss veredelt wurde, und ist für die Installation ohne Spezialwerkzeug konzipiert. Die Einheit unterstützt sowohl massive (AWG 26/1 bis 22/1) als auch flexible (AWG 26/7 bis 22/7) Leiter mittels Schneidklemmkontakten (IDC) und ist für Cat.6A-Leistung bis Klasse EA zertifiziert.

Vorteile

Der Verbinder bietet eine werkzeuglose Montage mit einer Zugentlastung, die direkt auf die Einpresskappe einrastet, und beinhaltet ein intelligentes Kabelmanagement in der Einpresskappe für stark verdrillte Kabel. Die Leiterbelegung für T568A und T568B ist auf der Einpresskappe aufgedruckt. Die Komponente ist von GHMT getestet und zertifiziert und erfüllt die relevanten Normen für Cat.6A-Leistung, unterstützt 10-GBit-Ethernet, Fernspeisung (PoE, PoE+ und UPoE) sowie HDBaseT.

Geeignet für

• Anschluss von Cat6-/Cat6e-/Cat6A-Twisted-Pair-Netzwerkkabeln
• 10-GBit-Ethernet-Installationen (IEEE 802.3an)
• Einsätze mit PoE-, PoE+- oder UPoE-Stromversorgung über Ethernet
• HDBaseT-Signalübertragung und strukturierte Verkabelungsfelder

Wichtige Spezifikationen

• Modell: METZ CONNECT 130B23-E (BTR)
• Typ: Modulare Cat.6A RJ45-Anschlusseinheit, Keystone, 90°-Zuführung
• Kabelkompatibilität: AWG 26/1 bis 22/1 (massiv), AWG 26/7 bis 22/7 (flexibel)
• GehäVerwendung: einteilig, Zinkdruckguss-veredelt, wiederverwendbar
• Normen und Prüfung: GHMT Cat.6A re-embedded PVP zertifiziert; Komponentenprüfung nach ISO/IEC 11801 Ed.2.2, DIN EN 50173-1, TIA/EIA-568-C.2 und IEC 60603-7-51; Kompatibilitätsklasse EA bis 500 MHz; Komponente getestet bis 600 MHz, Link bis 800 MHz
• Unterstützte Dienste: 10-GBit-Ethernet, PoE/PoE+/UPoE, HDBaseT
• Farbe: Silber
• Menge pro Packung: 10 Stück

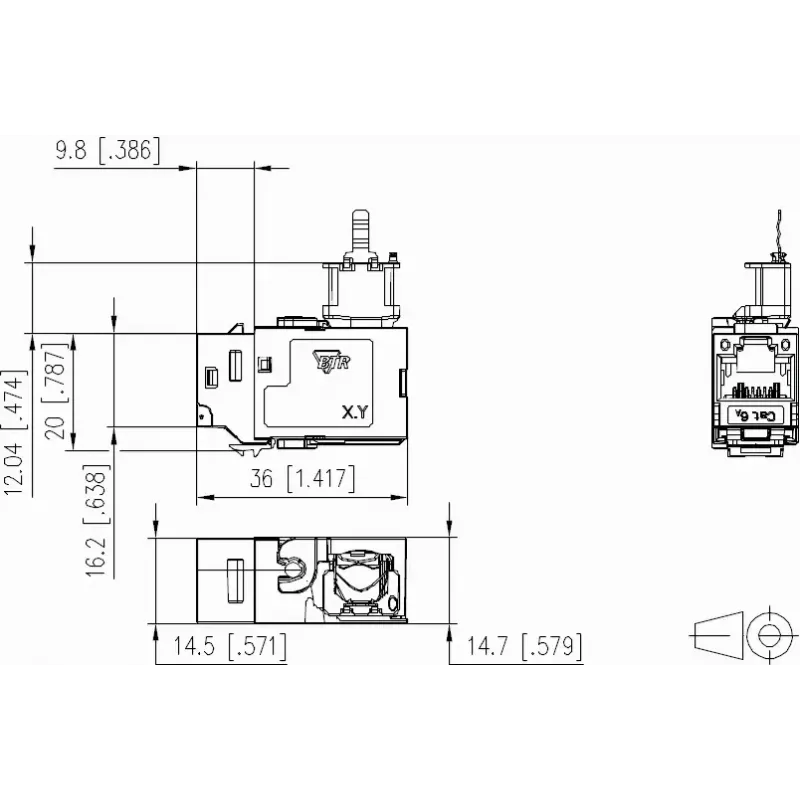

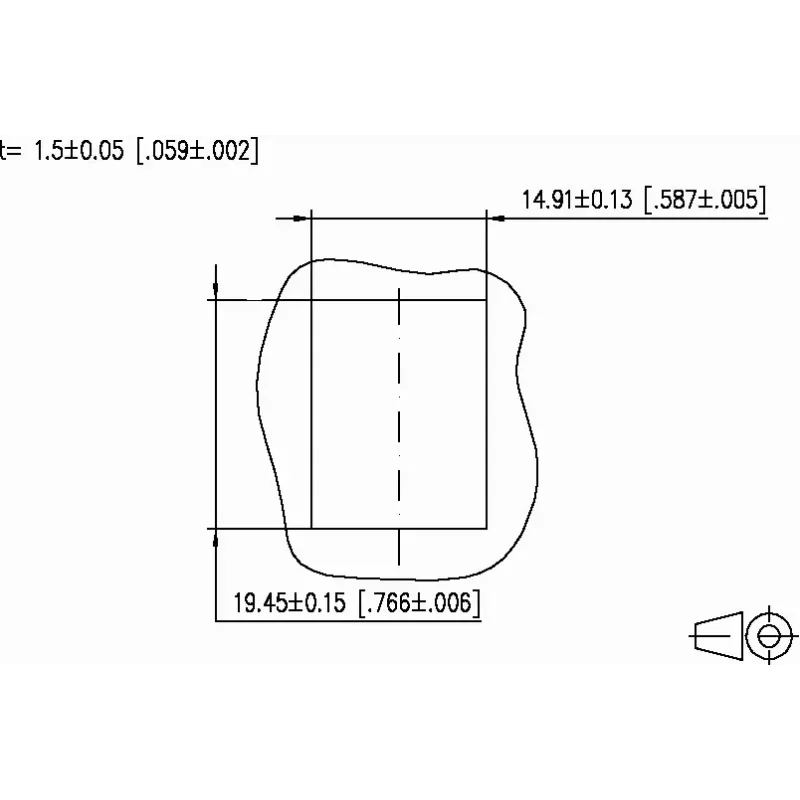

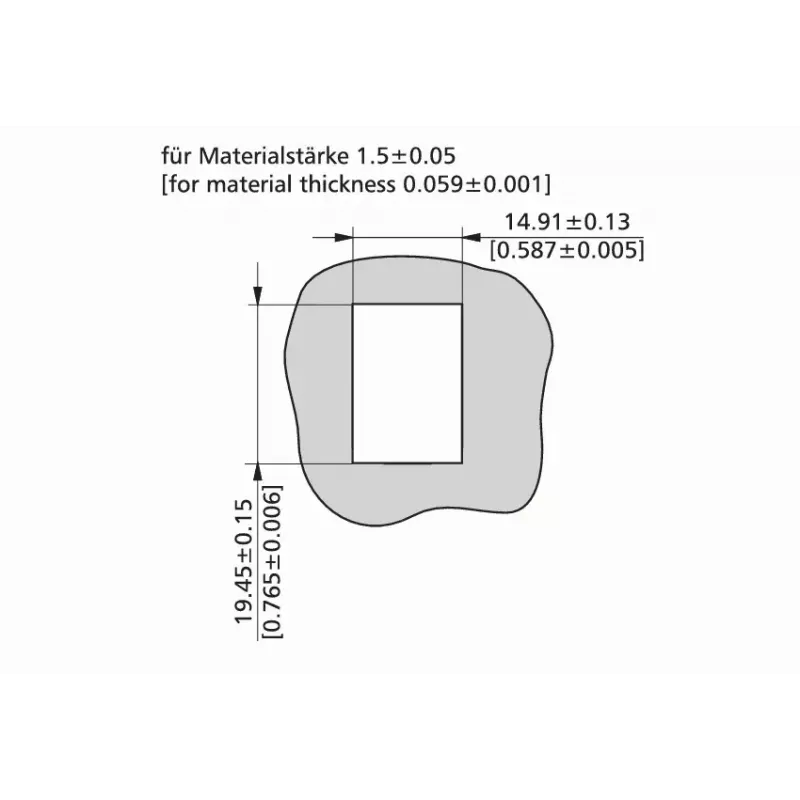

• Abmessungen (Produkt): Breite 14,7 mm, Tiefe 36 mm, Höhe 32 mm
• RoHS: konform

Verwendung

Bereiten Sie das Cat6-/6e-/6A-Kabel vor, indem Sie den Außenmantel entfernen, um die verdrillten Paare freizulegen. Entdrillen Sie die Paare nur so weit wie nötig für das Einführen und folgen Sie der auf der Einpresskappe aufgedruckten Leiterbelegung für T568A oder T568B. Führen Sie die einzelnen Leiter in die IDC-Schlitze ein und drücken Sie die Einpresskappe, um die Leiter anzuschließen; die Zugentlastung rastet auf der Einpresskappe ein und sorgt für sicheren Halt. Setzen Sie nach dem Anschluss das Keystone-Modul in die entsprechende Patch-Panel-, Anschlussdosen- oder Buchsenöffnung in 90°-Ausrichtung für die Kabelzuführung ein.

Empfehlungen

Für zuverlässige Leistung verwenden Sie das Produkt innerhalb der angegebenen Kabelquerschnitte (AWG 26–22), befolgen Sie die aufgedruckten T568A-/T568B-Belegungen und vermeiden Sie übermäßiges Entdrillen der Paare. Stellen Sie sicher, dass der Verbinder in Installationen verwendet wird, die den Cat.6A-Kanal-/Link-Anforderungen entsprechen, und überprüfen Sie die Anschlüsse mit geeignetem Prüfgerät.
