InLine 92504B Drahtverbinder USB-A / Klemmleiste, 5-polig Schwarz, Grün

Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Klare Klemmenbelegung & sicherer Kontakt: 5-polige Klemmen mit Druckplatte, eindeutig beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Prüfung und Prototyping.
Vielseitiger industrieller Einsatz: Zum schnellen Anschluss von USB-2.0-Signalen in Testaufbauten, Laboren, Inbetriebnahme oder Fehlersuche – kein Löten erforderlich.
Kompaktes Design: Nur ca. 50 mm Gesamtlänge; lässt sich auch in enge Aufbauten oder Adapterleisten platzsparend integrieren.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – selbst bei Dauerlast und in industriellen Umgebungen.

Der InLine® USB-A-Klemmleistenadapter bietet eine praktische Lösung, um USB-2.0-Signale ohne Löten oder Kabelverbindung auf eine 5-polige Klemmleiste zu übertragen. Typische Anwendungen finden sich in den Bereichen Service, Testaufbauten, Entwicklung oder Prototyping.

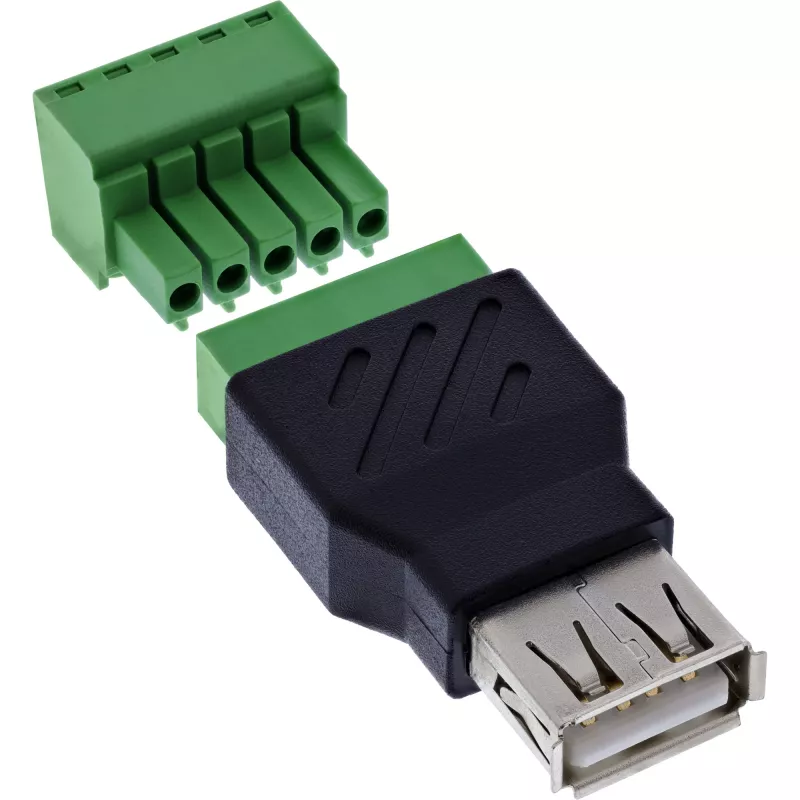

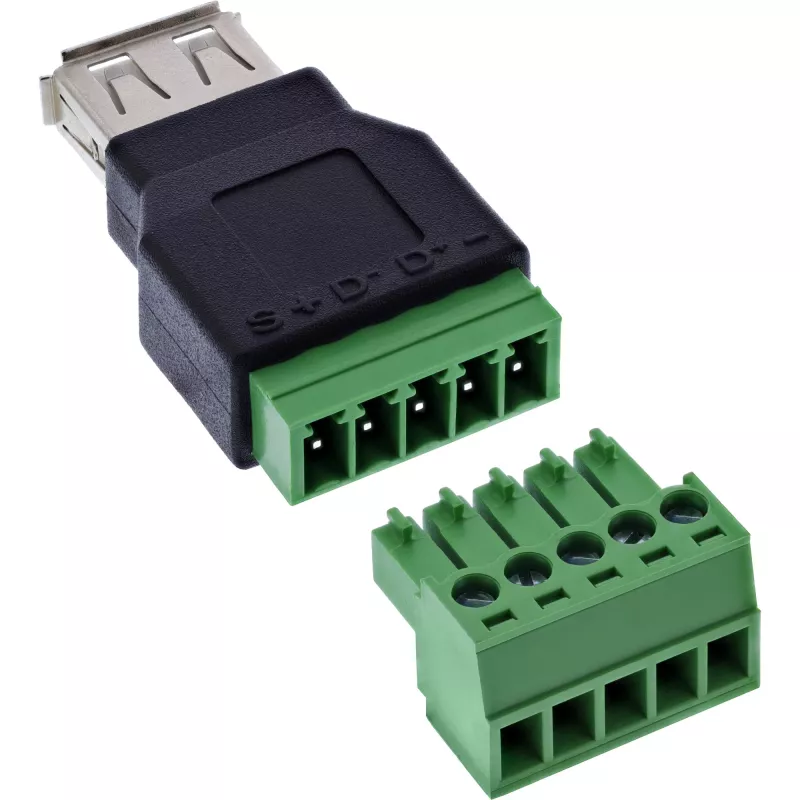

Die normgroße USB-A-Buchse ist direkt mit einer 5-poligen Schraubklemmenleiste verbunden. Die eindeutige Beschriftung der Klemmen – 1: Masse (–), 2: D+, 3: D–, 4: Spannung (+), 5: Schirm (S) – ermöglicht eine einfache und zuverlässige Signalbelegung. Die Klemmenanschlüsse mit 5,0 mm Rastermaß unterstützen Einzeldrähte im Bereich 16–26 AWG.
Die Verdrahtung erfolgt mithilfe eines Schlitzschraubendrehers. Dank seines kompakten Gehäuses ist der Adapter besonders platzsparend – z. B. in Prüfgeräten, mobilen Messstationen oder in Laboren.

Schnittstelle:USB-A 2.0, Buchse
Anzahl Pole / Belegung:5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Anschlusstechnik:Schraubklemme mit Druckplatte, 5,0 mm Raster
Anschlussbereich:16–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom:0,7 A pro Pin
USB-Betriebsspannung (VBUS):5 V DC
Prüfspannung (Isolationswiderstand):300 V AC / 1 Minute
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolationsschicht:EVA-Isolierung auf der Unterseite
Abmessungen:ca. 50 × 21 × 14 mm (L × B × H)

InLine 92504B. Anschluss(e): USB-A / Klemmleiste, 5-polig, Produktfarbe: Schwarz, Grün, Steckverbindergeschlecht: Buchse/Buchse. Compliance-Zertifikate: RoHS, TÜV-Zeichen. Abmessungen (BxTxH): 21 x 50 x 14 mm, Gewicht: 11 g, Breite: 21 mm. Menge pro Packung: 1 Stk., Verpackungsbreite: 70 mm, Verpackungstiefe: 135 mm. Herkunftsland: Taiwan

Anwendung

Stecken Sie einen USB-A-Stecker in die Buchse des Adapters und schließen Sie die Einzelleiter gemäß ihrer Funktion (Masse, D+, D–, VBUS, Schirm) an die deutlich gekennzeichneten Schraubklemmen an. Isolieren Sie die Drahtenden auf die passende Länge ab, führen Sie sie in die Klemme ein und sichern Sie sie mit einem Schlitzschraubendreher (≤ 2,5 mm). Stellen Sie vor dem Anlegen von Spannung oder Signal die korrekte Pinbelegung sicher, um Schäden an den angeschlossenen Geräten zu vermeiden.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb Drähte im Bereich 16–26 AWG und ziehen Sie die Schrauben mit einem geeigneten Schlitzschraubendreher fest. Setzen Sie den Adapter keinen Bedingungen außerhalb des angegebenen Temperaturbereichs (–20 °C bis +105 °C) aus. Bei längeren oder dauerhaften Installationen überprüfen Sie regelmäßig den festen Sitz der Kontakte, um die Signalintegrität zu erhalten.
