Kabelverbinder BTR NETCOM 130863-02-E

Der BTR NETCOM 130863-02-E Kabelverbinder ist ein kompakter Feldkonfektionierverbinder für 8-adrige Kupferdatenkabel bis Cat.7A. Er bietet Class FA Performance bis 1000 MHz (in Verbindung mit Cat.7A-Kabeln) und unterstützt 10 GBit Ethernet. Der Verbinder verfügt über ein IP67-fähiges Gehäuse bei Verwendung mit geeigneten Kabeln, ein raffiniertes dreiteiliges Zinkdruckgussgehäuse für den industriellen Einsatz und eine kompakte Bauform (Durchmesser 16,8 mm × Länge 64 mm). Er wird einzeln verkauft und ist für die Verbindung, Verlängerung, Reparatur oder Verlegung von Kupferdatenkabeln konzipiert.

Vorteile

Der Verbinder ist GHMT-zertifiziert nach ISO/IEC 11801 Ed.2.2:2011-06 und IEC 61156-5 Ed.2.1:2012-12 und erfüllt die Class FA Anforderungen bis 1000 MHz. Er unterstützt Power over Ethernet (PoE, PoE+ und UPoE) und IEEE 802.3an 10 GBit Betrieb. Das dreiteilige Zinkdruckgussgehäuse integriert Schirmanschluss und Zugentlastung, bietet IP67-Schutz in Kombination mit geeigneten Kabeln und ermöglicht eine einfache, schnelle Montage ohne Spezialwerkzeuge.

Geeignet für

• Feldkonfektionierung von Cat.6A / Cat.7A Kupferdatenkabeln
• Verbinden, Verlängern, Reparieren oder Verlegen von 8-adrigen Datenkabeln
• Industrial Ethernet und Netzwerkinstallationen, die IP67-Schutz erfordern
• Anwendungen, die PoE-, PoE+- oder UPoE-Stromversorgung benötigen

Technische Daten

• Modell: BTR NETCOM 130863-02-E
• Leistung: Class FA bis 1000 MHz (mit Cat.7A-Kabel)
• Normen: ISO/IEC 11801 Ed.2.2:2011-06 (GHMT-zertifiziert), IEC 61156-5 Ed.2.1:2012-12
• Ethernet: 10 GBit (IEEE 802.3an)
• PoE: Kompatibel mit PoE, PoE+ und UPoE
• GehäVerwendung: raffiniertes Zinkdruckguss, dreiteilig
• Schutzart: IP67 (bei Verwendung mit geeigneten Kabeln)

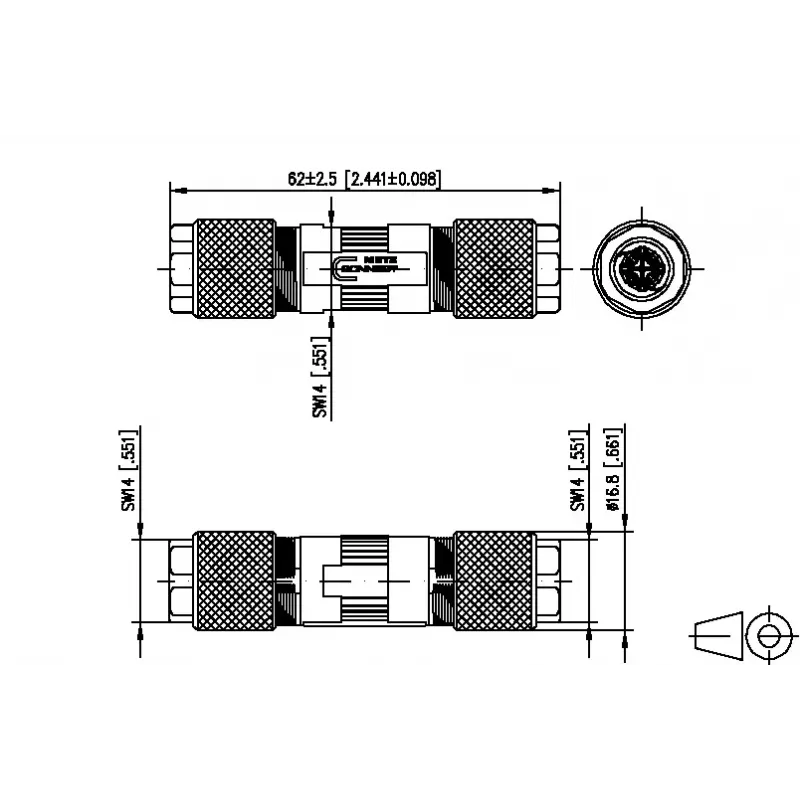

• Abmessungen: Durchmesser 16,8 mm × Länge 64 mm
• Kabelkompatibilität: Außendurchmesser 5,0–9,7 mm
• Leiterkompatibilität: massiv AWG 24/1 bis 22/1 (0,5–0,64 mm), flexibel AWG 24/7 bis 22/7 (0,61–0,76 mm); Leiterdurchmesser bis 1,6 mm
• Montage: Schneidklemmverbinder (IDC); keine Spezialwerkzeuge erforderlich
• Materialhinweis: Edelstahlkomponenten gemäß Herstellerangabe

Verwendung

Bereiten Sie das Kabel vor, indem Sie den Außenmantel auf die erforderliche Einführlänge abisolieren und sicherstellen, dass der Gesamtkabeldurchmesser zwischen 5,0 und 9,7 mm liegt und die Leiterdurchmesser den angegebenen Bereichen entsprechen. Führen Sie die einzelnen Leiter gemäß dem erforderlichen Verdrahtungsschema in die Schneidklemmverbinder (IDC) ein (Adernpaarreihenfolge und Verdrillung nach Bedarf einhalten). Setzen Sie die drei Gehäuseteile zusammen, um Schirmanschluss und Zugentlastung herzustellen, und sichern Sie dann das Gehäuse, um IP67-Schutz mit dem richtigen Kabel zu erreichen. Für die Standardmontage sind keine Spezialwerkzeuge erforderlich; befolgen Sie die Montageanweisungen des Herstellers für Drehmomentwerte und Dichtungsverfahren.

Empfehlungen

Verwenden Sie den Verbinder nur mit kompatiblen Cat.7A- (oder geeigneten Cat.6A-) Kupferkabeln mit Außendurchmessern zwischen 5,0 und 9,7 mm. Überprüfen Sie die Leiterquerschnitte vor der Montage und stellen Sie die korrekte Paarreihenfolge und Schirmkontinuität sicher, um Class FA Performance und zuverlässigen 10 GBit-Betrieb zu gewährleisten. Für IP67-Schutz installieren Sie ihn mit kompatiblen abgedichteten Kabeln und vergewissern Sie sich, dass die Dichtungen korrekt sitzen.
