InLine 92501J Kabelverbinder Reihenklemme / D-Sub 9 Schwarz

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Stabile Verbindung dank Befestigungsgewinde:Der D-Sub-9-Stecker ist mit einem Befestigungsgewinde (UNC #4-40) zur Steckerverriegelung ausgestattet und ermöglicht eine sichere Schraubverbindung mit passenden Buchsen.
Vielseitiger Einsatz in der Industrie:Ideal für Prüfstände, Prototyping, Inbetriebnahme sowie mobile Service- und Diagnoseanwendungen.

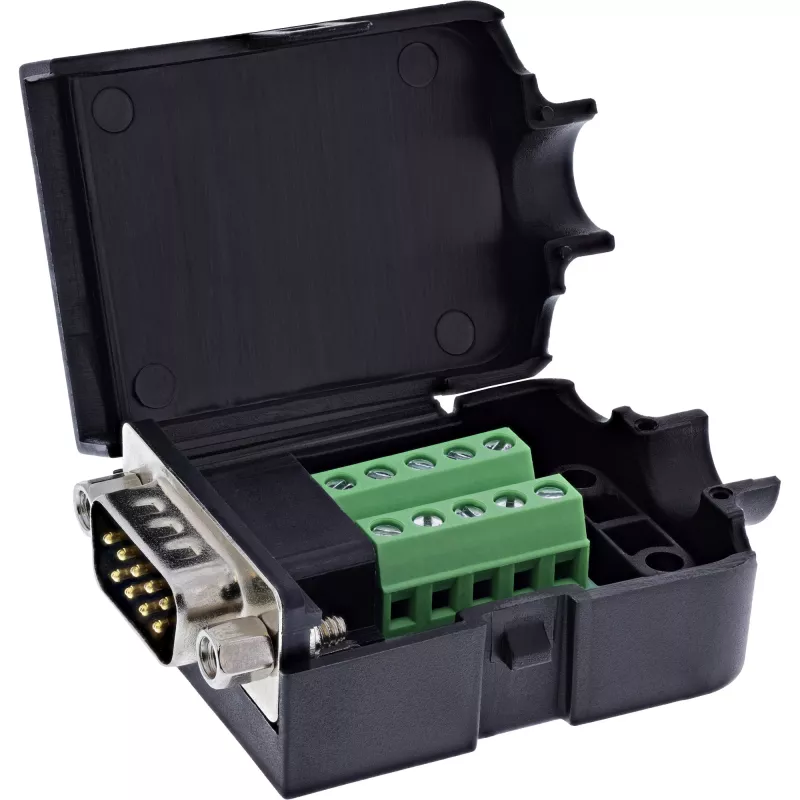

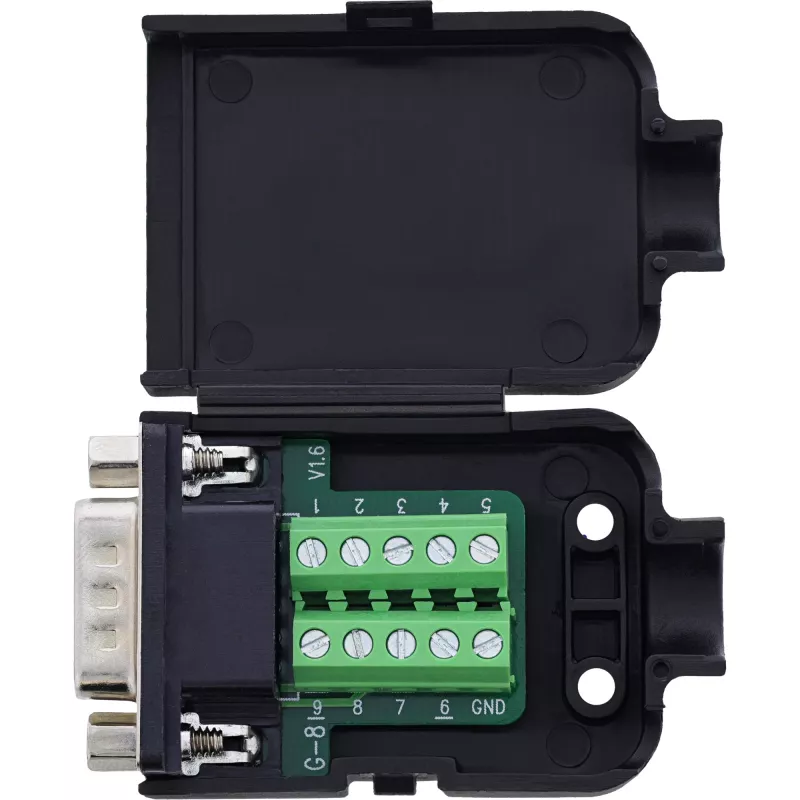

Breakout-Design mit offener Bauweise:Seitlich zugängliche Schraubklemmen ermöglichen flexible, temporäre Signalverdrahtung – ohne Gehäusemontage.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,8 A pro Pin gewährleisten eine zuverlässige Signalübertragung im professionellen Einsatz.

Die InLine® D-Sub 9 Breakout-Reihenklemme mit Stecker ist speziell für den Einsatz in Prüfaufbauten, Steuerungssystemen oder der Feldinbetriebnahme konzipiert. Die offene Bauweise mit seitlichen Schraubklemmen ermöglicht eine schnelle Verdrahtung einzelner Adern im Bereich von 18–26 AWG – ohne Löten oder Gehäusemontage. Die Betätigung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher mit einer Klingenbreite ≤ 2,5 mm.
Dank des integrierten Befestigungsgewindes (UNC #4-40) kann der Stecker mechanisch an passenden Buchsen gesichert werden. Eine EVA-Isolationsschicht auf der Unterseite bietet zusätzlichen Schutz bei der Montage auf leitfähigen Oberflächen. Das zuverlässige, kompakte Design ist ideal für Prüfstationen, Signaldiagnose und temporäre Steuerungslösungen in mobilen Anwendungen.

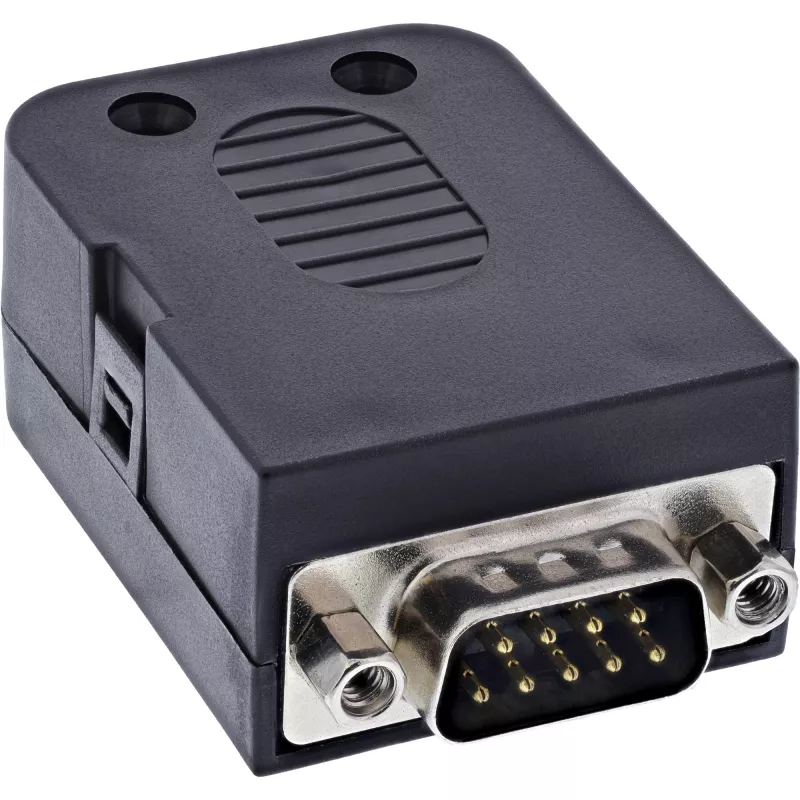

D-Sub 9 Stecker:Breakout-Design, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom:0,8 A pro Pin
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolationsschicht:EVA-Isolation auf der Unterseite
Abmessungen:ca. 57,7 × 34,4 × 21 mm (L × B × H)

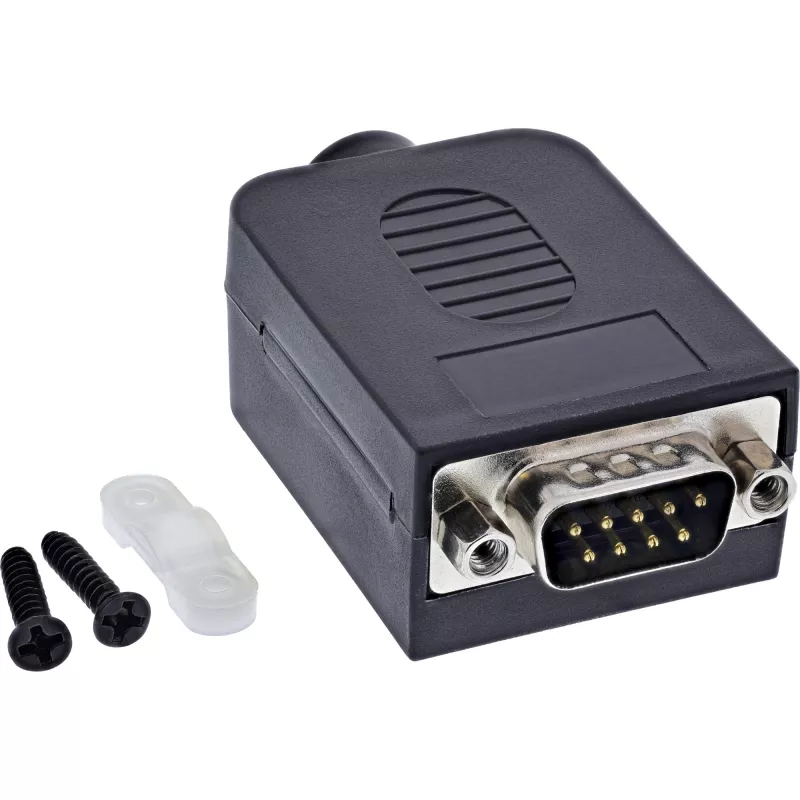

Zubehör:1× Druckplatte, 2× Schrauben

InLine 92501J. Anschluss: Reihenklemme / D-Sub 9, Produktfarbe: Schwarz, Steckverbinder Geschlecht: Männlich/Weiblich. Konformitätsbescheinigungen: RoHS, TÜV-Zeichen. Abmessungen (BxTxH): 34 x 57 x 21 mm, Gewicht: 25 g, Breite: 34 mm. Menge pro Packung: 1 Stk., Paketbreite: 100 mm, Pakettiefe: 165 mm. Herkunftsland: Taiwan
