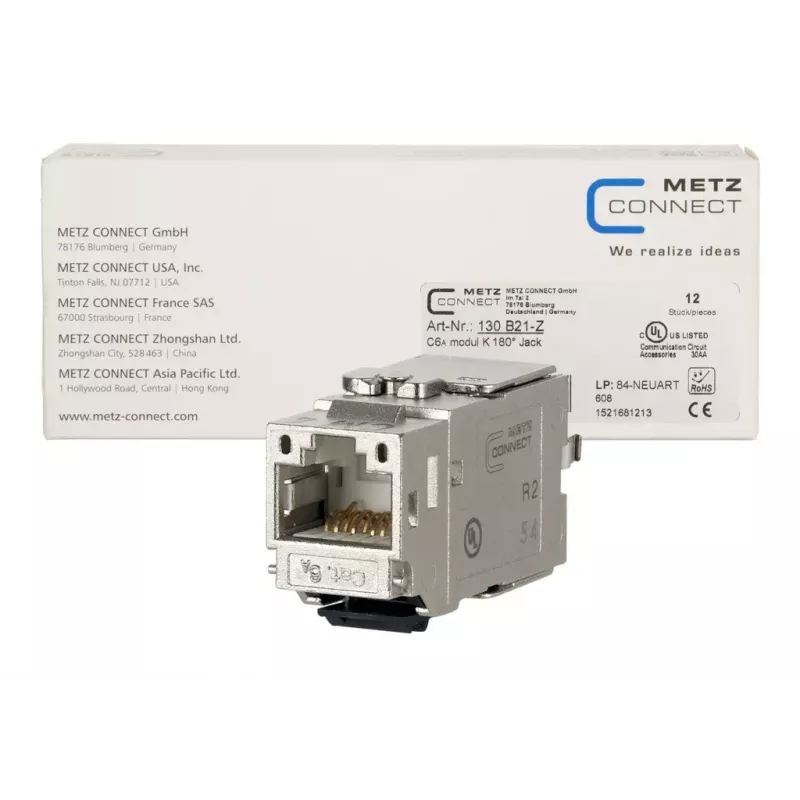

Drahtverbinder METZ CONNECT 130B21-Z

Der METZ CONNECT 130B21-Z Drahtverbinder ist eine modulare Cat.6A RJ45-Anschlusseinheit im Keystone-Format mit 180°-Kabelzuführung. Das einteilige, aus Zinkdruckguss gefertigte Gehäuse ist wiederverwendbar und auf Langlebigkeit ausgelegt. Es unterstützt massive und flexible Kupferleiter und wird als 12er-Set für Großinstallationen geliefert.

Vorteile

Der Verbinder ermöglicht werkzeugfreie Montage mit einer Zugentlastung, die direkt auf die stuffer cap aufgeschnappt wird und ein intelligentes Kabelmanagement für stark verdrillte Kabel bietet. Er unterstützt die auf der stuffer cap aufgedruckten Verdrahtungscodes T568A und T568B. Die Einheit ist für Cat.6A-Leistung (GHMT re-embedded PVP) zertifiziert und erfüllt Komponenten- und Systemstandards bis Klasse EA, wobei Tests mit höheren Frequenzen für die Komponenten- und Link-Performance durchgeführt wurden. Sie ist kompatibel mit 10 GBit Ethernet, PoE-Varianten und HDBaseT.

Geeignet für

• Cat6/6e/6a strukturierte Verkabelungsinstallationen
• Keystone-Patchpanels und Anschlussdosen mit 180°-Kabelzuführung
• 10 GBase-T Ethernet-Netzwerke und PoE-betriebene Geräte
• Umgebungen, die wiederverwendbare, werkzeugfreie Anschlüsse erfordern

Wichtige Spezifikationen

• Produkttyp: modulare Cat.6A RJ45-Anschlusseinheit, Keystone, 180°-Kabelzuführung
• Kabelaufnahme: massiv AWG 26/1 bis 22/1 und flexibel AWG 26/7 bis 22/7 (IDC)
• GehäVerwendung: einteilig, Zinkdruckguss, wiederverwendbar
• Zertifizierungen: GHMT Cat.6A re-embedded PVP; Komponententest ISO/IEC 11801, DIN EN 50173-1, ANSI/TIA-568.2-D, IEC 60603-7-51
• Leistung: Klasse EA bis 500 MHz (ISO/IEC 11801); Komponententest bis 600 MHz; Link-Test bis 800 MHz
• Kompatibilität: 10 GBit Ethernet (IEEE 802.3an), PoE/PoE+ / UPoE / 4PPoE, HDBaseT
• Verpackung: 12er-Set (nicht einzeln erhältlich)
• Marke / MPN / EAN: BTR / 130B21-Z / 4251394608617

Anwendung

Führen Sie das Kabel in die 180°-Zuführung ein, ordnen Sie die Leiter gemäß dem auf der stuffer cap aufgedruckten Farbcode T568A oder T568B an und drücken Sie die Drähte in die Schneidklemmen (IDC). Lassen Sie die Zugentlastung auf die stuffer cap schnappen, um das Kabel zu fixieren; für die Terminierung sind keine Spezialwerkzeuge erforderlich. Das Design unterstützt die Migration auf 25G-Systeme ohne zusätzliche Werkzeuge.

Empfehlungen

Verwenden Sie den Verbinder mit Kabeln, die den angegebenen AWG-Bereichen entsprechen, und beachten Sie die aufgedruckte Verdrahtungszuordnung für eine zuverlässige Signalübertragung. Lagern und transportieren Sie das 12er-Set in der Originalverpackung, um mechanische Schäden am Druckgussgehäuse und den Kontakten zu vermeiden.
