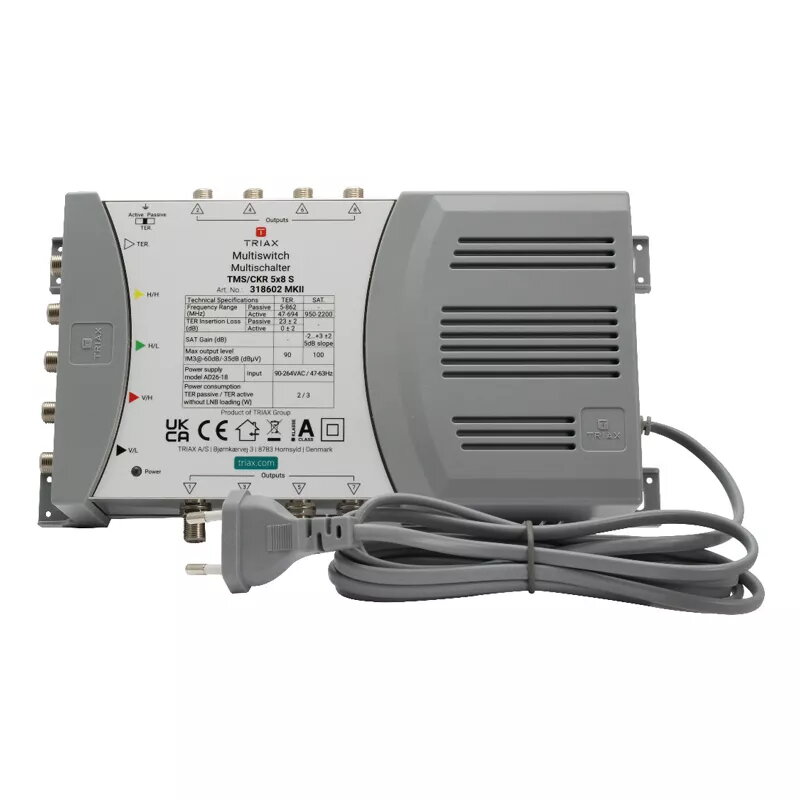

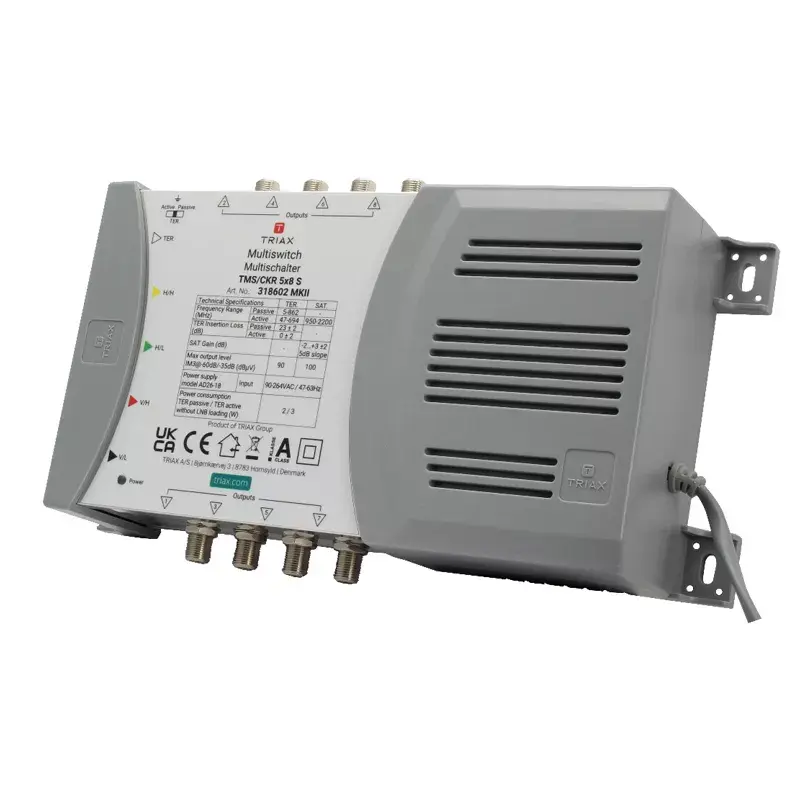

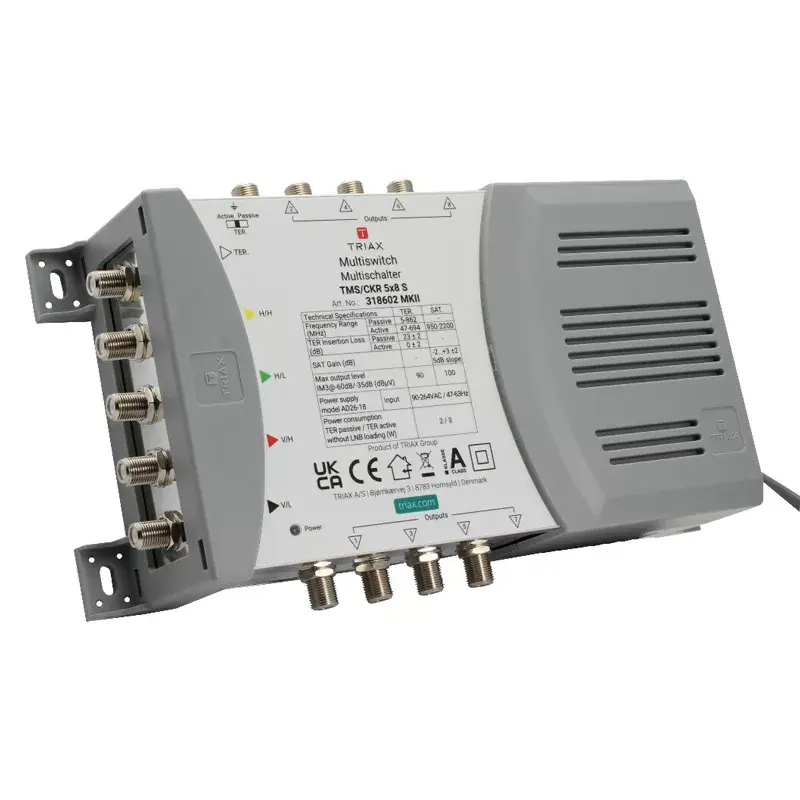

Satelliten-Multiswitch Triax 318602 5 Eingänge 8 Ausgänge

Der Triax 318602 Satelliten-Multiswitch ist ein eigenständiges Gerät mit 5 Eingängen und 8 Ausgängen zur Verteilung von Satelliten- und terrestrischen Signalen in kleinen und mittelgroßen Systemen. Er unterstützt eine Satellitenposition und akzeptiert Quad- und Quattro-LNB-Konfigurationen. Mit kompakten Abmessungen (140 mm × 65 mm × 250 mm) und einem Gewicht von 0,735 kg eignet sich der Multiswitch für Installationen auf engstem Raum und verarbeitet Eingangsfrequenzen von 950 bis 2200 MHz bei einer Netzspannung von 180–264 V.

Vorteile

Das Gerät bietet geringe Einfügedämpfung und hohe Isolation, um die Signalqualität über acht Ausgänge aufrechtzuerhalten, während geringer Stromverbrauch und ESD-Schutz die Betriebssicherheit verbessern. Es ist Rot-konform und wird mit einer 6-Jahres-Garantie geliefert, was Triax‘ Fokus auf Zuverlässigkeit und Innovation unterstreicht. Installationsfreundliche Merkmale sind äquidistante F-Anschlüsse, farbcodierte Eingangsbeschriftungen und eine LED-Betriebsanzeige für schnelle Statusüberprüfungen.

Geeignet für

• Kleine und mittelgroße Satelliteninstallationen in Mehrfamilienhäusern oder gewerblichen Einrichtungen
• Verteilung von Signalen einer Satellitenposition auf bis zu acht Receiver
• Systeme mit Quad- oder Quattro-LNBs und kombinierter terrestrischer/Satelliten-Verteilung

Technische Daten

• Modell: Triax 318602 (TMS/CKR 5x8 S)
• Eingänge: 5 (Satellit und terrestrisch)
• Ausgänge: 8
• Eingangsfrequenzbereich: 950–2200 MHz
• Versorgungsspannung: 180–264 V
• Stromaufnahme: 50 mA
• Abmessungen (B×T×H): 140 × 65 × 250 mm
• Gewicht: 0,735 kg
• Normen & Schutz: Rot-konform, ESD-Schutz
• Garantie: 6 Jahre

Verwendung

Montieren Sie den Multiswitch in einem geeigneten Gehäuse oder auf einer sicheren Oberfläche und stellen Sie den Zugang zur Netzspannung (180–264 V) sicher. Schließen Sie die Satelliten- und terrestrischen Eingänge gemäß den farbcodierten Beschriftungen an und verbinden Sie bis zu acht Receiver-Ausgänge mit F-Steckern. Überprüfen Sie, ob die LNB-Konfiguration (Quad oder Quattro) mit der Systemverkabelung übereinstimmt. Schalten Sie das Gerät ein und kontrollieren Sie die LED-Anzeige, um den Betrieb zu bestätigen. Führen Sie Signalpegelmessungen an jedem Receiver durch und passen Sie Kabelführung oder Verstärkung je nach Installationsanforderung an.

Empfehlungen

Installieren Sie den Multiswitch im Innenbereich oder in einem wettergeschützten Schrank, um den ESD-Schutz und die Lebensdauer des Produkts zu erhalten. Verwenden Sie hochwertige Koaxialkabel und halten Sie die Kabellängen so kurz wie praktisch möglich, um die Einfügedämpfung zu minimieren; bei langen Strecken sollten Sie je nach Systemanforderungen Inline-Verstärker oder passive Symmetrierung in Betracht ziehen.
