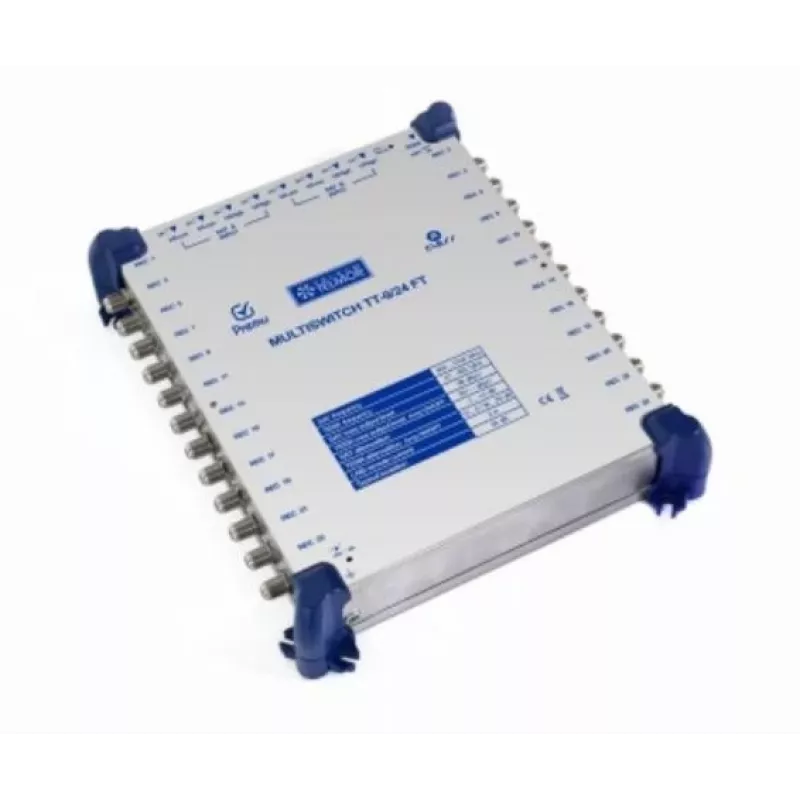

Telmor TT 9/24 FT Classic Terminal Multiswitch mit Netzteil

Die Verteilung von Satelliten- und terrestrischen Signalen an viele Receiver in einem Gebäude führt oft zu Signalverlust, Interferenzen und komplexer Verkabelung. Der Telmor TT 9/24 FT Classic löst dieses Problem, indem er Signale von bis zu acht Satellitenpolarisationen und einer terrestrischen Quelle kombiniert und sie sauber an 24 Teilnehmerausgänge liefert. Als Terminal-Multiswitch ist er der letzte Verteilungspunkt in einem kaskadierten System und stellt sicher, dass jeder angeschlossene Receiver ein starkes, isoliertes Signal erhält.

Für wen ist er geeignet

Dieser Multiswitch ist ideal für Installateure und Gebäudeeigentümer, die Satelliten-TV-Verteilung in mittleren bis großen Wohngebäuden, Hotels oder Büros einrichten. Er eignet sich für Systeme mit einem Quattro-LNB und einer terrestrischen Antenne, bei denen bis zu 24 Tuner unabhängigen Zugriff auf alle Kanäle ohne Interferenzen benötigen.

Hauptmerkmale

• Terminal-Multiswitch mit 8 Satelliteneingängen (2x Quattro LNB) und 1 terrestrischem Eingang
• 24 Teilnehmerausgänge mit F-Anschlüssen
• Integriertes Netzteil AC 230V / 50Hz für zuverlässigen Betrieb
• DiSEqC 2.0 Steuerung (kompatibel mit 1.0 und 1.1) für erweiterte Satellitenumschaltung
• Hohe Isolation (>30 dB) zwischen allen Pfaden zur Vermeidung von Übersprechen
• Breiter Frequenzbereich: Satellit 950-2150 MHz, terrestrisch 47-862 MHz
• Kompaktes Design für einfache Installation in Verteilerkästen

Technische Daten

• Multiswitch-Typ: Terminal
• Satelliteneingänge: 8 (2x Quattro LNB)
• Terrestrische Eingänge: 1
• Teilnehmerausgänge: 24
• Satellitenfrequenzbereich: 950-2150 MHz
• Terrestrischer Frequenzbereich: 47-862 MHz
• Verstärkung Satellitenpfad: -2 bis 2 dB
• Verstärkung terrestrischer Pfad: -10 bis -6 dB
• Max. Satellitenausgangspegel: 100 dBµV (IMD3 -35 dB)
• Max. terrestrischer Ausgangspegel: 85 dBµV (IMD3 -60 dB)
• LNB-Stromversorgung: 18V, max. 500 mA
• Netzteil: Integriert AC 230V / 50Hz
• DiSEqC-Steuerung: DiSEqC 2.0 (kompatibel mit 1.0, 1.1)
• Anschlusstyp: F-Typ
• Isolation SAT-SAT: >30 dB
• Isolation SAT-TER: >30 dB
• Isolation Ausgang-Ausgang: >30 dB
• Leistungsaufnahme: 10 W typisch

Tipps

Verwenden Sie für optimale Leistung hochwertiges Koaxialkabel mit ordnungsgemäßer Abschirmung und stellen Sie sicher, dass alle F-Stecker fest angezogen sind. Wenn Sie mehrere Multiswitches kaskadieren, verbinden Sie die Stammlinien vom vorherigen Gerät mit den Satelliten- und terrestrischen Eingängen dieses Terminalgeräts. Beachten Sie stets die örtlichen Elektrovorschriften und verwenden Sie einen Überspannungsschutz für die AC-Stromversorgung, um sie vor Spannungsspitzen zu schützen.
