Schnittstellenadapter InLine 76619F — Zubehör für serielle/parallele Konnektivität

Zuverlässige serielle Kommunikation:Zwei unabhängige RS-232-Ports ermöglichen den Anschluss klassischer Peripheriegeräte an moderne PCIe-Systeme.
Stabile Datenübertragung auch bei hoher Last: 256-Byte-FIFO-Puffer für Sende- und Empfangsdaten sorgen für unterbrechungsfreie Kommunikation.
Vielseitige Kompatibilität: Unterstützt Baudraten bis zu 921.600 bps sowie gängige RS-232-Signale – ideal für Industrie, Steuerungstechnik und IT.
Flexible Systemintegration:Geeignet für kompakte Industrie-PCs oder Desktop-Systeme dank Standard- und Low-Profile-Slotblenden.
Breite Betriebssystemkompatibilität:Unterstützt Windows-Versionen ab 7, aktuelle Windows-Server und Linux ab Kernel 2.6.30 – Treiber-CD im Lieferumfang.

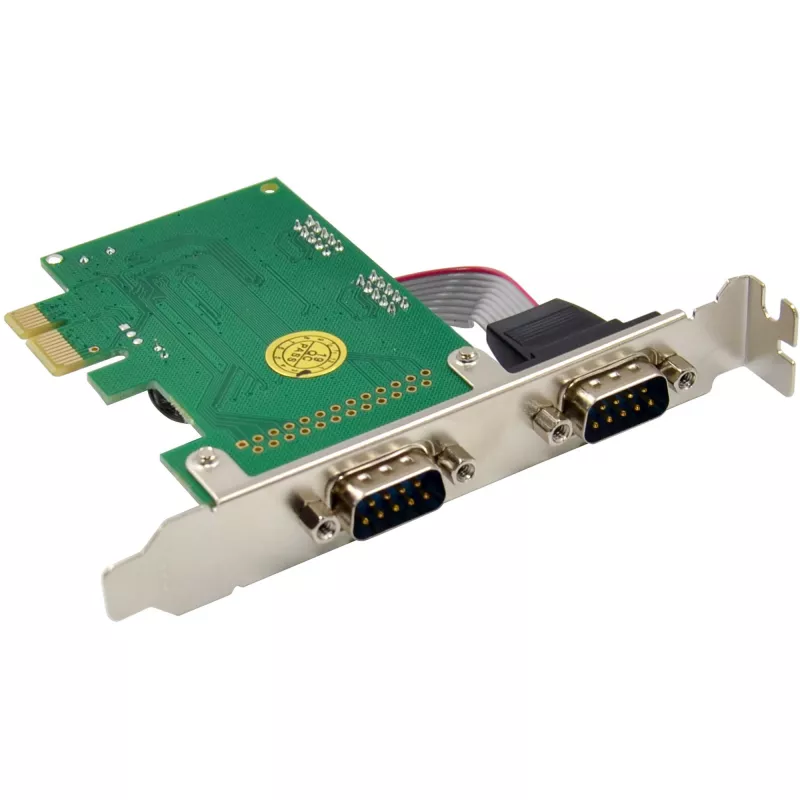

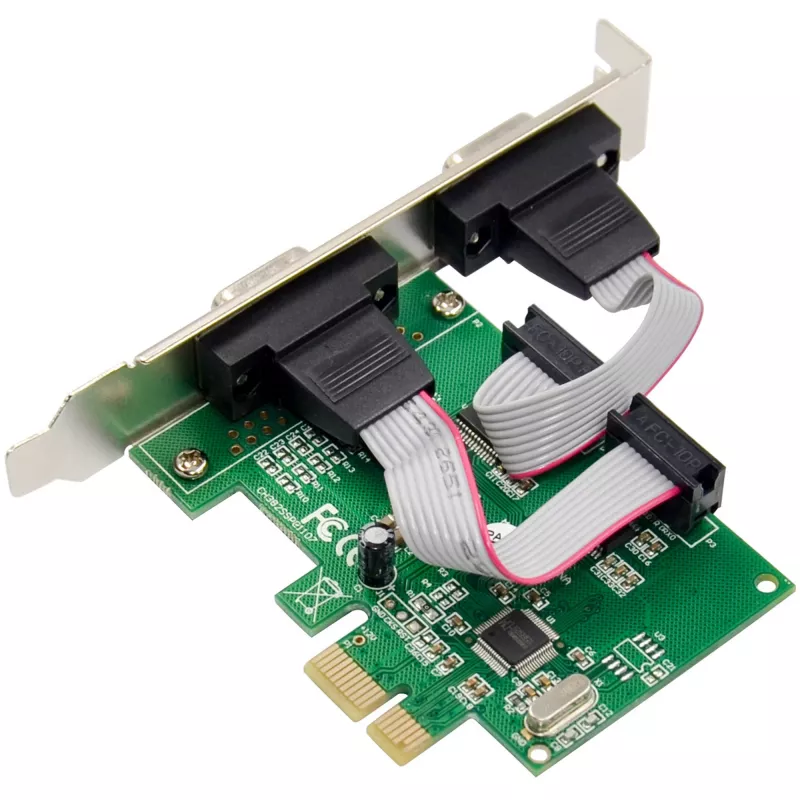

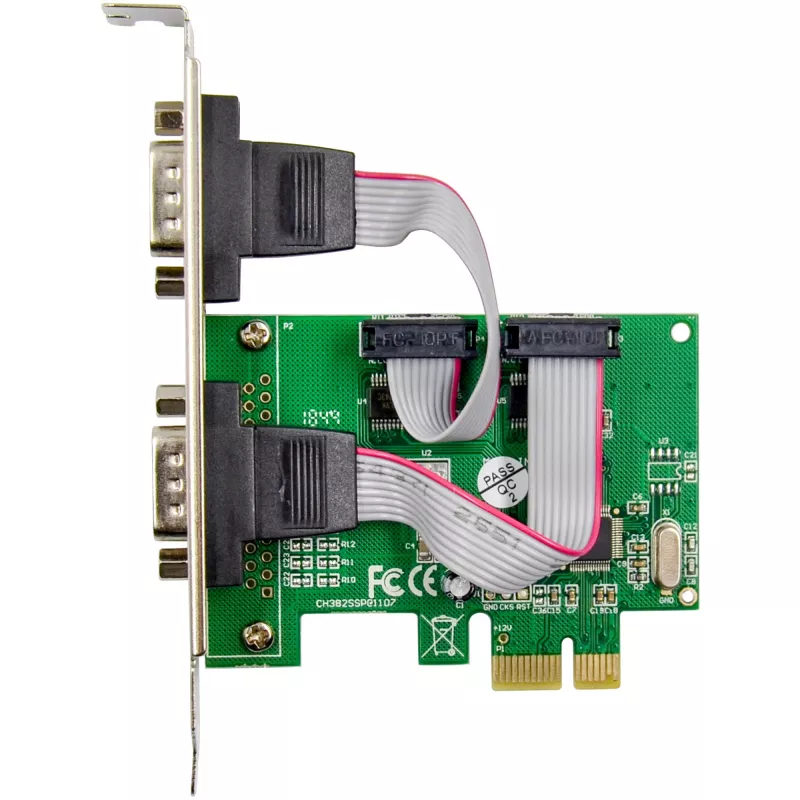

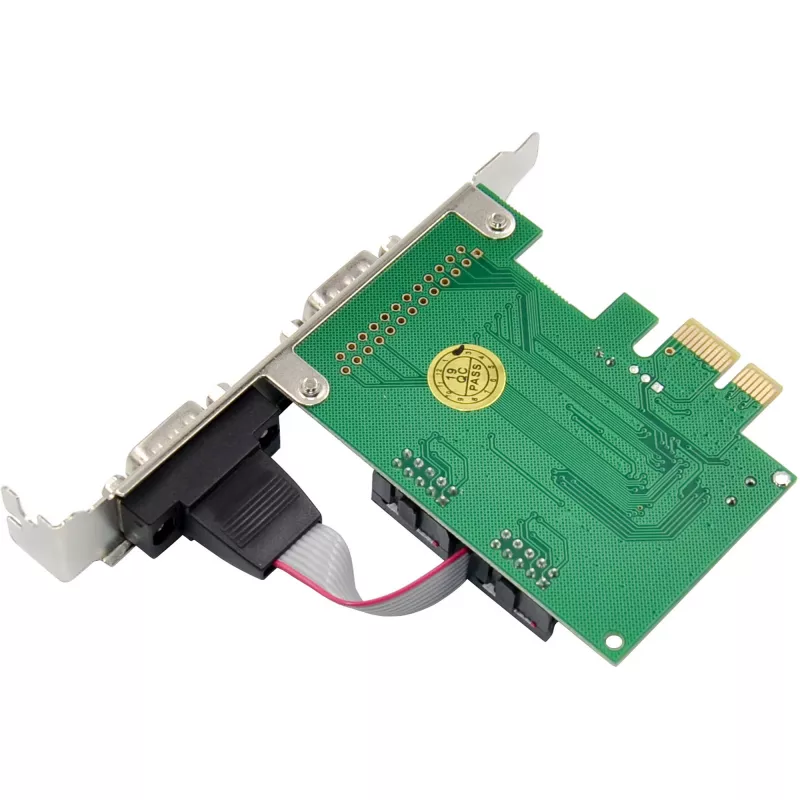

Die InLine® PCIe 2-Port RS-232-Karte ist die professionelle Lösung zur Erweiterung moderner Computer um klassische serielle Schnittstellen. Ausgestattet mit zwei D-Sub-9-Anschlüssen gewährleistet die Karte zuverlässige RS-232-Kommunikation über den CH382L-Controller. Besonders für industrielle Anwendungen, den Maschinenbau oder den Anschluss von Mess- und Steuergeräten ist die Karte die ideale Wahl.
Dank flexibel einstellbarer Baudraten von 50 bis 921.600 bps und umfangreicher Signalsätze (TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI) ist die Karte äußerst vielseitig einsetzbar. Der integrierte 256-Byte-FIFO-Puffer sorgt für stabile und leistungsstarke Datenübertragung – auch bei Dauerkommunikation oder hohem Datenaufkommen.
Die PCIe-x1-Schnittstelle ermöglicht eine einfache Integration in moderne Systeme und ist abwärtskompatibel zu älteren PCIe-Versionen. Die mitgelieferte Low-Profile-Slotblende erlaubt den Einbau sowohl in Standard- als auch in kompakte Gehäuse. Ein zusätzlicher ESD-Schutz bis ±15 kV schützt angeschlossene Geräte vor elektrostatischer Entladung.
Treiber für Windows (7 bis 11, Server ab 2008 R2) und Unterstützung für Linux-Systeme ab Kernel 2.6.30 runden das Gesamtpaket ab. Mit ihrem stabilen Design, der breiten Betriebssystemkompatibilität und professionellen Funktionen ist diese Karte ein zuverlässiges Werkzeug für alle, die auf klassische serielle Kommunikation angewiesen sind.
Technische Daten

PCIe-Standard: PCIe v1.1 x1 Lane (kompatibel mit PCIe 2.0 und höher)
Anschlüsse: 2x RS-232, D-Sub-9-Buchse ( männlich)
Chipsatz: CH382L
Baudraten: 50 bis 921.600 bps (Übertragungsgeschwindigkeit pro Sekunde)
FIFO-Puffer: 256 Byte für Sende- und Empfangsdaten (stabile Übertragung bei hohen Datenraten)
Signalsätze: TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
Übertragungsmodus: Vollduplex
Datenbits: 5, 6, 7 oder 8 Bit (je nach angeschlossenem Gerät)
Stoppbits: 1 oder 2 (Kennzeichnung des Übertragungsendes)
Parität: Keine, gerade, ungerade, Mark, Space (Einstellungen für serielle Kommunikation prüfen)
ESD-Schutz: bis ±15 kV
Betriebstemperatur: 0 °C bis 55 °C
Lagertemperatur: -40 °C bis 70 °C
Maximale Luftfeuchtigkeit: 90 %, nicht kondensierend

Unterstützte Betriebssysteme

Windows 7/8/8.1/10/11
Windows Server 2008 R2 und neuer
Linux ab Kernel 2.6.30

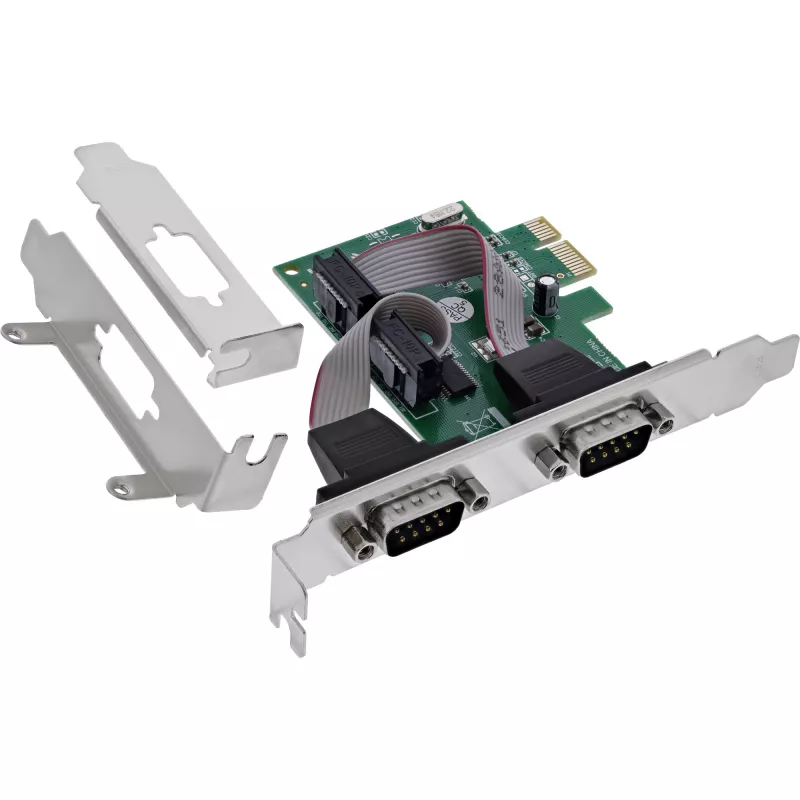

Lieferumfang

1x InLine PCIe 2-Port RS-232-Karte, 2x D-Sub-9-Anschlüsse
2x Low-Profile-Slotblende
1x Treiber-CD
1x Bedienungsanleitung Deutsch/Englisch

InLine 76619F. Host-Schnittstelle: PCIe, Ausgabeschnittstelle: Seriell, Host-Schnittstelle Geschlecht: Männlich. Verwendungszweck: PC, Herkunftsland: Taiwan. Chipsatz: CH382L, Baudrate: 921,6 Kbit/s, FIFO (First In, First Out): 256 B. Unterstützte Windows-Betriebssysteme: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Windows XP, Unterstützte Linux-Betriebssysteme: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Unterstützte Server-Betriebssysteme: Windows Server 2008 R2, Windows Server 2012, Windows Server 2012 R2, Windows Server 2013, Windows.... Breite: 85 mm, Tiefe: 85 mm, Höhe: 20 mm

Verwendung

Installieren Sie die Karte in einen freien PCIe-x1-Steckplatz (oder einen kompatiblen größeren Steckplatz) im PC-Gehäuse und befestigen Sie die passende Blende für Standard- oder Low-Profile-Gehäuse. Verbinden Sie serielle Geräte über handelsübliche DB9-Kabel mit den beiden D-Sub-9-Anschlüssen. Installieren Sie die Treiber von der mitgelieferten CD oder laden Sie aktuelle Treiber für Windows (7 und neuer, Server 2008 R2 und später) oder einen Linux-Kernel ab 2.6.30 herunter. Konfigurieren Sie die seriellen Portparameter (Baudrate, Datenbits, Stoppbits, Parität, Flusssteuerung) im Betriebssystem oder in der Anwendung passend zum angeschlossenen Gerät.

Empfehlungen

Verwenden Sie geschirmte DB9-Kabel und aktivieren Sie die Hardware-Flusssteuerung (RTS/CTS), wenn Sie mit hohen Baudraten oder kontinuierlichen Datenströmen arbeiten. Überprüfen Sie die Paritäts- und Stoppbit-Einstellungen, um sie an ältere Geräte anzupassen, und treffen Sie ESD-Vorsichtsmaßnahmen beim Anschließen oder Trennen von Geräten.
