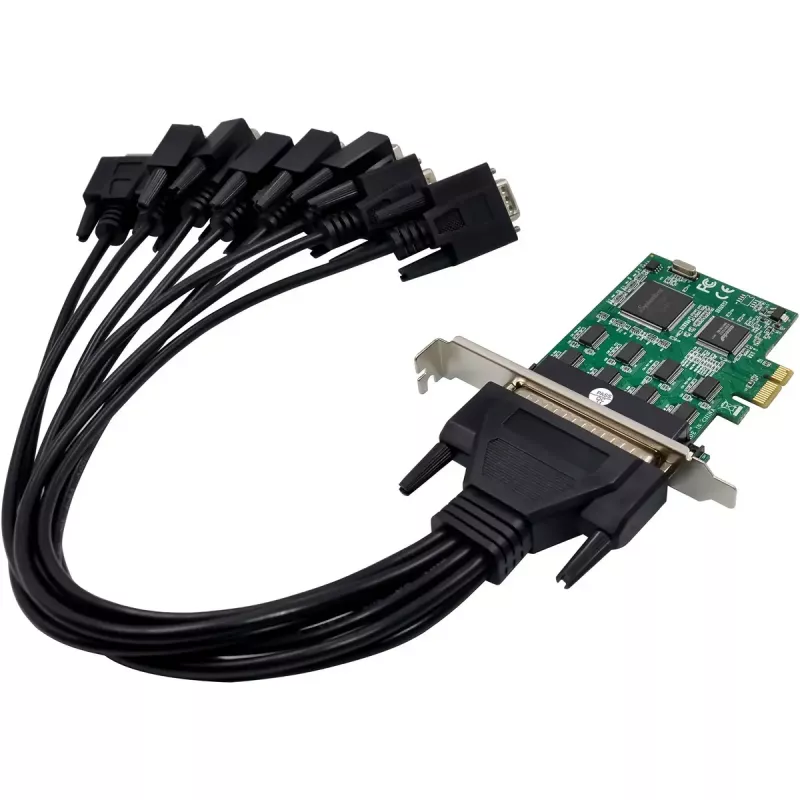

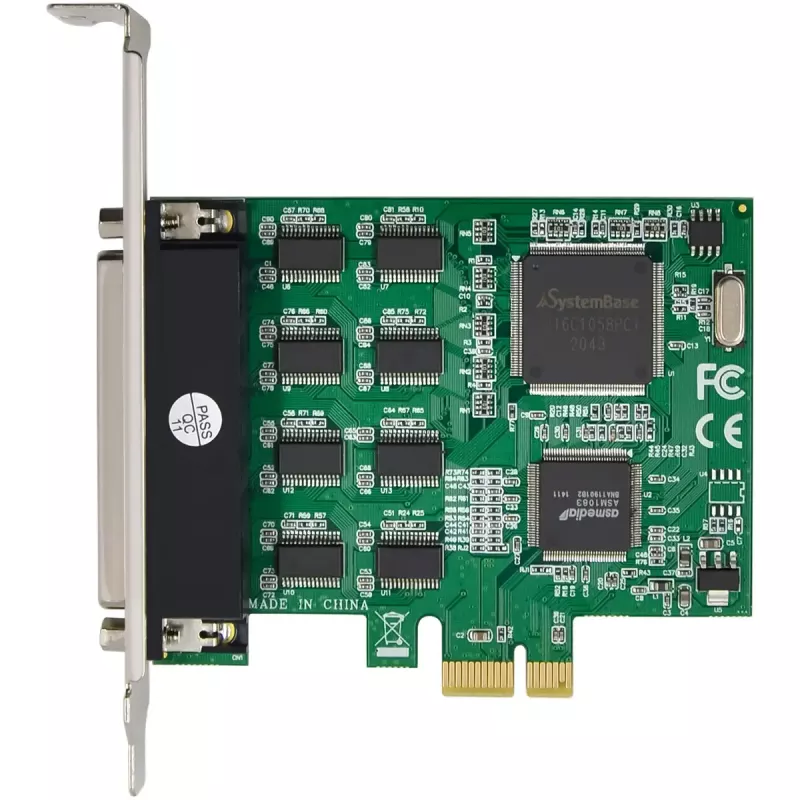

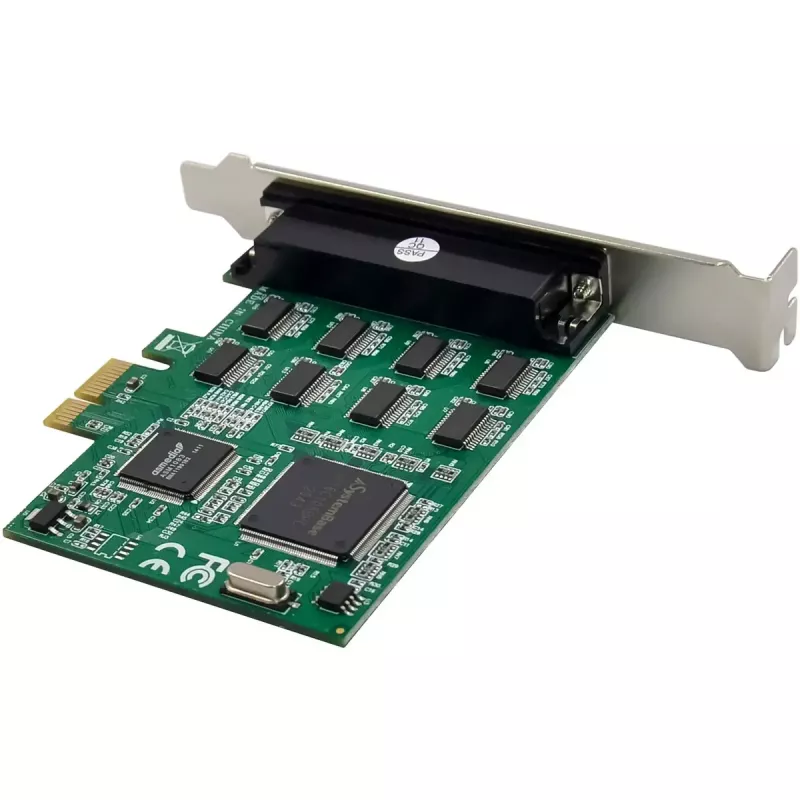

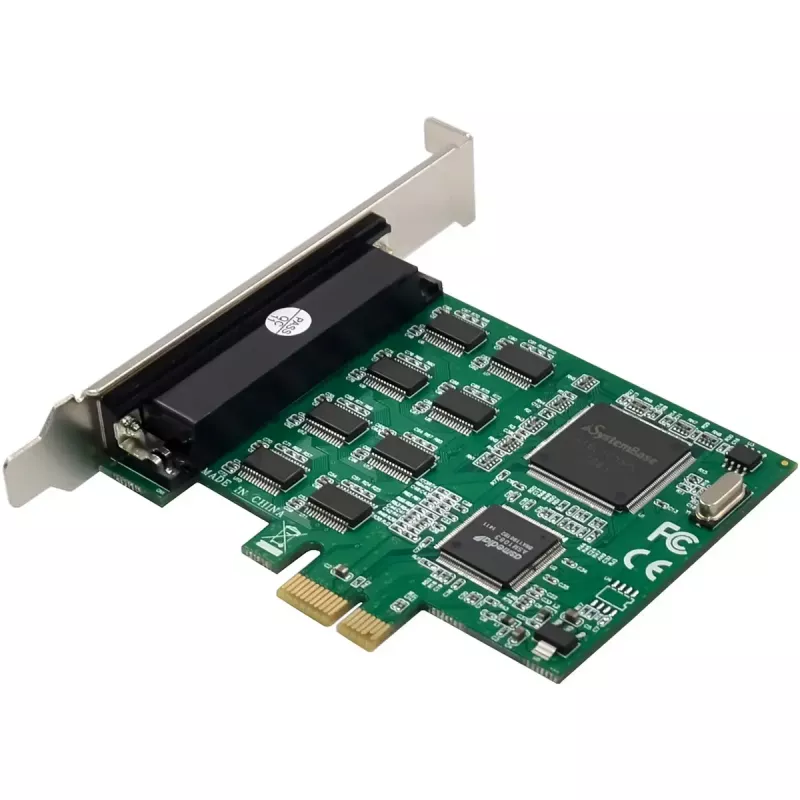

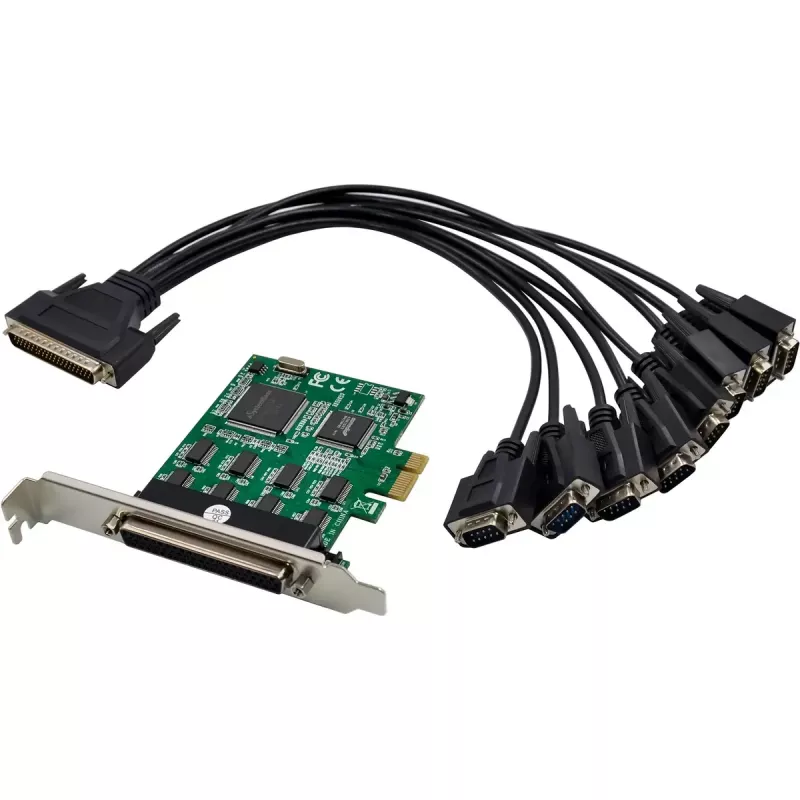

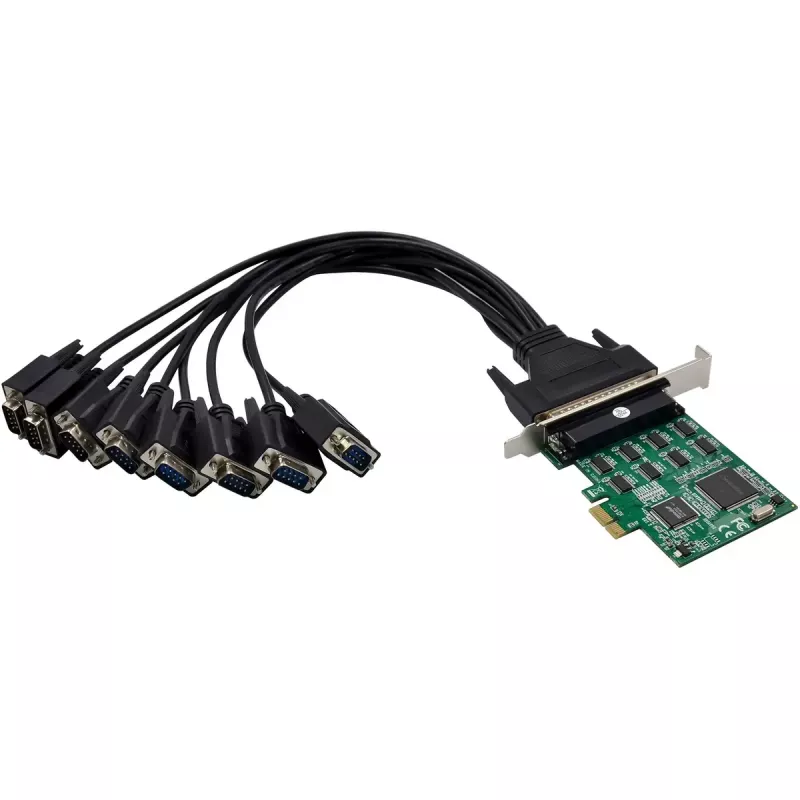

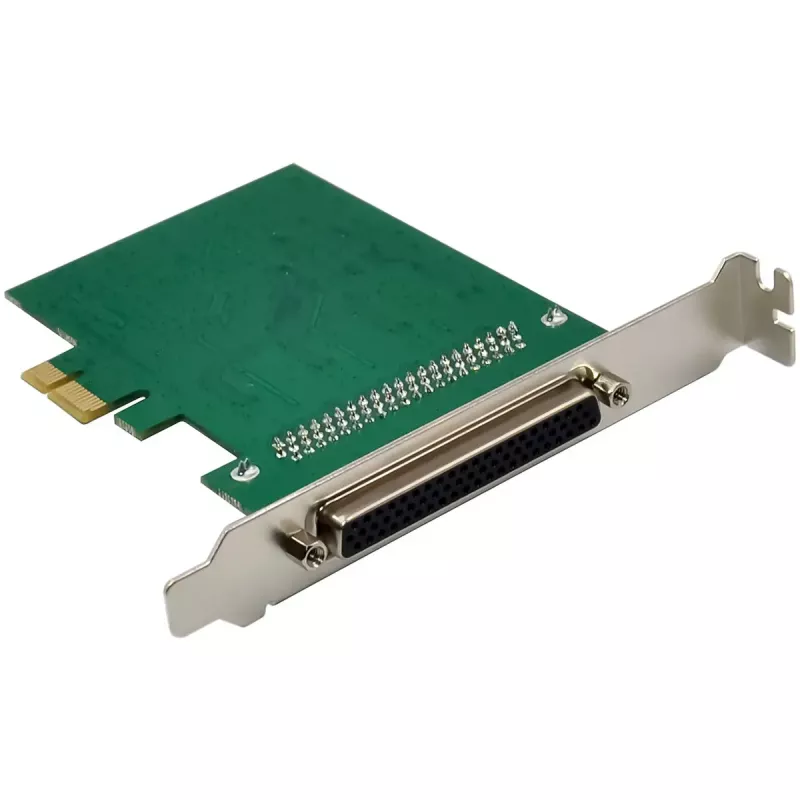

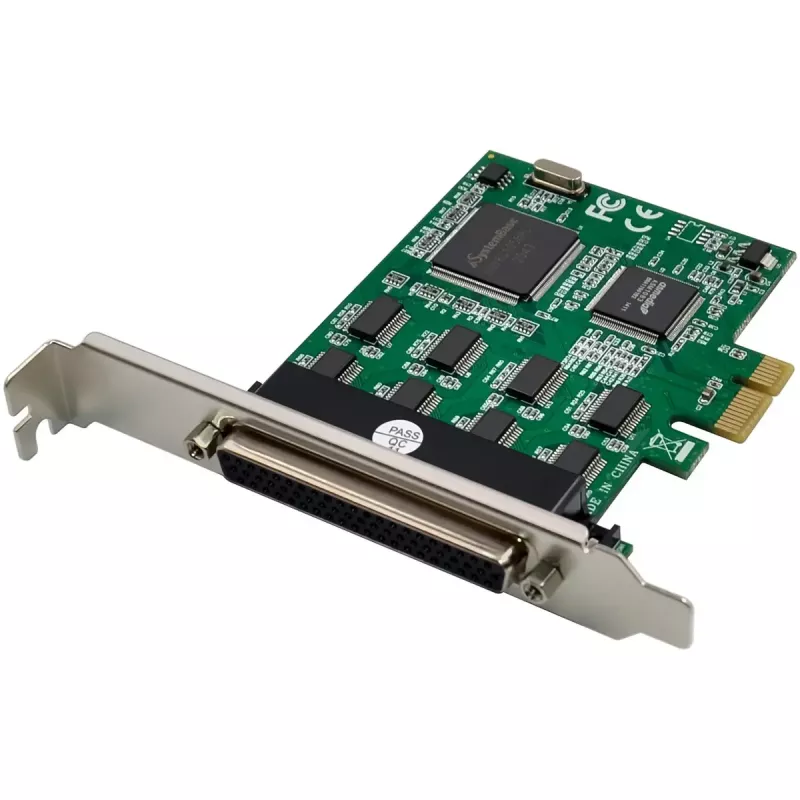

InLine 76660Z 8-Port RS-232 PCIe Serielle Karte

Erweiterte Konnektivität für serielle Geräte:Acht unabhängige RS-232-Ports ermöglichen den parallelen Betrieb einer Vielzahl von Endgeräten mit D-Sub-9-Anschlüssen.
Zuverlässige Datenübertragung:256-Byte-FIFO-Sende- und Empfangspuffer pro Port sorgen für stabile Kommunikation auch bei hoher Auslastung.
Vielseitig und kompatibel:Unterstützt eine breite Palette von Betriebssystemen von Windows 98 bis Windows Server 2008 sowie Linux ab Kernel 2.6.14.
Flexibilität auf Industrieniveau:Hardware- und Software-Flusssteuerung, IRQ-Sharing und Mehrkartenbetrieb ermöglichen den Einsatz in komplexen Systemen.
Einfache Integration über PCIe x1:Die moderne PCI-Express-1.1-Schnittstelle ist mit aktuellen PC-Architekturen und Industrie-Setups kompatibel.

Die InLine® PCIe x1 8-Port RS-232 Schnittstellenkarte ist die ideale Lösung zur Erweiterung von Systemen mit seriellen Schnittstellen. Ausgestattet mit dem SB16C1058-Controller bietet sie acht unabhängige D-Sub-9-Ports zum gleichzeitigen Anschluss mehrerer Geräte. Jeder Port verfügt über einen eigenen 256-Byte-FIFO-Puffer zum Senden und Empfangen, was eine zuverlässige Kommunikation auch bei hohen Datenlasten ermöglicht.
Der PCIe-x1-Anschluss entspricht dem PCI-Express-1.1-Standard und ist abwärts- und aufwärtskompatibel zu PCIe 2.0 und höher. Dadurch ist die Karte universell in modernen PCs, Industrie-PCs und eingebetteten Systemen einsetzbar. Sie unterstützt verschiedene Daten- und Stoppbit-Einstellungen, Paritätsprüfung sowie Hardware- und Software-Flusssteuerung. Funktionen wie IRQ-Sharing und Mehrkartenbetrieb machen die Karte besonders flexibel in komplexen IT-Umgebungen.
Dank breiter Treiberunterstützung für Windows- und Linux-Systeme und ihres robusten Designs eignet sich die Karte für zahlreiche professionelle Anwendungen – von POS-Systemen über industrielle Steuerungen bis hin zu Laborumgebungen. Sie ist sofort einsatzbereit und wird mit einer Treiber-CD und einer Anleitung geliefert.

PCIe-Standard: PCIe v1.1 x1 Lane (kompatibel mit PCIe 2.0 und höher)
Schnittstellen: 8× RS-232, D-Sub-9-Stecker
Chipsatz: SB16C1058
Baudraten: bis zu 230,4 kb/s (maximale Übertragungsgeschwindigkeit pro Port)
FIFO-Puffer: 256 Byte Senden / 256 Byte Empfangen pro Port (stabile Übertragung)
Datenbits: 5, 6, 7 oder 8 Bit (Nutzdatenbits pro Zeichen)
Stoppbits: 1, 1,5 oder 2 (Markierung des Zeichenendes)
Parität: Keine, gerade, ungerade (Fehlererkennung über Prüfbit)
Flusssteuerung: Hardware (RTS/CTS) und Software (XON/XOFF)
IRQ-Sharing: unterstützt
Mehrkartenbetrieb: unterstützt
Betriebstemperatur: 0 °C bis 55 °C
Lagertemperatur: -40 °C bis 70 °C
Maximale Luftfeuchtigkeit: 90 %, nicht kondensierend
Windows 98 / ME / 2000 / XP / Server 2003 / Vista / 7 / Server 2008
Linux Kernel 2.6.14 oder neuer
1x InLine PCIe x1 8-Port RS-232 Schnittstellenkarte (mit eingebautem Slotblech)
1x Treiber-CD
1x Benutzerhandbuch in Deutsch/Englisch

InLine 76660Z. Host-Schnittstelle: PCIe, Ausgangsschnittstelle: RS-232, Anschlussart Host-Schnittstelle: Männlich. Herkunftsland: Taiwan. Chipsatz: SB16C1058, Baudrate: 230,4 Kbit/s, FIFO (First In, First Out): 256 B. Unterstützte Windows-Betriebssysteme: Windows 2000, Windows 7, Windows 98, Windows ME, Windows Vista, Windows XP, Unterstützte Linux-Betriebssysteme: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Unterstützte Server-Betriebssysteme: Windows Server 2003, Windows Server 2008. Breite: 105 mm, Tiefe: 105 mm, Höhe: 19 mm

Verwendung

Installieren Sie die Karte in einen freien PCIe x1-Steckplatz (oder kompatiblen Steckplatz) des Host-Systems, befestigen Sie das Slotblech und schließen Sie serielle Geräte an die D-Sub-9-Ports an. Starten Sie das System und installieren Sie die mitgelieferten Treiber oder geeignete Treiber für Ihr Betriebssystem. Konfigurieren Sie die Parameter der seriellen Schnittstelle (Baudrate, Datenbits, Stoppbits, Parität und Flusssteuerung) in der Host-Software oder im Geräte-Manager entsprechend den angeschlossenen Geräten.

Empfehlungen

Für einen stabilen Langzeitbetrieb sorgen Sie für ausreichende Kühlung und vermeiden Sie Temperaturen außerhalb des angegebenen Betriebsbereichs. Verwenden Sie nach Möglichkeit geschirmte serielle Kabel und konfigurieren Sie die Hardware-Flusssteuerung für Anwendungen mit hohem Durchsatz oder Latenzanforderungen.
