Satelliten-Multischalter Televes 714403 5 Eingänge 13 Ausgänge

Der Televes 714403 Multischalter (Modell MS58NCQ) ist ein kaskadierbarer, QUAD-kompatibler Satelliten-Multischalter mit 5 Eingängen (ein terrestrischer Eingang und vier Satellitenpolarisationen) und 13 Teilnehmerausgängen. Er unterstützt einen Frequenzbereich von 950–2400 MHz und eignet sich zur Verteilung von Satelliten- und terrestrischen Signalen in Wohnanlagen und kleinen gewerblichen Installationen. Ein 12-V-Netzteil ist im Lieferumfang enthalten (Ref. 9916).

Vorteile

Dieser Multischalter ist kaskadierbar und kann als Endgerät (Stern-Topologie) oder über einen einfachen Schalter in Kaskade geschaltet werden. Er erzeugt einen 22-kHz-Ton zur Kompatibilität mit jedem LNB, einschließlich QUAD-LNBs, und unterstützt die Fernspeisung über die VL-Leitung. Das Gerät ermöglicht die DC-Durchleitung von den Eingängen aufwärts und verfügt über einen aktiven terrestrischen Pfad sowie einen Schalter, um entweder terrestrische Vorverstärker zu speisen oder die Stromdurchleitung zu erlauben. Kompakte Abmessungen (137 × 29 × 121 mm) und geringe Stromaufnahme (40 mA) vereinfachen die Installation in unterschiedlichen Konfigurationen.

Geeignet für

• Satellitenverteilung in Wohngebäuden an mehrere Empfänger
• Kleine gewerbliche oder Mehrraum-Installationen
• Aufbauten, die eine Kaskadierung von Multischaltern erfordern
• Systeme mit QUAD-LNBs oder anderen 4-Polarisations-LNBs

Technische Daten

• Modell: Televes 714403 (MS58NCQ)
• Eingänge: 5 (4 Satellitenpolarisationen + 1 terrestrisch)
• Ausgänge: 13 Teilnehmerausgänge
• Frequenzbereich: 950–2400 MHz

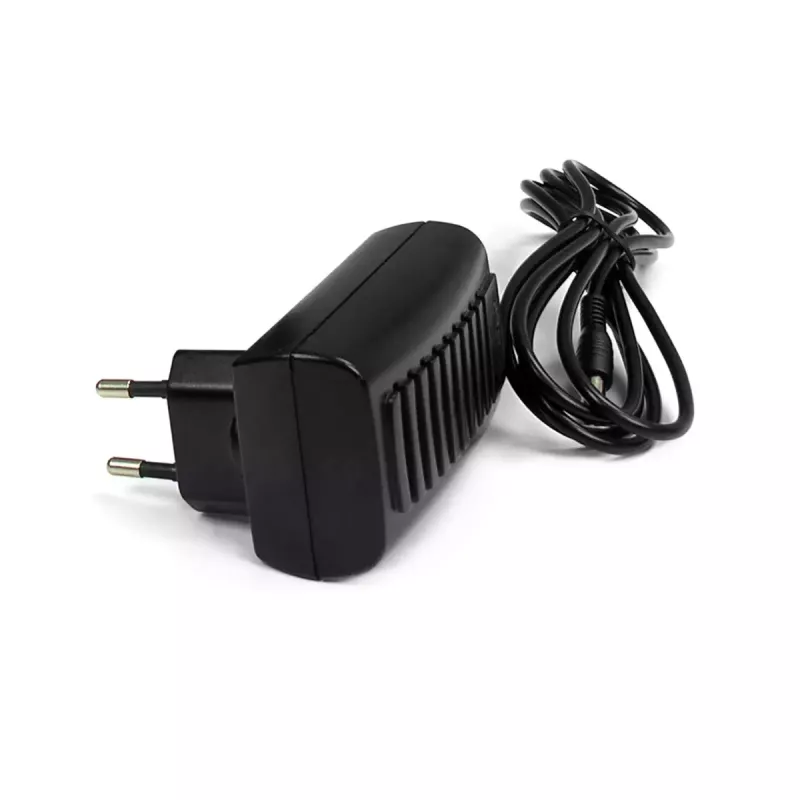

• Eingangsspannung: 12 V (Netzteil Ref. 9916 im Lieferumfang)
• Spannungsbereich: 92–105 dBµV
• Stromaufnahme: 40 mA
• Abmessungen: 137 × 29 × 121 mm
• EAN: 8424450172865

Verwendung

Installieren Sie den Multischalter in der Nähe des Antennen-Verteilpunkts und verbinden Sie die vier Satelliten-LNB-Ausgänge sowie die terrestrische Antenne mit den entsprechenden Eingängen. Schließen Sie das mitgelieferte 12-V-Netzteil an das Gerät an. Konfigurieren Sie das Gerät als Endgerät in Stern-Topologie oder stellen Sie den einfachen Schalter auf Kaskadenbetrieb, wenn weitere Multischalter angeschlossen werden. Nutzen Sie die 22-kHz-Ton- und VL-Fernspeisefunktionen entsprechend den Anforderungen der angeschlossenen LNBs und Empfänger. Stellen Sie sicher, dass die DC-Durchleitungseinstellungen mit den Speiseanforderungen der Installation übereinstimmen.

Empfehlungen

Platzieren Sie den Multischalter an einem trockenen, belüfteten Ort und verwenden Sie hochwertige Koaxialkabel und Steckverbinder. Überprüfen Sie vor Abschluss der Installation die Kompatibilität der LNBs und Empfänger mit 22-kHz-Ton und VL-Fernspeisung.
