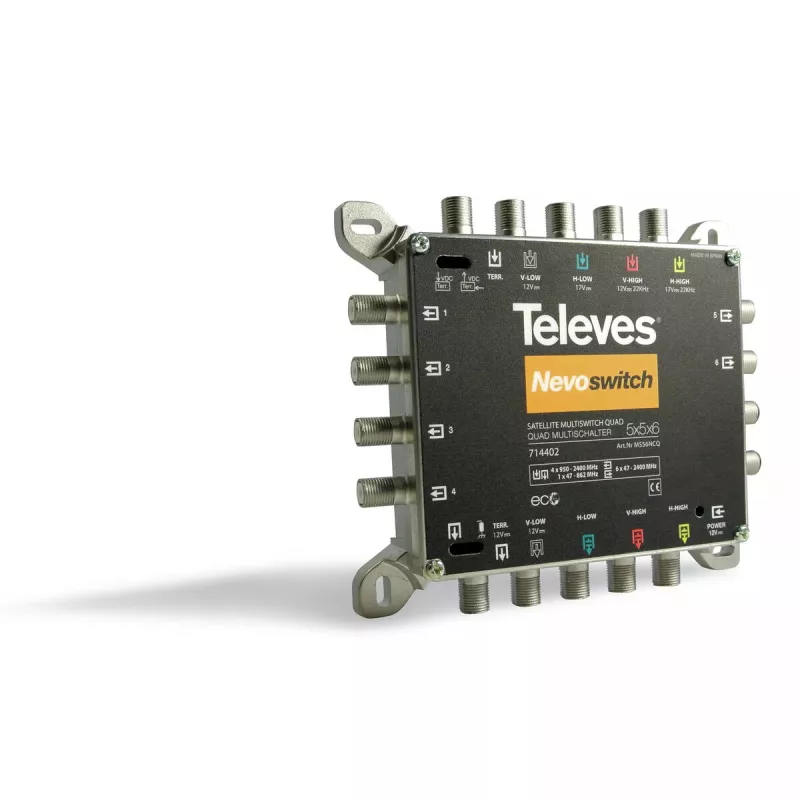

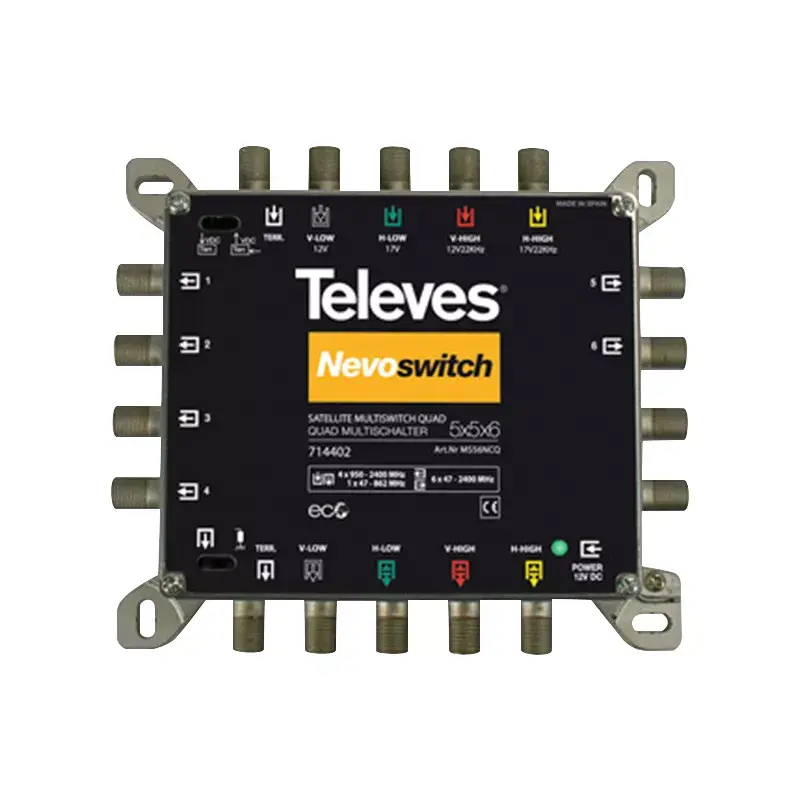

Satelliten-Multischalter Televes MS56NCQ 5 Eingänge 6 Ausgänge

Der Satelliten-Multischalter Televes MS56NCQ mit 5 Eingängen und 6 Ausgängen verteilt Satellitensignale von bis zu vier LNB-Polarisationen plus terrestrischem oder einem fünften Eingang auf sechs unabhängige Ausgänge. Er deckt einen Frequenzbereich von 950–2400 MHz ab und ist für Installationen konzipiert, bei denen mehrere Receiver oder Set-Top-Boxen gleichzeitig auf Satellitendienste zugreifen müssen. Das Gerät zeichnet sich durch einen geringen Stromverbrauch und ein kompaktes Gehäuse aus, das für die Wand- oder Rackmontage in Verteilerschränken geeignet ist.

Vorteile

Der Televes MS56NCQ bietet ein konsistentes Signalrouting zu mehreren Ausgängen und erhält dabei die Signalintegrität über das unterstützte Frequenzband hinweg. Sein geringer Stromverbrauch reduziert den Gesamtstrombedarf des Systems, und die integrierte Trennung zwischen den Ausgängen minimiert Störungen zwischen den angeschlossenen Receivern. Die übersichtliche Anordnung der Ein- und Ausgänge vereinfacht die Installation und das Kabelmanagement sowohl für professionelle als auch für private Installationen.

Technische Daten

• Eingänge: 5 (vier Satelliten-LNB-Polarisationen + ein terrestrischer oder zusätzlicher Satelliteneingang)
• Ausgänge: 6 unabhängige Ausgänge
• Frequenzbereich: 950–2400 MHz
• Leistungsaufnahme: 40 mA (geringer Stromverbrauch)
• Trennung: Ausgang-zu-Ausgang-Trennung zur Reduzierung von Übersprechen
• Bauform: kompaktes Gehäuse für Wand- oder Schrankmontage

Verwendung

Schließen Sie die Satelliten-LNB-Zuleitungen an die vier dafür vorgesehenen Satelliteneingänge an und verbinden Sie bei Bedarf eine terrestrische Antenne oder eine zusätzliche Satellitenzuleitung mit dem fünften Eingang. Führen Sie Koaxialkabel von jedem der sechs Ausgänge zu den jeweiligen Receivern oder Set-Top-Boxen. Verwenden Sie geeignete F-Steckverbinder und ziehen Sie die Verbindungen fest, um Signalverluste zu vermeiden. Die Stromversorgung erfolgt entsprechend der allgemeinen Kopfstellen- oder Multischalter-Stromversorgungsanordnung; die geringe Stromaufnahme des Geräts ermöglicht die Integration mit gängigen Netzteilen, die in privaten und kleinen gewerblichen Installationen verwendet werden.

Empfehlungen

Platzieren Sie den Multischalter an einem belüfteten, trockenen Ort, fern von starken elektromagnetischen Quellen. Verwenden Sie hochwertige Koaxialkabel und Steckverbinder, um die Signalqualität über das 950–2400-MHz-Band zu erhalten. Überprüfen Sie die Kompatibilität der angeschlossenen Receiver mit der Verteilertopologie und prüfen Sie bei der Kombination terrestrischer Signale die Frequenzpläne, um Bandkonflikte zu vermeiden.
