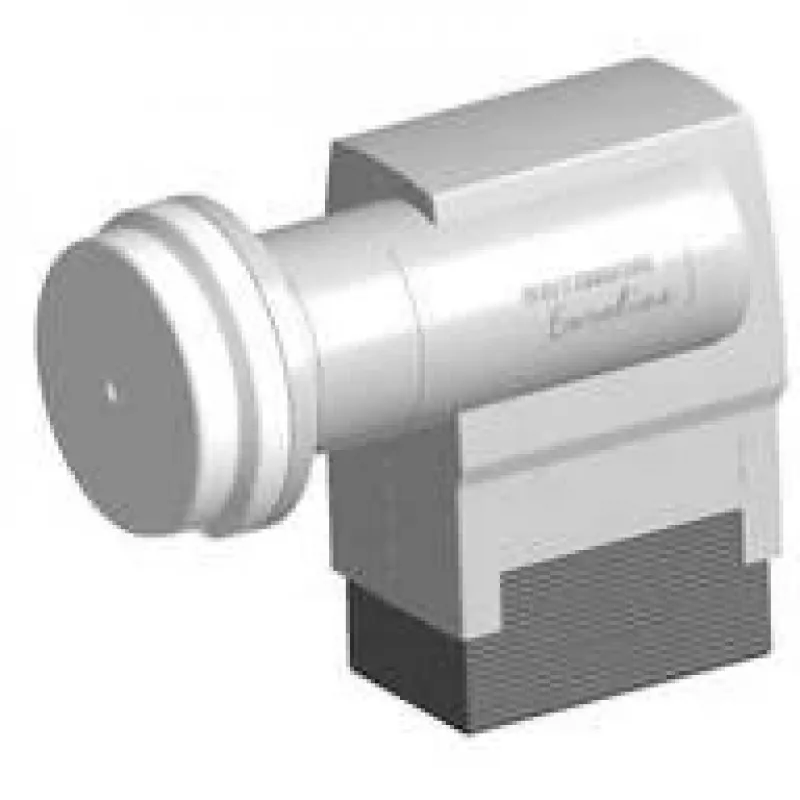

Low Noise Block downconverter Kathrein KEL 444

Der Kathrein KEL 444 Low Noise Block downconverter empfängt Satellitensignale im Frequenzbereich von 10,7 – 12,75 GHz und wandelt sie in niedrigere Zwischenfrequenzen zur weiteren Verarbeitung durch einen Receiver um. Das Gerät kombiniert einen kompakten Feedhorn mit einem integrierten LNB-Körper und bietet eine leichte und platzsparende Lösung für den Satellitenempfang, bei der eine geringe Stellfläche und eine zuverlässige Signalwandlung erforderlich sind.

Vorteile

Das kompakte Design mit einem Feedhorn-Durchmesser von 4 cm und bescheidenen Abmessungen (131 mm Breite, 108 mm Tiefe) reduziert die Abschattung des Reflektors und vereinfacht die Installation an kleinen bis mittelgroßen Satellitenantennen. Der LNB bietet eine stabile Leistung über den gesamten Ku-Band-Frequenzbereich und verwendet einen standardmäßigen F-Stecker für die Kompatibilität mit gängigen Satellitenkabeln. Der niedrige Stromverbrauch (225 mA) und ein Gewicht von 340 g machen das Gerät für Installationen geeignet, bei denen Stromaufnahme und mechanische Belastung eine Rolle spielen. Erhältlich in den Farben Schwarz und Silber für unterschiedliche Antennen-Setups.

Geeignet für (Aufgaben / Anwendungsfälle)

Technische Daten

Anwendung

Montieren Sie den Kathrein KEL 444 gemäß den Anweisungen des Antennenherstellers am Feedarm oder der Halterung und stellen Sie sicher, dass der Feedhorn auf den Brennpunkt des Reflektors ausgerichtet ist. Verbinden Sie den HF-Ausgang mit dem Satellitenreceiver oder Multischalter unter Verwendung eines hochwertigen Koaxialkabels mit F-Stecker. Die Stromversorgung erfolgt über den Receiver oder einen externen Einspeiser unter Berücksichtigung der Nennstromaufnahme des Geräts. Führen Sie einen Signalsuchlauf durch und optimieren Sie die Antennenausrichtung für optimale Signalstärke und -qualität.

Empfehlungen

Für einen zuverlässigen Langzeitbetrieb verwenden Sie verlustarme Koaxialkabel, schützen Sie alle Steckverbinder mit geeigneten Dichtungen vor Feuchtigkeit und vermeiden Sie übermäßiges Biegen in der Nähe des Anschlusses. Überprüfen Sie beim Austausch eines vorhandenen LNBs die mechanische Kompatibilität mit dem Feedarm und richten Sie die Antenne nach der Installation erneut aus, um den bestmöglichen Empfang im Frequenzbereich von 10,7–12,75 GHz sicherzustellen.
