EBC 06/G Silber, Kathrein, Kathrein EBC 06/G

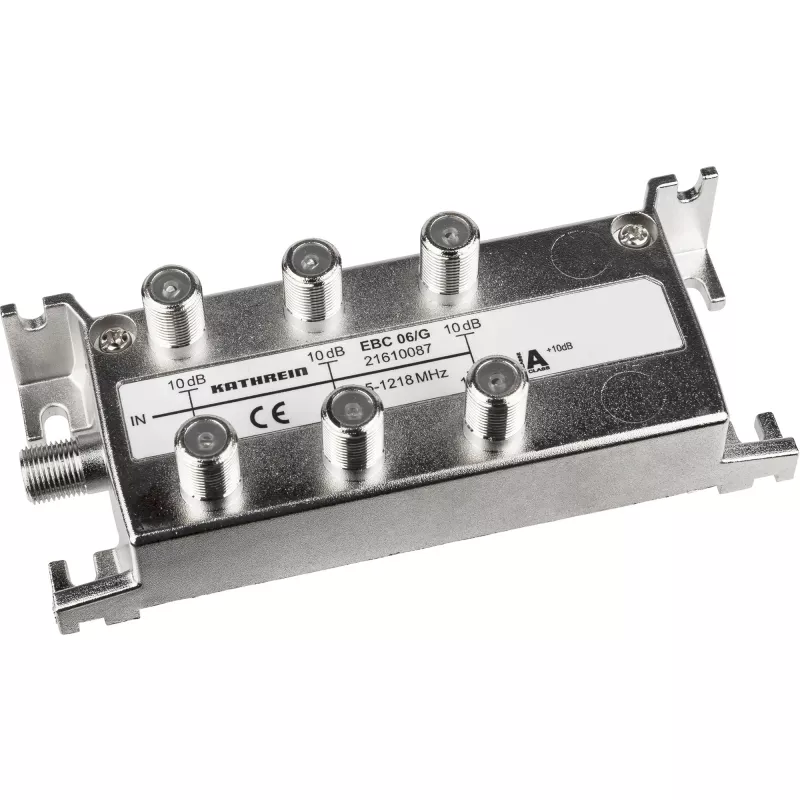

Der Kathrein EBC 06/G Silber ist ein sechsfacher Breitbandverteiler, der für 75-Ω-Systeme ausgelegt ist und einen Frequenzbereich von 5–1218 MHz abdeckt. Er verwendet F-Steckverbinder, verfügt über Trennkondensatoren an Ein- und Ausgängen und erfüllt die Schirmungsklasse A nach CENELEC EN 50083-2. Das kompakte Metallgehäuse misst 122 mm x 44 mm x 36 mm und dient zur Aufteilung und Verteilung von Kabel- oder Antennensignalen mit einer nominellen Ausgangsdämpfung von 10 dB.

Vorteile

Der EBC 06/G bietet eine zuverlässige Signalverteilung mit einer festen 10-dB-Dämpfung über alle sechs Ausgänge und eine breite Frequenzabdeckung, die für TV- und Radiodienste geeignet ist. Die eingebauten Trennkondensatoren an Ein- und Ausgängen schützen vor Gleichspannung und reduzieren Störungen, während die Konstruktion der Schirmungsklasse A eine hohe elektromagnetische Verträglichkeit gewährleistet. Seine F-Steckverbinder bieten eine gängige, einfach zu installierende Schnittstelle für Koaxialkabelsysteme.

Geeignet für

Technische Daten

Verwendung

Installieren Sie den EBC 06/G an einem trockenen, belüfteten Ort in der Nähe der ankommenden Koaxialleitung. Verbinden Sie die Hauptzuleitung mit dem Eingangs-F-Steckverbinder und schließen Sie Koaxialkabel an die sechs Ausgangs-F-Steckverbinder an, die zu Empfängern oder Verteilungspunkten führen. Stellen Sie sicher, dass alle Verbindungen handfest angezogen sind und verwenden Sie bei Bedarf einen Drehmomentschlüssel mit dem vom Hersteller empfohlenen Drehmoment, um Beschädigungen zu vermeiden. Beachten Sie die Polaritäts- und Erdungsanforderungen der gesamten Installation und halten Sie die Kabellängen so kurz wie praktisch möglich, um zusätzliche Verluste zu minimieren.

Empfehlungen

Für eine optimale Leistung verwenden Sie den EBC 06/G in 75-Ω-Systemen mit ordnungsgemäß geschirmtem Koaxialkabel und sorgen Sie für eine gute Erdung des Antennen- oder Kabelsystems. Platzieren Sie den Verteiler nicht in Bereichen mit übermäßiger Feuchtigkeit oder Hitze. Wenn eine zusätzliche Verstärkung erforderlich ist, platzieren Sie einen kompatiblen Verstärker vor dem Splitter und achten Sie darauf, die angegebenen Eingangspegel des Geräts nicht zu überschreiten.
