Richtantenne QuWireless QuMax XR LTE High Band

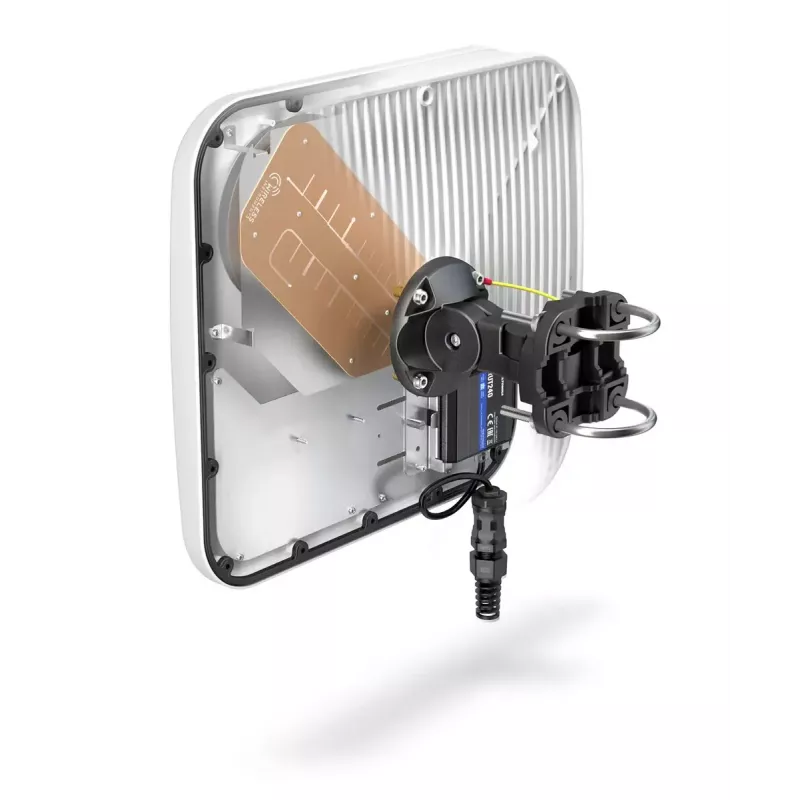

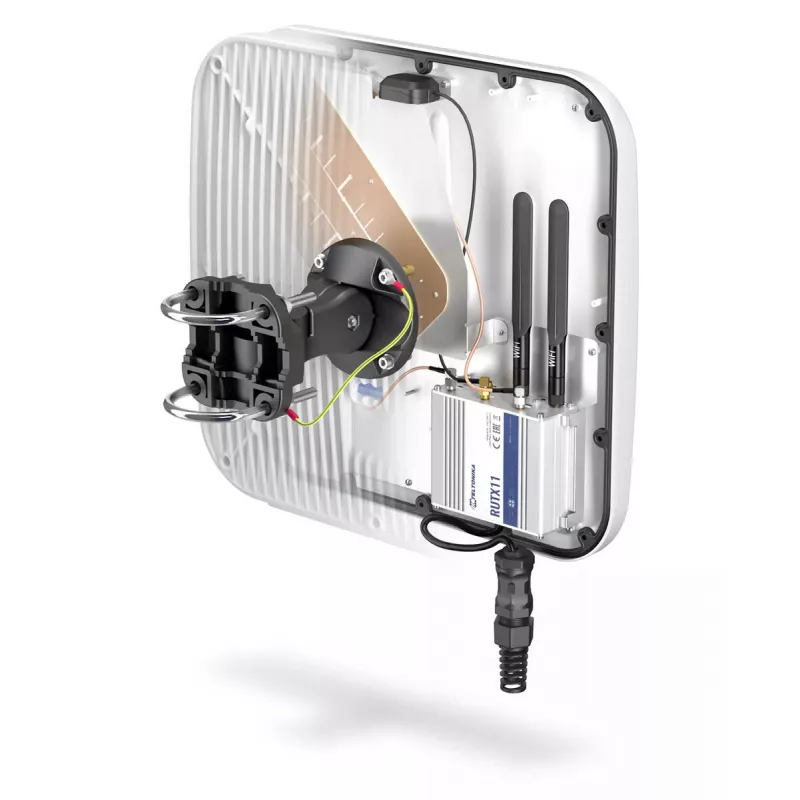

Die QuWireless QuMax XR LTE High Band ist eine Richtantenne für den Außenbereich mit integriertem Gehäuse, das zur Aufnahme kompatibler Teltonika Router (Modelle RUT200/240/241/950/951/955/956/X09/X11) konzipiert wurde. Sie wurde für weitreichende Verbindungen zu Basisstationen entwickelt und unterstützt mehrere LTE-Bänder mit hohem Gewinn und dualer Polarisation, um den Empfang und die Übertragung in fest installierten industriellen Anwendungen zu verbessern. Das Gehäuse ist für den Außeneinsatz ausgelegt und bietet Platz für Originale interne Teltonika GPS- und WLAN-Antennen.

Vorteile

Die QuMax XR High Band bietet einen hohen Richtgewinn (bis zu 12–13 dBi über die unterstützten LTE-Bänder) und duale Polarisation für stabile Verbindungen über große Entfernungen. Das integrierte Gehäuse ermöglicht die Montage eines Teltonika Routers im Inneren, was die Installation vereinfacht und die Geräte in Außen- und Industrieumgebungen schützt. Die Antenne deckt eine breite Palette von LTE-Bändern ab und verfügt über einen PoE/LAN-Anschluss für eine bequeme Bereitstellung.

Geeignet für

• Feste LTE-Außenverbindungen zu weit entfernten Basisstationen
• Internetkonnektivität für industrielle und abgelegene Standorte
• Installationen, die ein geschütztes Gehäuse für einen Teltonika Router erfordern
• Anwendungen, die ein verbessertes LTE-Signal und eine optimale Platzierung von GPS- und WLAN-Antennen benötigen

Technische Daten

• Modell: QuMax XR LTE High Band (MPN: AXRLH)
• Gewinn: bis zu 12–13 dBi (je nach Band)
• Frequenzbereich: 0,694–0,96 GHz und 2,3–2,7 GHz (deckt mehrere LTE-Bänder ab)
• Polarisation: dual
• Anschluss: PoE/LAN inklusive
• Abmessungen: 392 mm × 99 mm × 392 mm
• Kompatible Teltonika Router: RUT200, RUT240, RUT241, RUT900, RUT901, RUT950, RUT951, RUT955, RUT956, RUTX09, RUTX11

Anwendung

Montieren Sie die QuMax XR Antenne an einem Ort mit freier Sichtlinie zur Ziel-Basisstation und befestigen Sie sie mit geeignetem Befestigungsmaterial. Installieren Sie einen kompatiblen Teltonika Router im Antennengehäuse und setzen Sie bei Bedarf Originale interne Teltonika GPS- und WLAN-Antennen ein. Verbinden Sie den Router über den PoE/LAN-Anschluss und konfigurieren Sie die Netzwerkeinstellungen gemäß der Router-Dokumentation. Justieren Sie Azimut und Neigung für optimale Signalstärke und fixieren Sie die Antennenposition nach Abschluss der Ausrichtung.

Empfehlungen

Für beste Leistung platzieren Sie die Antenne mit ungehinderter Sicht zur Basisstation, stellen Sie die Bandkompatibilität mit dem Mobilfunkanbieter sicher und verwenden Sie Originale interne Teltonika Antennen für GPS-/WLAN-Funktionen. Überprüfen Sie regelmäßig die Befestigung und die Kabelverbindungen in rauen Umgebungen.
