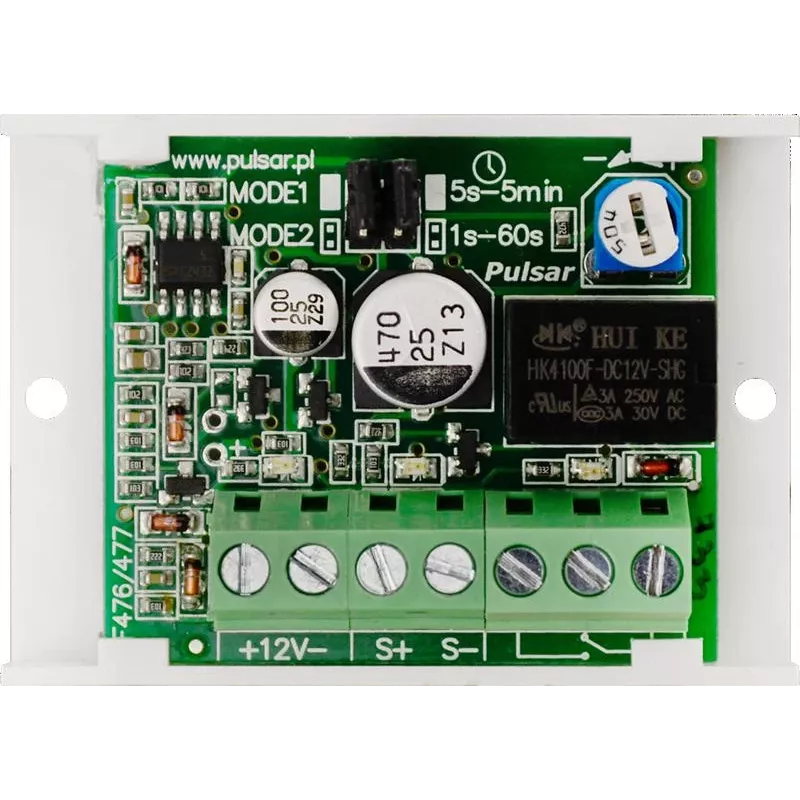

Pulsar AWZ525 Zeitrelais-Modul

In Zutrittskontroll- und Alarmanlagen ist die präzise zeitliche Steuerung der Relaisaktivierung oft entscheidend. Das Pulsar AWZ525 Zeitrelais-Modul bietet eine zuverlässige Lösung, um ein Relais nach einer eingestellten Verzögerung zu aktivieren, mit einstellbarer Zeit von 1 Sekunde bis 450 Sekunden. Es ist für die Integration in Steuerungstafeln, Automationssysteme und kundenspezifische Elektronikprojekte konzipiert, wo eine kompakte, stromsparende Zeitfunktion benötigt wird.

Technische Daten

• Versorgungsspannung: 10V - 30V DC
• Stromaufnahme: max. 20 mA
• Relais: 1x Wechsler (SPDT), 1A @ 30V DC / 0,5A @ 50V AC
• Zeiteinstellung: 1 s - 450 s über Potentiometer
• Betriebsart: Einschaltverzögerung (monostabil)
• Trigger-Eingang: Aktiv niedrig (GND) oder aktiv hoch (V+)
• Anzeigen: Betriebs-LED, Relaisstatus-LED
• Schutz: Verpolungsschutz
• Anschluss: Schraubklemmen
• Betriebstemperatur: -10°C bis +50°C
• Montage: PCB-Modul

Warum dieses Modul wählen

Das AWZ525 bietet eine einfache und kostengünstige Möglichkeit, Ihrem System eine Zeitverzögerungsfunktion hinzuzufügen. Sein weiter Versorgungsspannungsbereich und die geringe Leistungsaufnahme machen es für batteriebetriebene oder Niederspannungsanwendungen geeignet. Das Potentiometer ermöglicht eine feine Einstellung der Verzögerungszeit, und die LED-Anzeigen bieten einen klaren Status auf einen Blick. Die robusten Schraubklemmen gewährleisten sichere Verbindungen, und der Verpolungsschutz verhindert versehentliche Schäden.

Ideale Anwendungsfälle

• Zutrittskontrollsysteme: Verzögerte Türöffneraktivierung nach einer Anforderung
• Alarmanlagen: Verzögerte Sirene oder Benachrichtigung nach Sensorauslösung
• Automation: Sequenzielles Starten mehrerer Geräte
• Kundenspezifische Elektronik: Zeitfunktionen für Mikrocontroller-Projekte

Wissenswertes

Das Modul arbeitet im monostabilen Modus: Bei Auslösung wird das Relais nach der eingestellten Verzögerung aktiviert und bleibt aktiviert, solange der Trigger anliegt. Es kann entweder durch Anlegen von Masse oder durch Anlegen einer positiven Spannung ausgelöst werden, was Flexibilität bei der Integration bietet. Das Modul wird als blanke Platine zur Integration in größere Baugruppen geliefert; es ist kein eigenständiges Hutschienen-Gerät. Überprüfen Sie vor dem Anschließen der Stromversorgung immer die Polarität.
