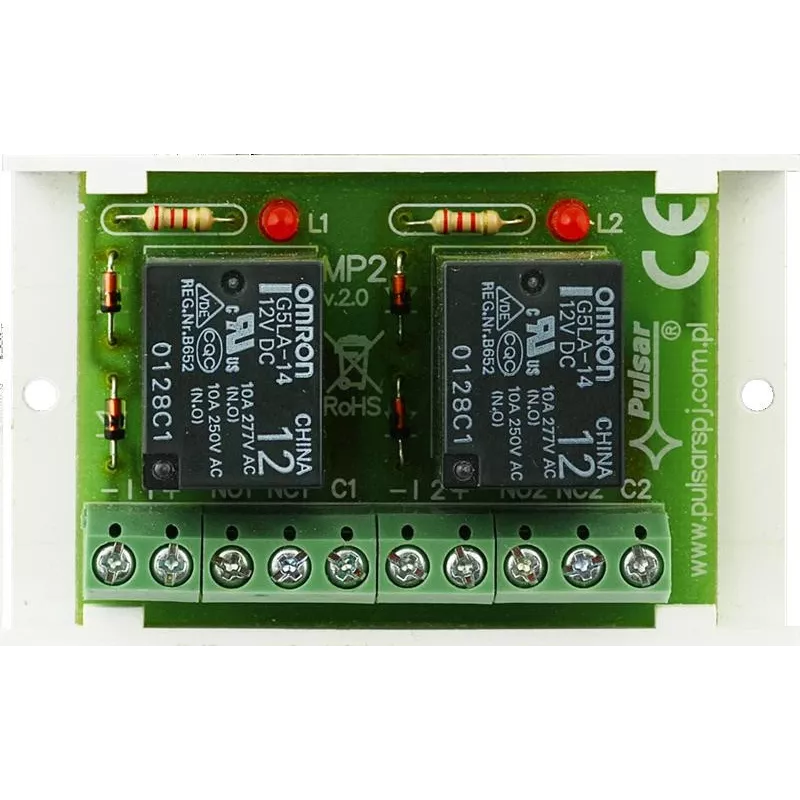

PULSAR AWZ529 Relaismodul SPDT 10-16V DC 2A

Das PULSAR AWZ529 ist ein kompaktes und zuverlässiges Relaismodul für den Einsatz in Sicherheitssystemen, Zutrittskontrollen, Videoüberwachung und allgemeinen Schaltanwendungen. Mit einem einpoligen Umschalter (SPDT), Schraubklemmen und einer LED-Statusanzeige bietet dieses Modul eine einfache Installation und klare Betriebsrückmeldung.

Vorteile

Dieses Relaismodul bietet eine robuste Schaltlösung mit einem weiten Eingangsspannungsbereich von 10-16V DC, wodurch es mit vielen Spannungsquellen kompatibel ist. Die Schraubbefestigung gewährleistet eine sichere Montage, während die LED eine schnelle visuelle Bestätigung des Relaisstatus ermöglicht. Mit einem maximalen Kontaktstrom von 2A DC und 0,5A AC eignet es sich für Schaltaufgaben mit geringer Leistung.

Geeignet für

• Sicherheitssysteme und Alarmanlagen
• Zutrittskontrollsysteme
• Schalten von Videoüberwachungskameras
• Allgemeine Niederspannungsschaltungen

Wichtige Spezifikationen

• Relais-Typ: SPDT (Single Pole Double Throw)
• Anzahl der Relais: 1
• Eingangsspannung (Spule): 10V - 16V DC
• Kontaktkonfiguration: Schließer (NO), Öffner (NC)
• Max. Kontaktstrom (DC): 2A
• Max. Kontaktspannung (DC): 30V DC
• Max. Kontaktstrom (AC): 0,5A
• Max. Kontaktspannung (AC): 125V AC
• Stromaufnahme (Spule): 25mA
• Befestigungsart: Schraubbefestigung
• Anschlussart: Schraubklemmen
• Statusanzeige: LED
• Betriebstemperatur: -10°C bis +40°C

Empfehlungen

Für eine optimale Leistung stellen Sie sicher, dass die Eingangsspannung innerhalb des angegebenen Bereichs liegt und die Last die maximalen Nennwerte nicht überschreitet. Verwenden Sie geeignete Kabelquerschnitte für die Schraubklemmen und befestigen Sie das Modul fest auf einer Montagefläche.
