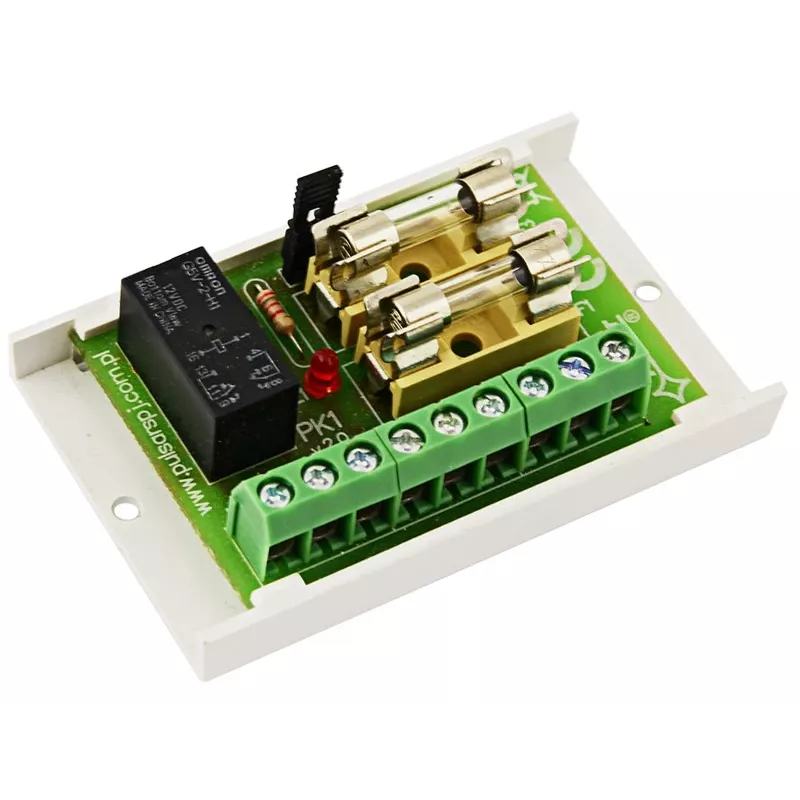

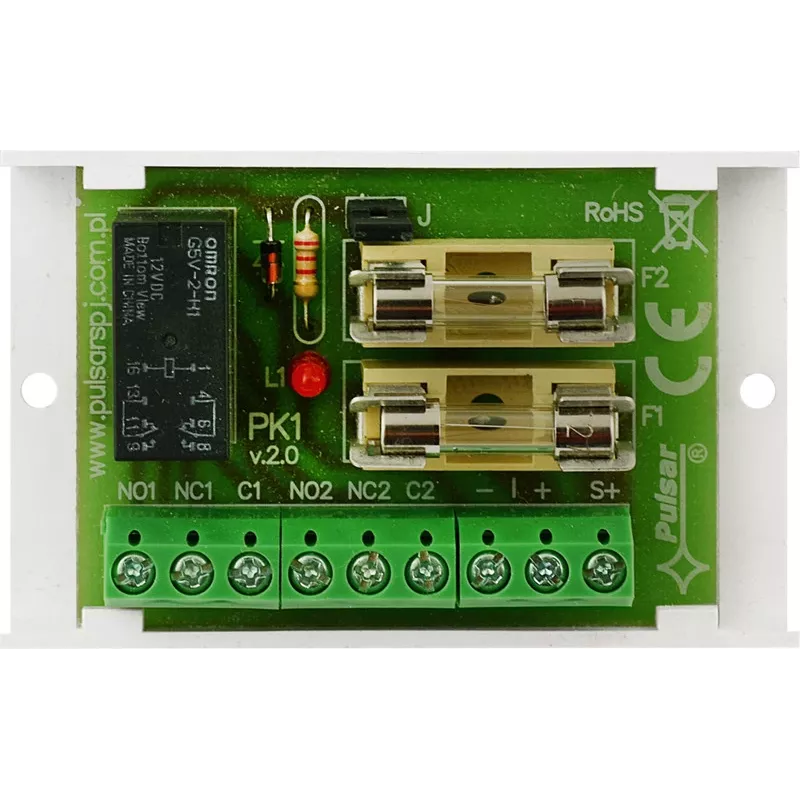

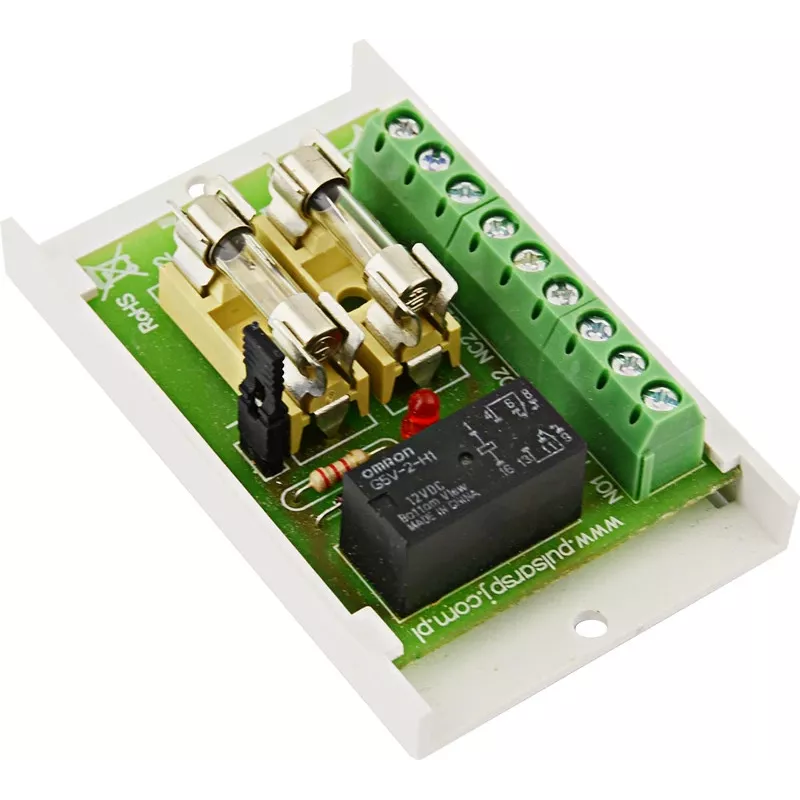

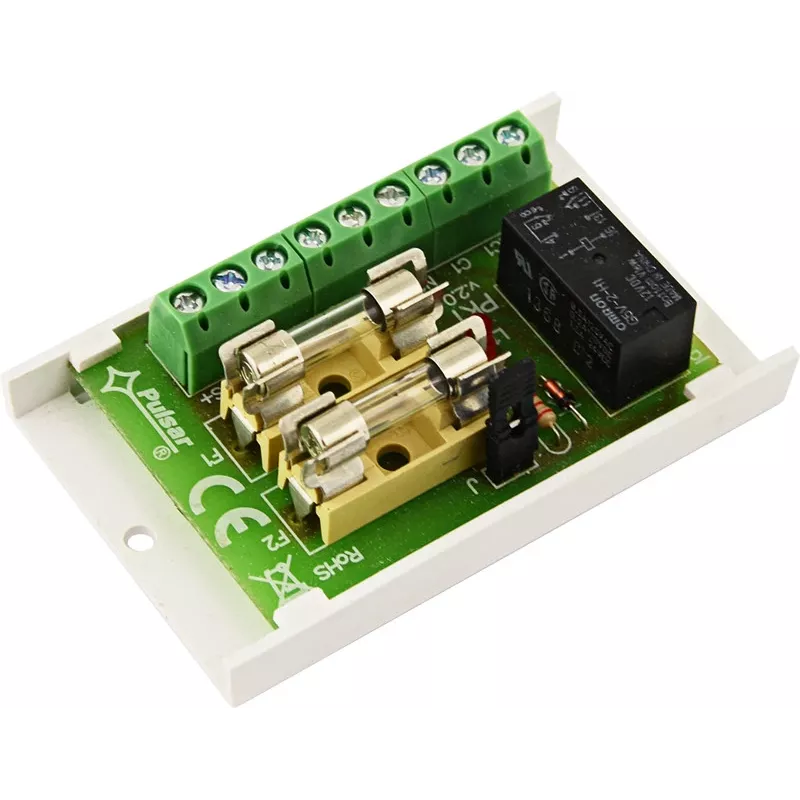

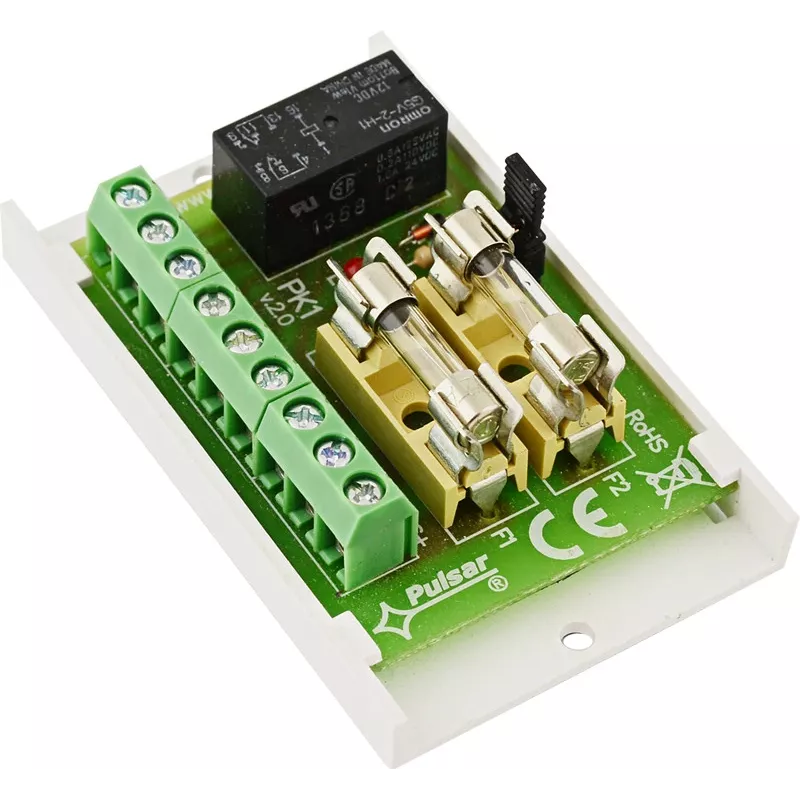

PULSAR AWZ513 Relaismodul SPDT 2A 10-30V DC DIN-Schiene

Das PULSAR AWZ513 ist ein kompaktes und zuverlässiges Einzelrelaismodul für eine Vielzahl von Steuerungs- und Automatisierungsanwendungen. Mit einem SPDT-Kontakt (Single Pole Double Throw) bietet es sowohl Schließer- (NO) als auch Öffnerkontakte (NC) und eignet sich zum Schalten von Lasten bis zu 2A bei 30V DC oder 50V AC. Das Modul akzeptiert einen weiten Eingangsspannungsbereich von 10-30V DC bei geringer Stromaufnahme (20mA bei 12V, 10mA bei 24V). Es kann auf einer DIN-Schiene (TS-35) oder per Schraubbefestigung montiert werden, die Anschlüsse erfolgen über Schraubklemmen für sichere Verdrahtung. Ideal für Zutrittskontrolle, Alarmanlagen, Automatisierung und CCTV-Anwendungen.

Vorteile

Das AWZ513 bietet eine kompakte Bauform, geringen Stromverbrauch und flexible Montagemöglichkeiten. Das SPDT-Relais ermöglicht sowohl NO- als auch NC-Schaltung, was den Schaltungsentwurf vereinfacht. Der weite Eingangsspannungsbereich gewährleistet Kompatibilität mit verschiedenen Netzteilen, und die Schraubklemmen bieten zuverlässige, werkzeuglose Verbindungen.

Geeignet für

• Zutrittskontrollsysteme
• Alarm- und Sicherheitssysteme
• Gebäudeautomation
• CCTV und Überwachung
• Industrielle Steuerungstafeln

Technische Daten

• Relais-Typ: SPDT (Single Pole Double Throw)
• Anzahl Relais: 1
• Eingangsspannung: 10-30V DC
• Max. Kontaktstrom: 2A
• Max. Kontaktspannung (DC): 30V DC
• Max. Kontaktspannung (AC): 50V AC
• Stromaufnahme: 20mA @ 12V DC, 10mA @ 24V DC
• Montage: DIN-Schiene (TS-35) oder Schraubbefestigung
• Anschluss: Schraubklemmen
• Betriebstemperatur: -10°C bis +40°C
• Betriebsfeuchte: 20% bis 90% RH (nicht kondensierend)

Empfehlungen

Für optimale Leistung verwenden Sie ein geregeltes DC-Netzteil innerhalb des angegebenen Spannungsbereichs. Stellen Sie sicher, dass der Laststrom 2A nicht überschreitet. Das Modul ist nicht für induktive Lasten ohne externe Beschaltung geeignet.
