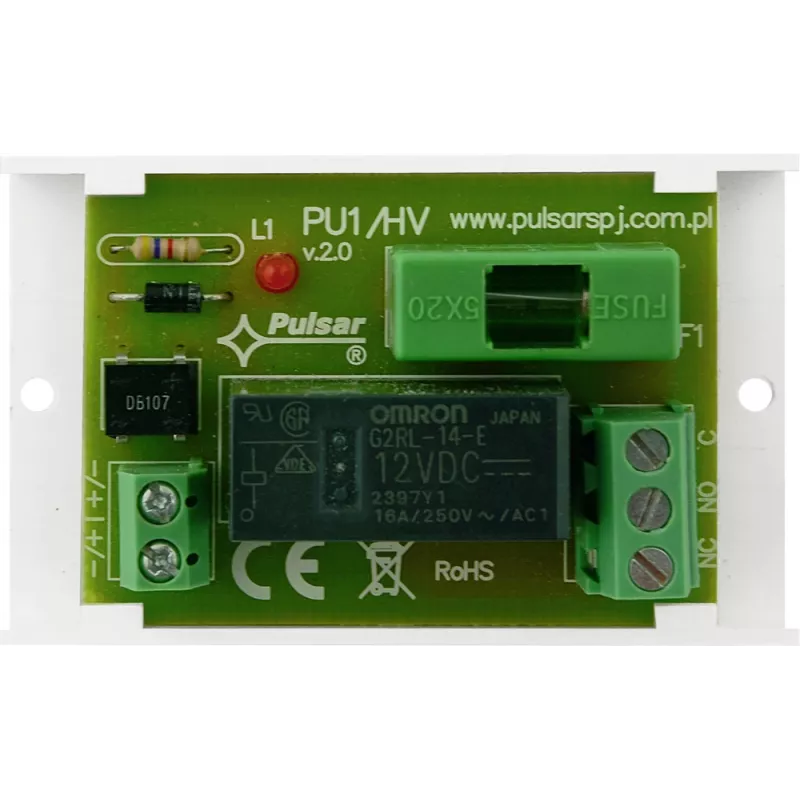

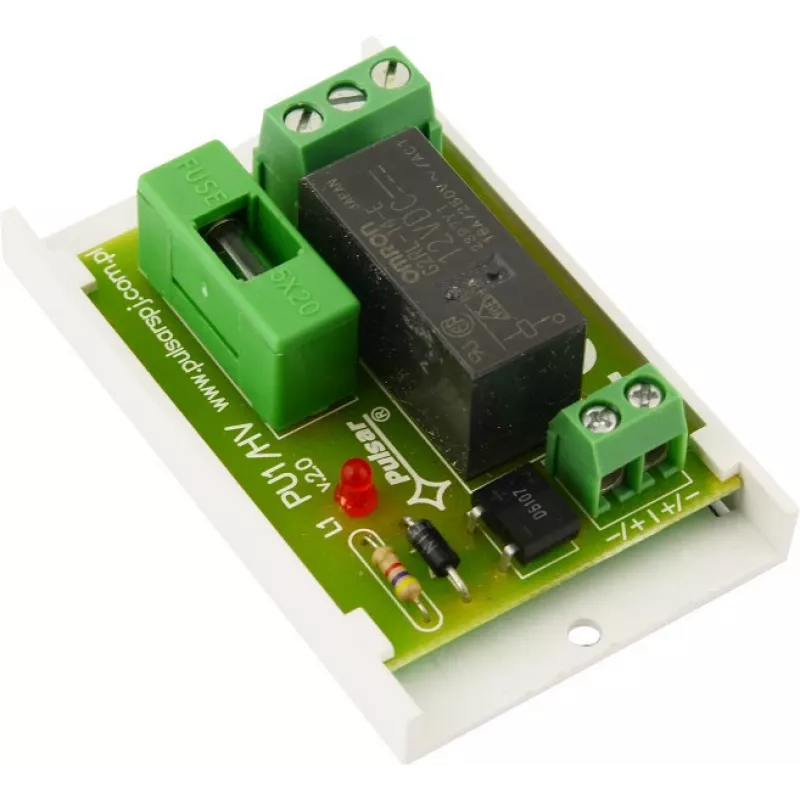

Pulsar AWZ514 Relaismodul, 1x SPDT, 10-16V DC, 1A, Schraubklemmen

Das Pulsar AWZ514 ist ein hochwertiges Relaismodul für den Einsatz in Alarmanlagen, Zutrittskontrolle, Videoüberwachung und Automatisierungsanwendungen. Es verfügt über ein einzelnes SPDT-Relais (Single Pole Double Throw) mit Schraubklemmen für sichere Verbindungen. Das Modul arbeitet mit einer Eingangsspannung von 10-16V DC und unterstützt einen maximalen Kontaktstrom von 1A bei bis zu 30V DC oder 50V AC. Es enthält eine LED-Anzeige für den Relaisstatus und bietet Schutzfunktionen wie Kurzschluss- und Verpolungsschutz. Das Design für die Oberflächenmontage ermöglicht eine einfache Installation in verschiedenen Gehäusen.

Vorteile

Zuverlässiges Schalten mit galvanischer Trennung zwischen Spule und Kontakten gewährleistet einen sicheren Betrieb. Die LED-Anzeige gibt eine klare visuelle Rückmeldung über den Relaisstatus. Schraubklemmen vereinfachen die Verkabelung und Wartung. Schutzfunktionen schützen das Modul und die angeschlossenen Geräte.

Geeignet für

• Alarmanlagen
• Zutrittskontrollsysteme
• Videoüberwachungssysteme
• Automatisierungsprojekte

Wichtige Spezifikationen

• Anzahl der Relais: 1
• Relais-Typ: SPDT
• Eingangsspannung (Spule): 10-16V DC
• Max. Kontaktstrom: 1A
• Max. Kontaktspannung (DC): 30V DC
• Max. Kontaktspannung (AC): 50V AC
• Kontaktkonfiguration: C (Common), NO (Schließer), NC (Öffner)
• Anschlussart: Schraubklemmen
• LED-Anzeige: Ja (Relaisstatus)
• Betriebstemperatur: -10°C bis +40°C
• Schutzfunktionen: Kurzschlussschutz (SCP), Verpolungsschutz
• Montageart: Oberflächenmontage
• Galvanische Trennung: Ja

Empfehlungen

Für eine optimale Leistung stellen Sie sicher, dass die Eingangsspannung im angegebenen Bereich liegt und die Last die maximalen Kontaktwerte nicht überschreitet. Verwenden Sie geeignete Kabelquerschnitte für die Schraubklemmen.
