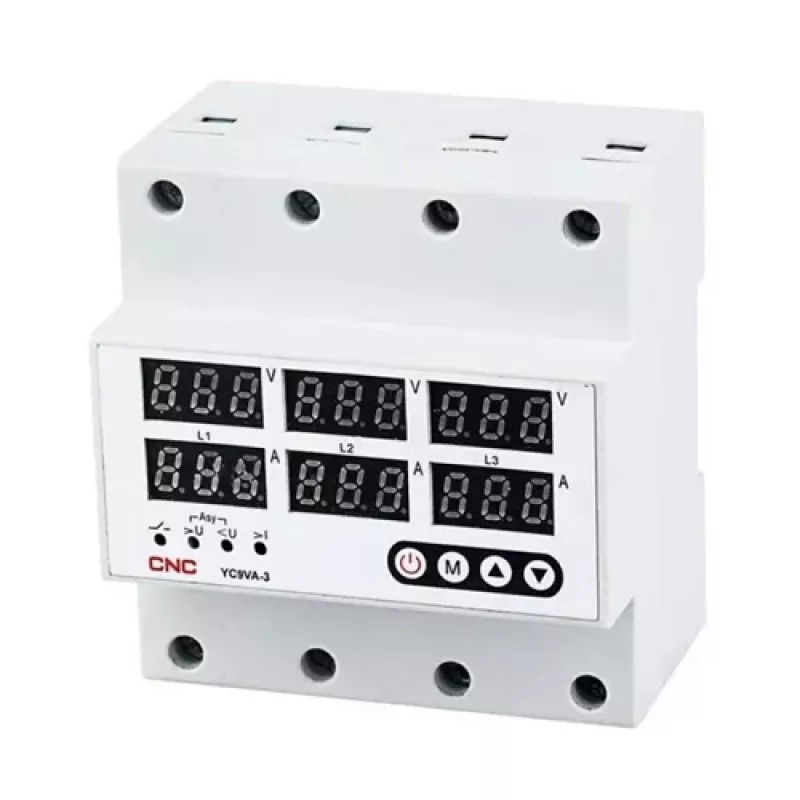

CNC EL240333 Spannungs- und Stromüberwachungsrelais, 63A, 3-Phasen, Hutschienenmontage, einstellbarer Schutz

Dreiphasiges Spannungs- und Stromüberwachungsrelais für den zuverlässigen Schutz von Motoren und elektrischen Anlagen. Dieses 63A Überwachungsgerät prüft kontinuierlich Über-/Unterspannung, Über-/Unterstrom, Phasenfolge, Phasenausfall und Phasenunsymmetrie und gewährleistet so einen zuverlässigen Betrieb in industriellen und gewerblichen Installationen.

Vorteile

Umfassender Schutz in einem einzigen Gerät: Das Relais überwacht alle kritischen elektrischen Parameter jeder Phase unabhängig. Einstellbare Auslöseschwellen und Verzögerungszeiten ermöglichen eine präzise Anpassung an Ihre Anwendung und verhindern Fehlauslösungen und Geräteschäden. Das klare LCD-Display liefert Echtzeitwerte und Störungsanzeigen und vereinfacht Inbetriebnahme und Diagnose. Die Hutschienenmontage ermöglicht eine schnelle Installation in Standardverteilern.

Geeignet für

• Drehstrommotorschutz in Pumpen, Kompressoren, Förderanlagen und HLK-Systemen
• Schutz empfindlicher Geräte gegen Phasenausfall, Phasendrehung und Spannungsschwankungen
• Industrielle Schalttafeln und Werkzeugmaschinen, die eine zuverlässige Stromüberwachung erfordern
• Gewerbegebäude mit Drehstromversorgung und kritischen Lasten

Technische Daten

• Bemessungsstrom: 63 A
• Phasenzahl: 3
• Bemessungsbetriebsspannung: AC 230 V (L-N) / 400 V (L-L), 50/60 Hz
• Überspannungsschutz: AC 230–300 V einstellbar pro Phase
• Unterspannungsschutz: AC 150–210 V einstellbar pro Phase
• Überstromschutz: 1–63 A einstellbar
• Unterstromschutz: 0,1–60 A einstellbar
• Phasenfolge-, Phasenausfall- und Phasenunsymmetrieschutz (einstellbare Schwelle)
• Wiedereinschaltverzögerung: 0,1–30 s einstellbar
• Auslöseverzögerung: 0,1–30 s einstellbar
• Anzeige: LCD
• Montage: 35 mm Hutschiene
• Hilfskontakt: 1 NO, AC 250 V 6 A
• Anschlussquerschnitt: bis 25 mm²
• Betriebstemperatur: -20 °C bis +55 °C
• Schutzart: IP20

Empfehlungen

Für einen zuverlässigen Drehstromschutz installieren Sie dieses Relais vor kritischen Lasten. Stellen Sie die Spannungs- und Stromgrenzwerte gemäß den Spezifikationen des Geräteherstellers ein. Nutzen Sie die einstellbaren Verzögerungszeiten, um Auslösungen bei kurzzeitigen Schwankungen zu vermeiden. Überprüfen Sie die Einstellungen regelmäßig und testen Sie das Relais, um einen kontinuierlichen Schutz zu gewährleisten.
