Proto shield Arduino MKR Proto Shield Blue

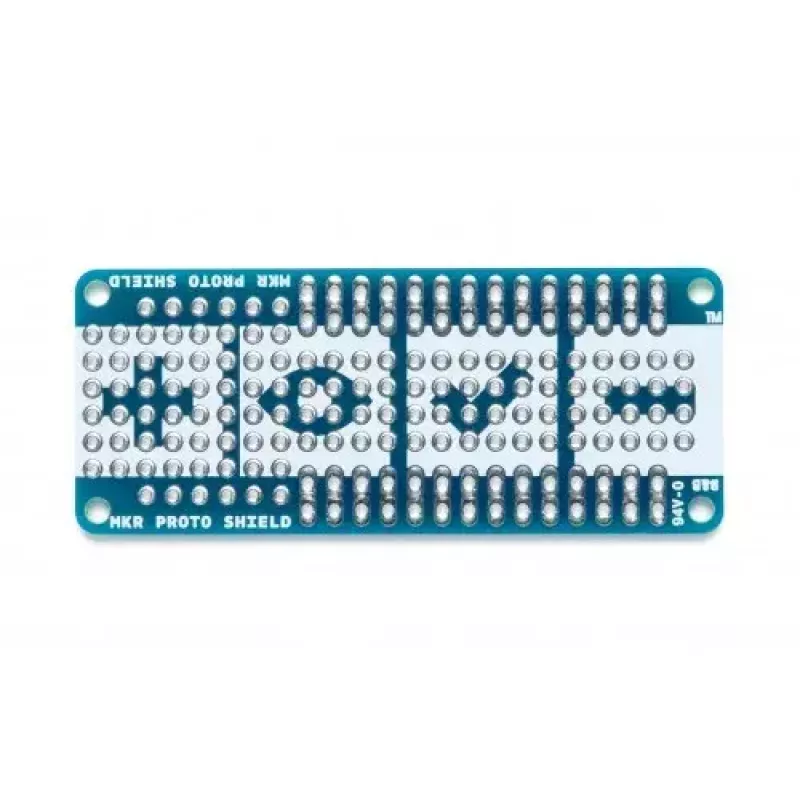

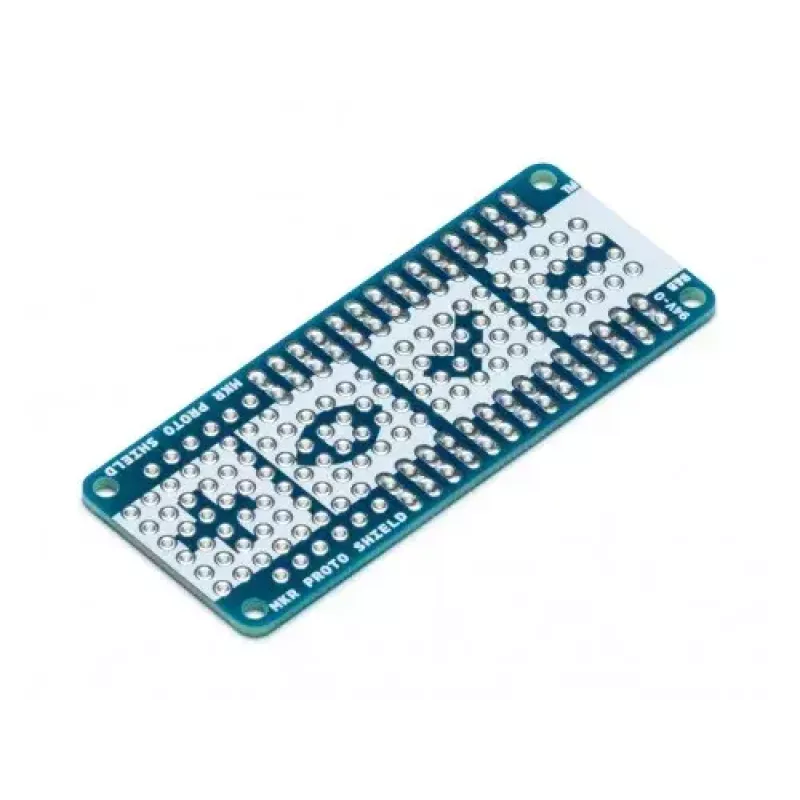

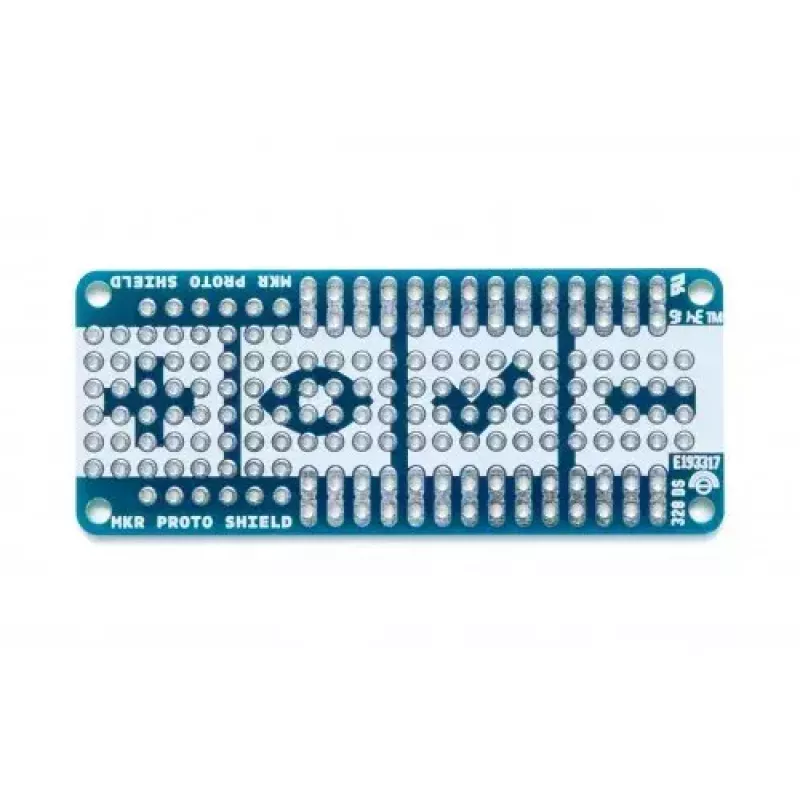

Das Arduino MKR Proto Shield Blau ist ein kompaktes Prototyping-Shield für Arduino MKR-Boards. Es wird über die mitgelieferten Buchsen- und Stiftleisten direkt auf ein MKR-Board gesteckt und bietet für jeden Pin des Boards einen doppelten Breakout-Anschluss sowie zahlreiche lötbare Durchgangslöcher auf einem Standardraster von 0,1" (2,54 mm). Mit seiner geringen Grundfläche (25 mm × 61,5 mm) und einem Gewicht von etwa 13 g unterstützt das Shield den schnellen Schaltungsaufbau und die individuelle Platzierung von Bauteilen für Entwicklungs- und Hobbyprojekte.

Vorteile

Das Shield dupliziert alle Pins des MKR-Boards auf praktische Anschlussleisten, vereinfacht das Löten durch das regelmäßige 0,1"-Raster und wird mit den mitgelieferten Stiftleisten direkt auf den MKR-Formfaktor montiert. Seine kompakte Größe und das geringe Gewicht machen es ideal für platzbeschränkte Prototypen, wobei der volle Zugriff auf die Signale des Boards für Sensoren, Aktoren und Kommunikationsmodule erhalten bleibt.

Geeignet für

• Schnelles Prototyping mit Arduino MKR-Boards
• Testen und Verdrahten von Sensoren, Modulen und Breakout-Komponenten
• Kompakte Embedded-Projekte, die kundenspezifische gelötete Schaltungen erfordern

Wichtige Spezifikationen

• Kompatibilität: Arduino MKR-Serien-Boards
• Abmessungen: 25 mm (Breite) × 61,5 mm (Tiefe)
• Gewicht: ca. 13 g

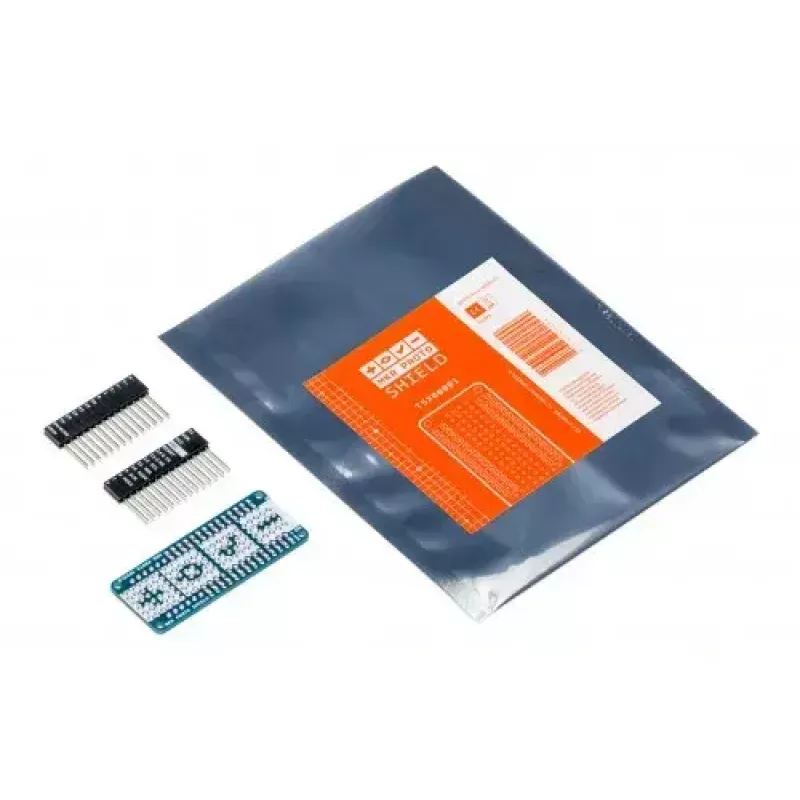

• Anschlusstyp: mitgelieferte Buchsen- und Stiftleisten für direkte Verbindung
• Prototypenbereich: lötbare Durchgangslöcher auf 0,1" (2,54 mm) Raster
• Hersteller: Arduino, MPN TSX00001, EAN 8137470202442

Anwendung

Befestigen Sie die mitgelieferten Stift- und Buchsenleisten am Protoshield, falls diese nicht vorinstalliert sind, richten Sie das Shield an den Pins des MKR-Boards aus und drücken Sie die Leisten zusammen, bis das Shield fest sitzt. Verwenden Sie die duplizierten Stiftleisten, um während der Entwicklung Jumper-Kabel oder Komponenten anzuschließen. Platzieren und löten Sie Bauteile auf dem 0,1"-Rasterbereich für dauerhafte Verbindungen und achten Sie dabei auf die korrekte Polarität und Signalführung für Ihre Schaltung.

Empfehlungen

Die Platine ist für das Prototyping mit Niederspannung mit Arduino MKR-Boards vorgesehen. Treffen Sie beim Umgang mit Komponenten geeignete ESD-Vorsichtsmaßnahmen und überprüfen Sie die Strom- und Signalverbindungen, bevor Sie die Spannung anlegen. Bei dauerhaften Installationen sollten die Lötstellen überprüft und bei schwereren Bauteilen oder Kabeln eine Zugentlastung verwendet werden.
