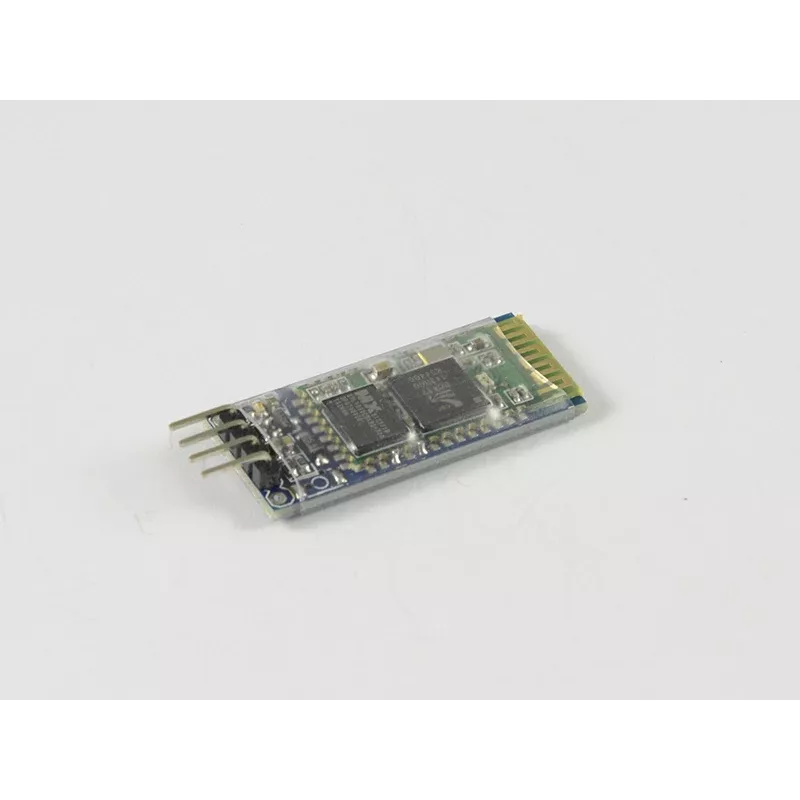

ALLNET 4duino Wireless Modul HC-06 Bluetooth Slave Only (ALL-B-59B37)

Die drahtlose Konnektivität zu Arduino- oder Raspberry-Pi-Projekten kann ohne die richtige Hardware eine Herausforderung sein. Das ALLNET 4duino Wireless Modul HC-06 löst dies durch eine einfache Bluetooth-Slave-Verbindung für die serielle Kommunikation, sodass Ihr Mikrocontroller mit Smartphones, Tablets oder anderen Bluetooth-Mastern kommunizieren kann.

Für wen ist es geeignet

Maker, Hobbyisten und Entwickler, die ein kostengünstiges, einfach zu bedienendes Bluetooth-Modul für drahtlose Kurzstreckenprojekte benötigen. Es ist ideal für Fernsteuerung, Datenprotokollierung oder drahtlose Sensoranwendungen, bei denen eine reine Slave-Verbindung ausreicht.

Hauptmerkmale

• Bluetooth 2.0 + EDR mit reinem Slave-Betrieb
• UART-Seriellschnittstelle für direkte Verbindung mit Mikrocontrollern
• Breiter Betriebsspannungsbereich: 3,6 V bis 6 V DC
• Integrierte PCB-Antenne mit bis zu 10 Metern Reichweite
• Konfigurierbar über AT-Befehle (Standard-Baudrate 9600, PIN 1234)
• LED-Anzeige für Verbindungsstatus

Spezifikationen

• Bluetooth-Version: 2.0 + EDR
• Betriebsmodus: Nur Slave
• Kommunikationsschnittstelle: UART (Seriell)
• Betriebsspannung: 3,6 V - 6 V DC
• Logikpegel: 3,3 V TTL (5V-toleranter RX-Pin)
• Standard-Baudrate: 9600 bps
• Standard-Pairing-PIN: 1234
• Funkreichweite: Bis zu 10 Meter (Klasse 2)
• Frequenzband: 2,4 GHz ISM-Band
• Antennentyp: Integrierte PCB-Antenne
• Chipsatz: CSR BC417143
• Stromverbrauch (Betrieb): ~30-50 mA
• Stromverbrauch (Standby): ~8 mA
• AT-Befehl-Unterstützung: Ja
• LED-Anzeige: Ja
• Kompatibilität: Arduino, Raspberry Pi, Mikrocontroller
• Betriebstemperatur: -20°C bis +85°C

Tipps

Beim Anschluss an ein 5V-System wie Arduino Uno ist der RX-Pin des Moduls 5V-tolerant, aber der TX-Pin gibt 3,3V-Logik aus. Verwenden Sie einen Pegelwandler, wenn Ihr Master-Gerät 5V-Logikpegel benötigt. Das Modul ist nur als Slave ausgelegt und kann daher keine Verbindungen zu anderen Bluetooth-Geräten initiieren.
