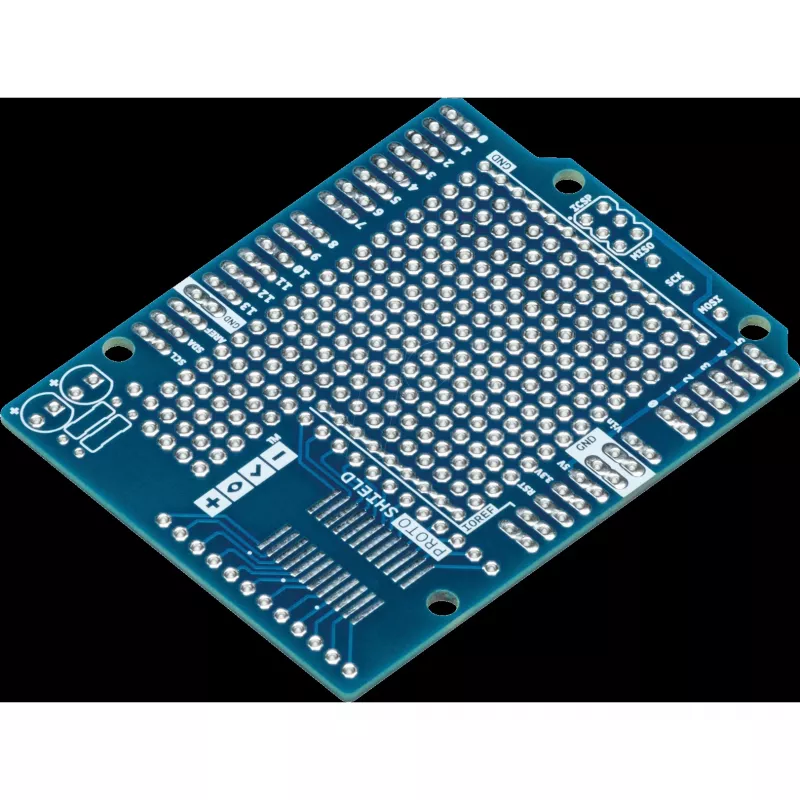

Arduino Prototyping Shield TSX00083 für Arduino Uno mit integriertem Breadboard-Bereich

Prototyping Shield Arduino TSX00083 für Arduino Uno mit integriertem Breadboard-Bereich ist eine Erweiterungsplatine, die auf einen Arduino Uno gesteckt wird und eine kompakte, lötfreie Prototyping-Oberfläche bietet. Das Shield enthält einen kleinen Klebe-Breadboard-Bereich und klar geführte Zugänge zu den digitalen und analogen Pins des Uno, sodass Bauteile und Jumper-Kabel direkt auf dem Shield platziert werden können, um Schaltungen schnell aufzubauen und zu testen. Das Design soll die Entwicklung von Sketchen und Hardware-Layouts ohne dauerhaftes Löten beschleunigen.

Vorteile

Das Shield bietet einen sofortigen, integrierten Breadboard-Bereich, der den Bedarf an separaten Breadboards und unordentlicher Verkabelung auf dem Arbeitstisch reduziert. Die Stiftleisten sind für einen einfachen Zugriff auf die Arduino-Uno-Signale ausgerichtet, und die kompakte Grundfläche bewahrt den Formfaktor des Uno und fügt gleichzeitig eine ordentliche Prototyping-Oberfläche hinzu. Dieses Setup ermöglicht eine schnellere Iteration von Schaltungen und ein leichteres Debugging von Sketchen, indem die Bauteile nah am Mikrocontroller bleiben und klare Verbindungen erhalten bleiben.

Geeignet für

• Schnelles Prototyping von Sensor- und Aktorschaltungen mit Arduino Uno
• Bildungsübungen und Klassenzimmerdemonstrationen mit einfachen elektronischen Aufbauten
• Testen und Debuggen von Arduino-Sketchen mit temporären Bauteillayouts
• Kleines Breadboarding, wenn der Platz auf dem Schreibtisch begrenzt ist

Wichtige Spezifikationen

• Formfaktor kompatibel mit den Stiftleisten und der Grundfläche des Arduino Uno
• Integrierter Klebe-Steckbrettbereich zur Platzierung von Bauteilen
• Herausführung der digitalen und analogen Pins an Stiftleisten für direkte Verdrahtung
• Kompaktes, flaches Design, das auf den Arduino Uno gestapelt wird
• Geeignet für bedrahtete Bauteile und Jumper-Kabel

Anwendung

Um das Shield zu verwenden, richten Sie es aus und drücken Sie es auf die Arduino-Uno-Stiftleisten, sodass die Stifte sicher einrasten. Platzieren Sie Bauteile und Jumper-Kabel im integrierten Breadboard-Bereich und verbinden Sie sie mit den entsprechenden Stiftleisten, die den digitalen und analogen Pins des Uno entsprechen. Versorgen Sie den Arduino Uno über USB oder eine externe Stromversorgung mit Strom und laden Sie Sketche wie gewohnt hoch; das lötfreie Layout ermöglicht schnelle Änderungen an der Verdrahtung und Bauteilplatzierung für iterative Tests.

Empfehlungen

Für zuverlässige Verbindungen vermeiden Sie es, schwere Bauteile direkt auf dem Klebe-Steckbrettbereich zu platzieren, und verwenden Sie kurze Jumper-Kabel für Signalleitungen. Wenn Sie stromhungrige Module testen, überprüfen Sie die Leistungsgrenzen des Arduino und verwenden Sie bei Bedarf eine externe Stromversorgung. Halten Sie die Verdrahtung ordentlich, um Rauschen zu reduzieren und das Debuggen zu erleichtern.
