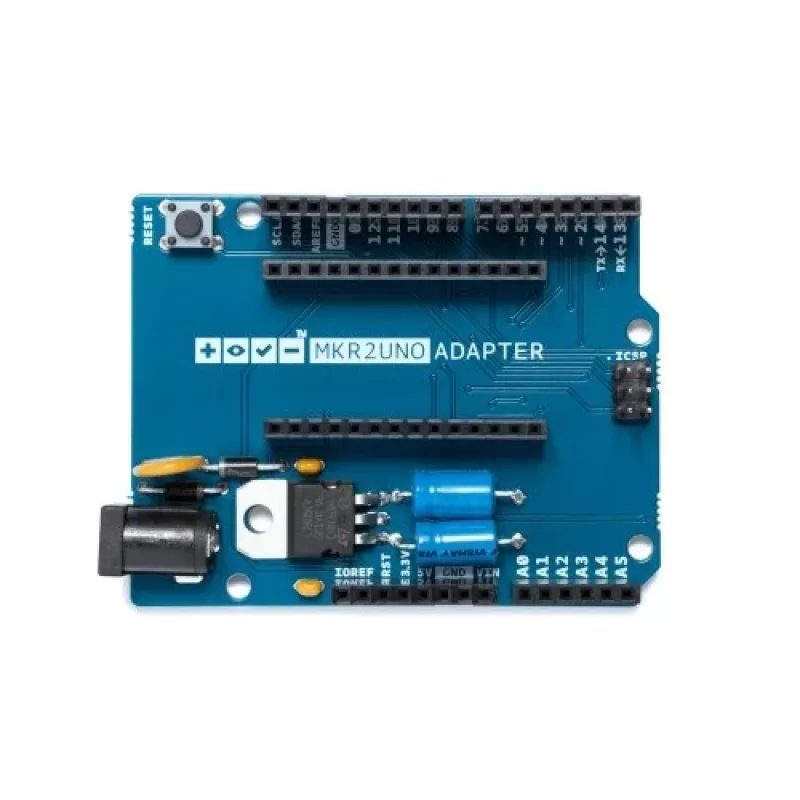

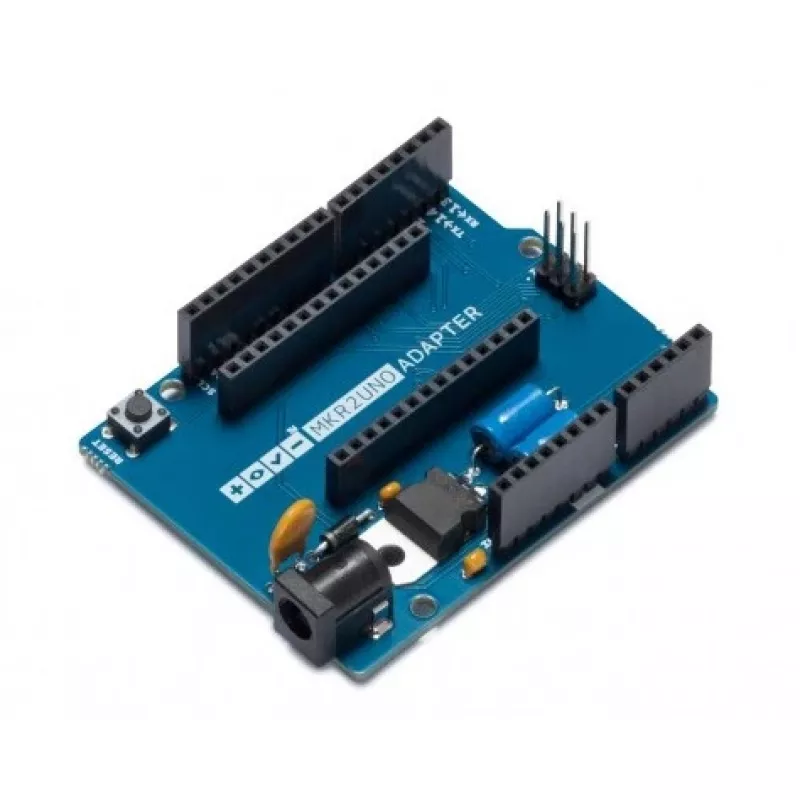

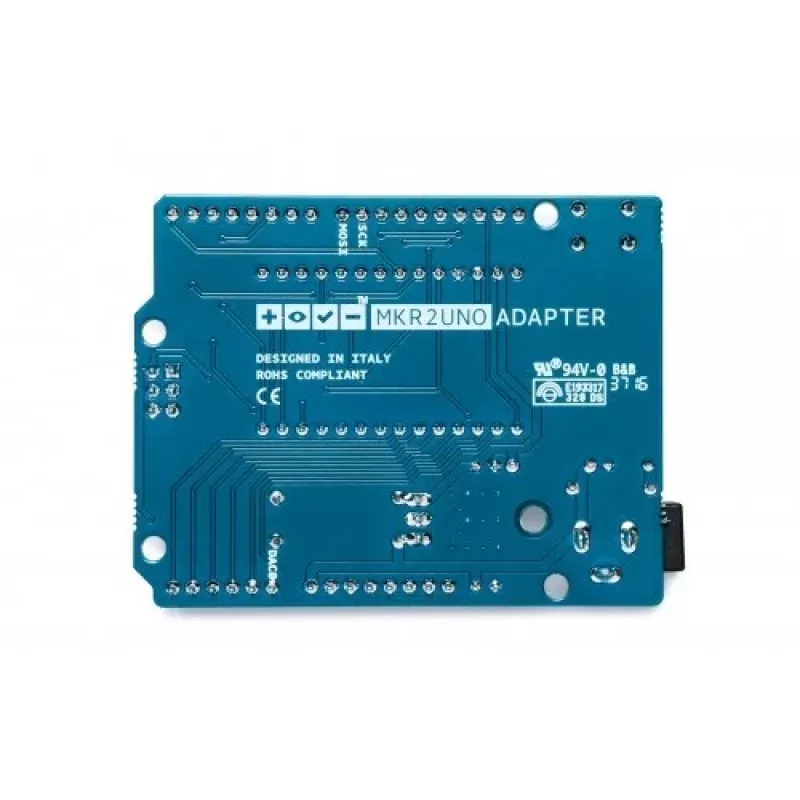

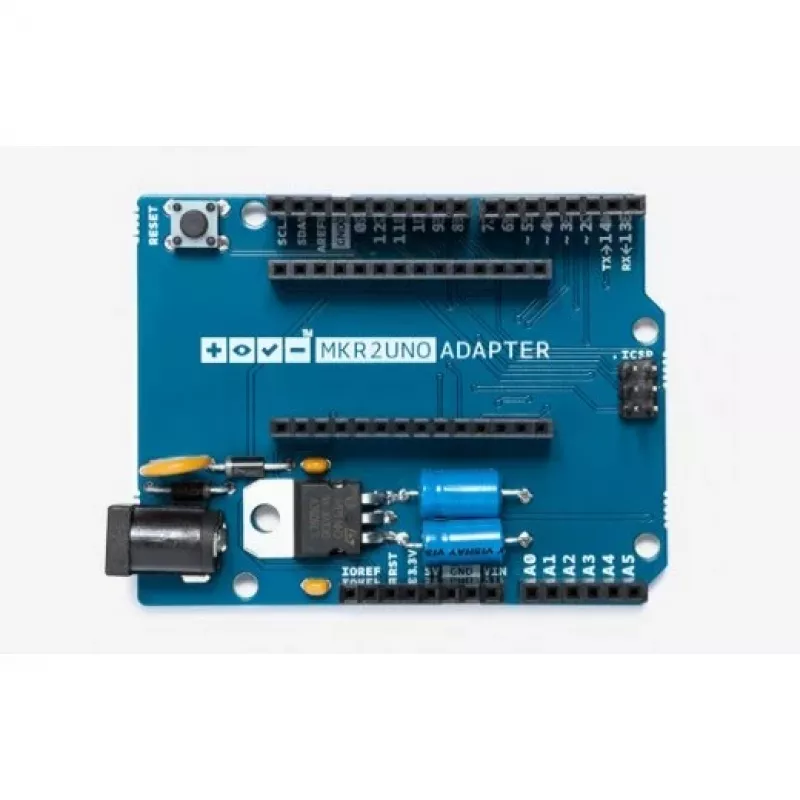

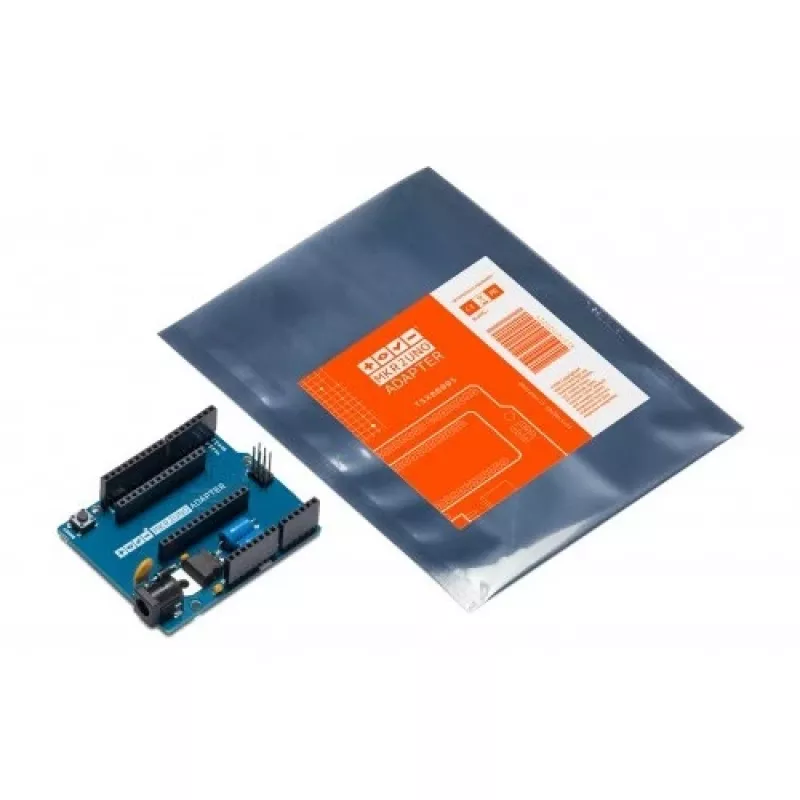

Schnittstellen-Adapterplatine Arduino TSX00005

Die Arduino TSX00005 Schnittstellen-Adapterplatine ermöglicht die Montage eines MKR1000-Boards und die Verwendung von Standard-Arduino-UNO-Shields. Sie wandelt UNO-Formfaktor-Shield-Anschlüsse in ein MKR-kompatibles Layout um und ermöglicht so die Integration von UNO-Zubehör mit MKR-Boards bei kompakter Stellfläche (53,4 mm × 68,6 mm) und geringem Gewicht (24 g).

Vorteile

Der Adapter bietet eine unkomplizierte mechanische und elektrische Schnittstelle zwischen MKR- und UNO-Formfaktoren und erhält die Shield-Kompatibilität, ohne vorhandene Shields zu modifizieren. Seine kompakten Abmessungen und das geringe Gewicht erleichtern die Integration in Prototypen und Endmontagen. Hergestellt von Arduino und identifiziert durch die MPN TSX00005, unterstützt er zuverlässige Konnektivität und gleichmäßige Ausrichtung der Anschlüsse.

Geeignet für

• Aufrüstung von UNO-Shield-basierten Projekten auf MKR-Boards (zum Beispiel MKR1000)
• Prototyping, wenn UNO-Shields mit MKR-Formfaktor-Controllern getestet werden müssen
• Bildungsprojekte und Labore, in denen ein austauschbarer Shield-Einsatz erforderlich ist
• Platzbeschränkte Designs, die einen leichten Adapter benötigen

Technische Daten

• Marke: Arduino
• Modell / MPN: TSX00005
• EAN: 8137470202138
• Kompatibler Formfaktor: UNO-Shields zu MKR-Boards
• Abmessungen: 53,4 mm (B) × 68,6 mm (T)
• Gewicht: 24 g

Verwendung

Platzieren Sie das MKR1000-Board so auf der Adapterplatine, dass die MKR-Anschlüsse mit den Montagepositionen des Adapters übereinstimmen, und befestigen Sie das Board dann mit den entsprechenden Abstandshaltern oder Schrauben. Nachdem das MKR-Board montiert ist, stecken Sie ein beliebiges kompatibles UNO-Shield in den UNO-artigen Anschluss des Adapters. Achten Sie auf die korrekte Ausrichtung des Shields und überprüfen Sie die Ausrichtung der Anschlüsse, bevor Sie die Baugruppe mit Strom versorgen.

Empfehlungen

Verwenden Sie ein MKR1000 oder ein anderes Board der MKR-Serie und Standard-UNO-Shields. Überprüfen Sie die mechanische Freigängigkeit und die Pin-Kompatibilität für Shields, die nicht standardmäßige oder hohe Komponenten verwenden; vermeiden Sie übermäßige mechanische Belastung der Anschlüsse beim Einstecken oder Entfernen von Shields.
