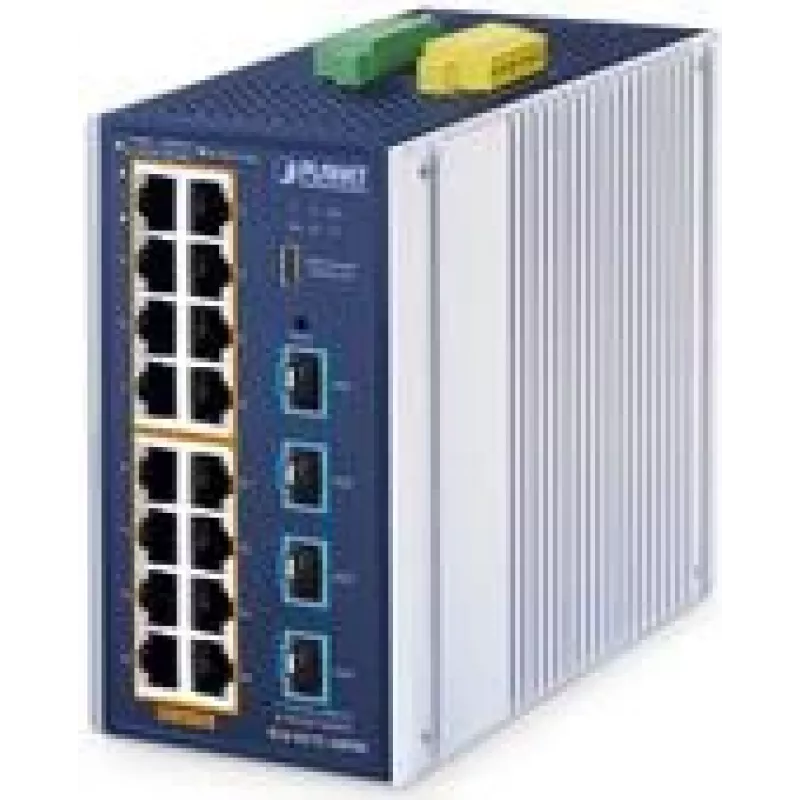

Managed Ethernet Switch PLANET Industrial L2+ 16-Port 10/100/1000T PoE 4-Port 10G SFP+

Der PLANET IGS-4215-16P4X ist ein industrieller L2+ Managed Gigabit PoE+ Switch mit 16 10/100/1000BASE-T Ports, die IEEE 802.3at PoE+ (bis zu 36 W pro Port) unterstützen, und vier 10GBASE-X SFP+ Steckplätzen für Hochgeschwindigkeits-Uplinks. Ausgestattet mit L2+ Static Routing (IPv4/IPv6), erweitertem PoE-Management, Modbus TCP Unterstützung für SCADA-Integration und einem robusten IP30 Aluminiumgehäuse ist der Switch für anspruchsvolle Industrieumgebungen konzipiert und bietet duale Stromeingänge für ein maximales PoE-Budget von 360 W, erweiterte Betriebstemperaturen (-40 bis 75 °C) und eine USB Typ-C Konsole für die Verwaltung.

Vorteile

Der IGS-4215-16P4X bietet eine hohe PoE-Leistungsdichte und mehrere 10G-Uplink-Optionen in einem DIN-Schienen-, industrietauglichen Gehäuse. Er unterstützt statisches L3-Routing zur Verbesserung der Inter-VLAN-Kommunikation und enthält Cybersicherheitsfunktionen (SSHv2, TLS1.3, SNMPv3, RADIUS, TACACS+), Modbus TCP für die Fabrikautomatisierungsüberwachung, redundante Ring- und ERPS-Schnellwiederherstellung für hohe Verfügbarkeit und SFP-DDM-Diagnose für optische Transceiver. Erweiterte PoE-Funktionen wie PD-Alive-Check, geplantes Power Recycling und PoE-Planung helfen, die Geräteverfügbarkeit zu erhalten und den Energieverbrauch zu senken.

Geeignet für

• Industrielle Ethernet-Netzwerke und Fabrikautomation mit SCADA/HMI-Integration über Modbus TCP
• IP-Überwachungssysteme mit mehreren PoE-IP-Kameras und ONVIF-Geräteverwaltung
• Drahtlose Netzwerkimplementierungen mit mehreren PoE-Zugangspunkten
• Enterprise-Edge- und KMU-Standorte, die VLAN-Routing, QoS und Layer-2/Layer-3-Steuerung benötigen
• Langstrecken-Glasfaser-Uplinks und Aggregation mit 10G SFP+ Verbindungen

Wichtige Spezifikationen

• Modell: PLANET IGS-4215-16P4X (MPN: IGS-4215-16P4X)
• Ports: 16 x 10/100/1000T PoE+ Ports, 4 x 10G SFP+ Steckplätze
• PoE-Standard und Leistung pro Port: IEEE 802.3at PoE+, bis zu 36 W pro Port
• Gesamtes PoE-Leistungsbudget: 360 W (mit dualen Stromeingängen)
• Switch-Kapazität: 112 Gbit/s
• Layer-Unterstützung: L2-Funktionen plus IPv4/IPv6 statisches L3-Routing
• Management: Web-GUI, CLI (Telnet/SSH/Konsole über USB-C), SNMP (SNMPv3 unterstützt)
• Industriedesign: IP30 Aluminiumgehäuse, Betriebstemperatur -40 bis 75 °C
• Sicherheit: DHCP Snooping, IP Source Guard, Dynamic ARP Inspection, ACLs, RADIUS/TACACS+
• Zusätzlich: Modbus TCP, ONVIF-Unterstützung, DI/DO-Klemmenblock, SFP-DDM
• Gewicht und Farbe: ca. 1,754 kg; Aluminium/blau

Verwendung

Installieren Sie den Switch auf einer DIN-Schiene in einem geeigneten Industrieschrank oder Gehäuse und schließen Sie die Stromversorgung über die dualen Stromeingänge an, um bei Bedarf das volle PoE-Budget zu nutzen. Schließen Sie Ethernet-Geräte an die Gigabit PoE+ Ports und Glasfaser-Uplinks an die SFP+ Steckplätze mit kompatiblen Transceivern an. Konfigurieren Sie Netzwerkeinstellungen, VLANs, statische IPv4/IPv6-Routen, QoS und Sicherheitsrichtlinien über die Web-GUI, SSH/Konsole oder SNMP-Verwaltung. Für die SCADA- oder HMI-Integration aktivieren Sie Modbus TCP und ordnen Sie die erforderlichen Überwachungsparameter zu. Nutzen Sie die ONVIF-Funktion in der Web-GUI, um ONVIF-konforme Kameras zu erkennen und zu verwalten sowie Grundrisse für die Kamerapositionierung hochzuladen.

Empfehlungen

Für maximale PoE-Kapazität (360 W) stellen Sie sicher, dass beide Stromeingänge an redundante Stromquellen angeschlossen sind. Nutzen Sie PoE-Planung und geplantes Power Recycling, um den Energieverbrauch zu senken und die Gerätestabilität zu verbessern. Wenn Sie PoE über 100 m hinaus verlängern möchten, aktivieren Sie den Extend-Modus, um bis zu 15 W bei Entfernungen bis zu 250 m mit 10 Mbps Duplex zu liefern. Verwenden Sie 10G SFP+ Transceiver, die auf die erforderliche Entfernung (SR/LR) abgestimmt sind, und überwachen Sie die SFP-Parameter mit DDM zur vorbeugenden Wartung.
