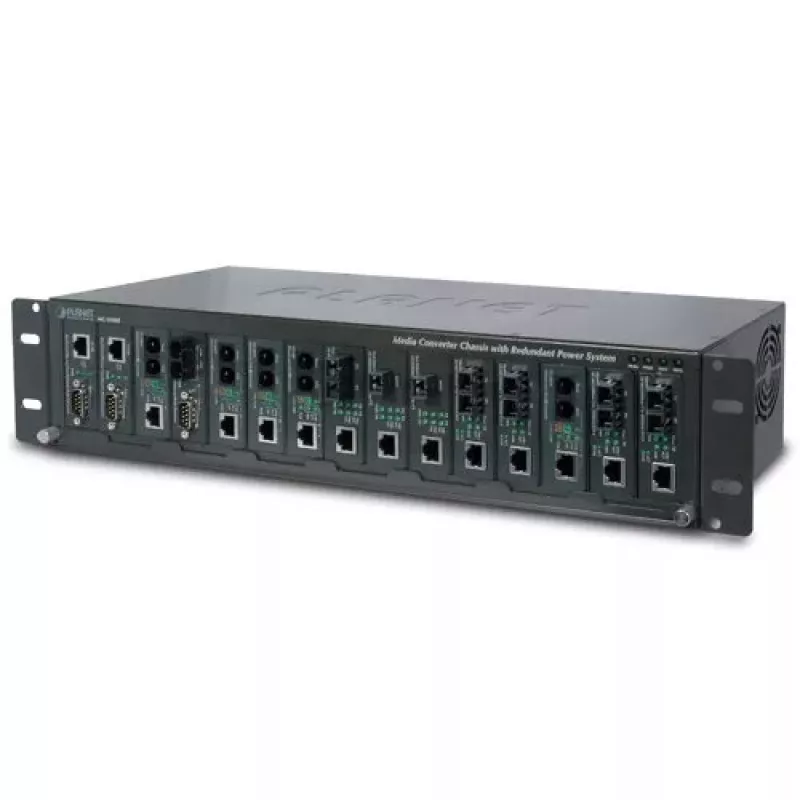

Konverter-Chassis PLANET MC-1500R 15 Steckplätze 19 Zoll

Das PLANET MC-1500R ist ein 19-Zoll-Konverter-Chassis mit 15 Steckplätzen, das mehrere Medienkonverter in einer einzigen rackmontierbaren Einheit zusammenfasst. Es unterstützt eine Vielzahl von PLANET-Medienkonvertermodulen für Ethernet-, Fast-Ethernet-, Gigabit-Ethernet- und VDSL2-Anwendungen und ermöglicht die Installation von bis zu 15 Konvertern in einem kompakten 19-Zoll-Gehäuse (438 mm Breite, 200 mm Tiefe, 103 mm Höhe). Das Chassis ist für strukturierte Glasfaserverkabelung und vereinfachte Wartung ausgelegt und unterstützt Datenraten von 1000 und 100 Mbit/s.

Vorteile

Das Chassis bietet eine Installation mit hoher Dichte, um Rack-Platz zu sparen und die Medienkonvertierung zu zentralisieren. Es enthält sowohl ein 100–240V AC-Netzteil als auch ein -48V DC-Netzteil im Lieferumfang sowie einen zusätzlichen Steckplatz für ein optionales hot-swappable redundantes Stromversorgungssystem (RPS) zur Erhöhung der Betriebszeit. Die individuelle Stromversorgung pro Steckplatz ermöglicht den Hot-Swap von Konvertermodulen, ohne den Betrieb anderer Steckplätze zu unterbrechen.

Geeignet für

• Zentrale Bereitstellung mehrerer PLANET-Medienkonverter in Rechenzentren und Verteilerschränken
• Umgebungen, die eine gemischte Fast-Ethernet- und Gigabit-Ethernet-Medienkonvertierung erfordern
• Netzwerkinstallationen, bei denen eine platzsparende 19-Zoll-Rackmontage erforderlich ist
• Anwendungen, die von redundanter Stromversorgung und hot-swappbaren Modulen profitieren

Technische Daten

• Formfaktor: 19-Zoll-Rackmount-Chassis, 15 Steckplätze
• Unterstützte Konverter: PLANET Ethernet, Fast Ethernet, Gigabit Ethernet, VDSL2-Serie
• Datenraten: 1000 und 100 Mbit/s
• Stromversorgung: Enthält 100–240V AC und -48V DC Netzteile; freier Steckplatz für optionales RPS; unabhängige Stromversorgung pro Steckplatz
• Abmessungen: 438 mm (B) x 200 mm (T) x 103 mm (H)
• Gewicht: 4,3 kg
• Zertifizierungen: FCC Klasse A, CE
• Farbe: Schwarz

Verwendung

Montieren Sie das MC-1500R in einem standardmäßigen 19-Zoll-Rack und installieren Sie PLANET-Medienkonvertermodule in den verfügbaren Einschüben. Schließen Sie die mitgelieferten AC- und -48V DC-Netzteile an das Chassis an; ein zusätzliches optionales redundantes Stromversorgungsmodul kann in den freien Stromversorgungssteckplatz für eine höhere Verfügbarkeit installiert werden. Entfernen oder setzen Sie Konvertermodule bei eingeschaltetem Chassis je nach Bedarf ein – jeder Steckplatz verfügt über eine unabhängige Stromversorgung, sodass das Hot-Swapping von Modulen andere installierte Konverter nicht unterbricht. Führen Sie die Glasfaser- und Kupferverbindungen zu den installierten Konvertermodulen gemäß den Anweisungen des Konvertermoduls.

Empfehlungen

Installieren Sie das optionale hot-swappbare RPS-Modul in Umgebungen, in denen ein kontinuierlicher Betrieb erforderlich ist. Sorgen Sie für eine ausreichende Belüftung im Rack und befolgen Sie die bewährten Methoden für Erdung und Verkabelung, um die Signalintegrität und einen zuverlässigen Betrieb zu gewährleisten.
