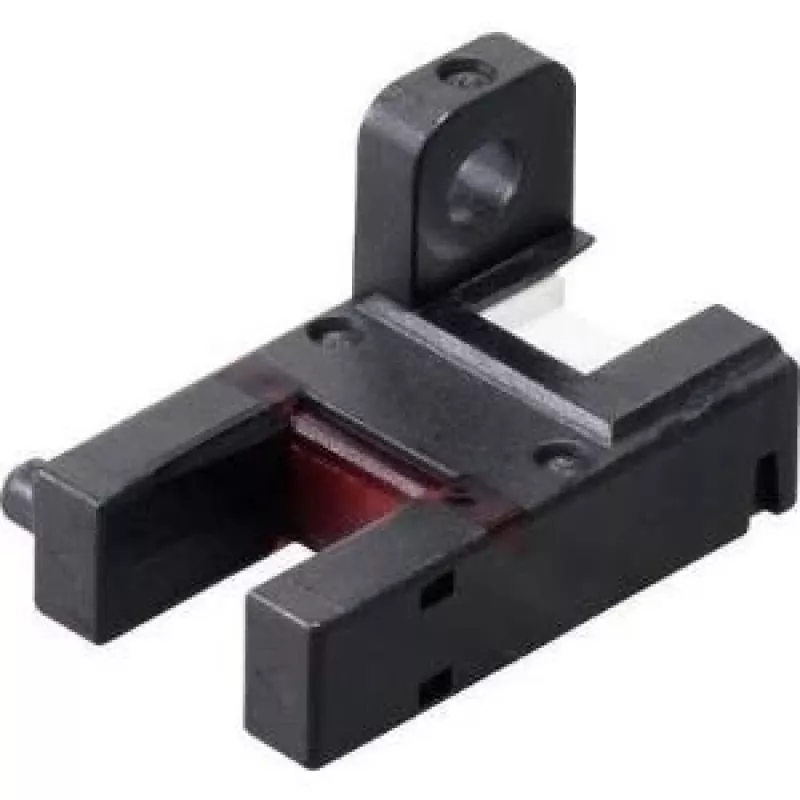

Photoelektrischer Gabelsensor Panasonic PM-R65-P, R-Type, hell-/dunkelschaltend, 5–24 V DC

Panasonic PM-R65-P ist ein photoelektrischer Gabelsensor vom R-Typ, der für die Einweglichtschranken-Erkennung in kompakten Automatisierungs- und Verpackungsanwendungen entwickelt wurde. Der Sensor unterstützt sowohl hell- als auch dunkelschaltenden Modus und wird mit einer 5–24 V DC Versorgung betrieben. Sein einteiliges Gabelgehäuse ermöglicht eine zuverlässige Anwesenheitserkennung, Zählung, Kantenerkennung und Positionierung von Kleinteilen, wo ein stabiler, schmaler Erfassungsbereich erforderlich ist.

Vorteile

Der PM-R65-P bietet eine kompakte Gabelbauform, die die Installation in engen Räumen und an Förderbändern vereinfacht. Die zweifache Erfassungsbetriebsart (hell-/dunkelschaltend) erhöht die Flexibilität für verschiedene Zieltypen und Hintergründe ohne Hardwareänderungen. Ein weiter Versorgungsspannungsbereich (5–24 V DC) macht den Sensor kompatibel mit gängigen Steuerungssystemen. Die optische Einweglichtschranken-Anordnung ermöglicht eine präzise Erkennung kleiner oder dünner Objekte mit gleichbleibender Wiederholgenauigkeit.

Geeignet für

• Zählen von Kleinteilen auf Förderbändern
• Anwesenheits-/Abwesenheitskontrolle in Verpackungslinien
• Kantenerkennung für flache Materialien und Etiketten
• Positionierung und Überprüfung dünner oder transparenter Objekte

Technische Schlüsseldaten

• Erfassungstyp: Gabelsensor (Einweglichtschranke)
• Erfassungsmodi: hell- und dunkelschaltend wählbar
• Versorgungsspannung: 5–24 V DC
• Ausgangsart: Schaltausgang, kompatibel mit DC-Steuerstromkreisen
• Montage: Gabelgehäuse zum Einsetzen um Ziele herum
• Anwendungsschwerpunkt: präzise Erkennung kleiner, dünner oder flacher Objekte

Verwendung

Installieren Sie den Sensor so, dass das zu erfassende Objekt durch die Gabelöffnung verläuft und mit der optischen Achse ausgerichtet ist. Schließen Sie die Stromversorgung innerhalb des spezifizierten 5–24 V DC-Bereichs an und verdrahten Sie den Schaltausgang gemäß den von Ihnen verwendeten Steuerverdrahtungsnormen mit dem Steuereingang der Maschine oder SPS. Wählen Sie je nach gewünschtem Erfassungsverhalten den hell- oder dunkelschaltenden Modus (Erkennung bei Unterbrechung oder Empfang des Strahls). Passen Sie Montageposition und Ausrichtung an, um sicherzustellen, dass das Ziel zuverlässig den Strahl für ein gleichmäßiges Schaltverhalten schneidet.

Empfehlungen

Für eine stabile Langzeitleistung halten Sie die optischen Oberflächen sauber und vermeiden Sie das Eindringen von störendem Umgebungslicht in die Gabel. Verwenden Sie mechanische Führungen oder Vorrichtungen, um eine gleichbleibende Zielposition bei der Erkennung sehr kleiner oder flexibler Teile aufrechtzuerhalten. Überprüfen Sie das Schaltverhalten nach der Installation und regelmäßig während des Betriebs, um Vibrationen oder Prozessänderungen Rechnung zu tragen.
