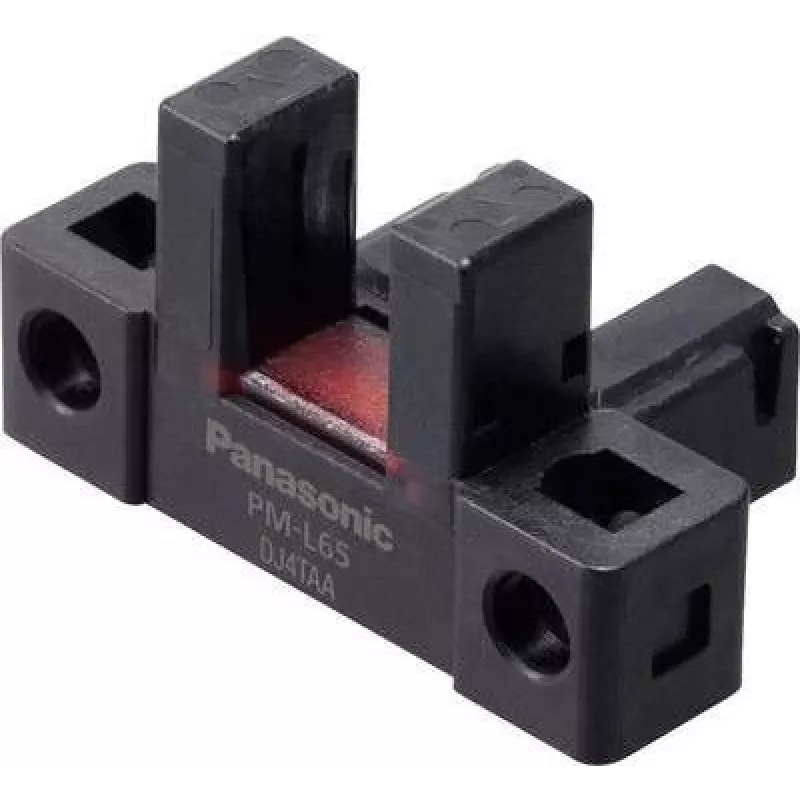

Gabel-Lichtschranke Panasonic PM-L65 L-Typ, hell-/dunkelschaltend, 5–24 VDC

Die Panasonic PM-L65 Gabel-Lichtschranke in L-Ausführung ist ein Einweg-Lichtsensor, der für die zuverlässige Erkennung kleiner Teile und Etiketten in der Industrieautomation entwickelt wurde. Sie unterstützt sowohl Hell- (Schließen bei Licht) als auch Dunkelschaltung (Öffnen bei Licht) und akzeptiert einen Versorgungsspannungsbereich von 5–24 V DC. Das Gabeldesign bietet einen kompakten Erfassungsspalt, der sich für Anwesenheits- und Positionserkennung auf Förderbändern, in Bestückungsautomaten und an Etikettiermaschinen eignet.

Vorteile

Die PM-L65 ermöglicht dank ihres L-förmigen Gabelformfaktors und des klaren optischen Pfads eine einfache Installation. Die beiden Schaltmodi erlauben Flexibilität bei unterschiedlichen Kontrast- und Reflexionsverhältnissen, während der breite Versorgungsspannungsbereich die Kompatibilität mit gängigen industriellen Gleichspannungsnetzen sicherstellt. Die Einweg-Anordnung bietet im Vergleich zu Lichttastern eine hohe Störfestigkeit gegenüber Umgebungslicht und Verschmutzung und liefert eine gleichbleibende Erkennung dünner oder kontrastarmer Ziele.

Geeignet für

• Anwesenheits- und Positionserkennung kleiner mechanischer Teile auf Fördersystemen
• Etikettenerkennung auf Bahnen oder verpackten Waren
• Zählen und Positionieren von Objekten in automatischen Montagelinien
• Überprüfung der Aufnahme und Ablage bei kleinen Komponenten

Wann das Gerät möglicherweise nicht geeignet ist

Die PM-L65 ist für Objekte optimiert, die den Gabelspalt durchqueren; sie ist nicht für die Fernerkundung oder die Detektion von Objekten außerhalb der Gabelöffnung vorgesehen. Anwendungen, die eine Erkennung durch dicke oder stark transparente Materialien erfordern oder die eine integrierte programmierbare Logik oder erweiterte Signalverarbeitung benötigen, können einen anderen Sensortyp oder eine externe Steuerung erfordern.

Technische Daten

• Erfassungsverfahren: Einweg (Gabel)
• Schaltmodi: hell- und dunkelschaltend wählbar
• Versorgungsspannung: 5–24 V DC
• Befestigungsart: L-förmiges Gabelgehäuse für Schlitzdetektion
• Typische Verwendung: Anwesenheits-/Positionserkennung, Etikettenerkennung, Zählen

Verwendung

Befestigen Sie die PM-L65 so, dass das Zielobjekt den Gabelspalt senkrecht zur optischen Achse durchquert. Wählen Sie den erforderlichen Schaltmodus (hell- oder dunkelschaltend) entsprechend dem Zielkontrast und den Verdrahtungsvorgaben. Schließen Sie den Sensor an eine geeignete 5–24 V DC Versorgung an und verdrahten Sie den Ausgang mit Ihrer Steuerung, SPS oder Ihrem Relaiseingang unter Beachtung der vorgeschriebenen Polarität und des gemeinsamen Anschlusses. Richten Sie den Sensor so aus, dass Sender und Empfänger im Erfassungsspalt korrekt gegenüberstehen; in den meisten Installationen ist außer der mechanischen Positionierung keine aufwändige Justierung erforderlich.

Vor dem Kauf zu beachten

• Überprüfen Sie, ob der Gabelspalt und die physischen Abmessungen zur Größe der zu erfassenden Objekte passen
• Stellen Sie sicher, dass die 5–24 V DC Versorgung verfügbar ist und die entsprechende Verdrahtung und Absicherung aufweist
• Prüfen Sie, ob Hell- oder Dunkelschaltung für die Anwendung bevorzugt wird
• Beachten Sie die Umgebungsbedingungen (Temperatur, Staub), um die Eignung des Sensors sicherzustellen

Empfehlungen

Für einen zuverlässigen Betrieb installieren Sie den Sensor auf einer stabilen Halterung, um die Ausrichtung beizubehalten, halten Sie die optischen Oberflächen frei von Schmutz und wählen Sie den Schaltmodus, der am besten zu den optischen Eigenschaften des Zielobjekts passt. Verwenden Sie eine ordnungsgemäße Kabelführung und Überspannungsschutz bei der Integration mit industriellen Steuergeräten.
