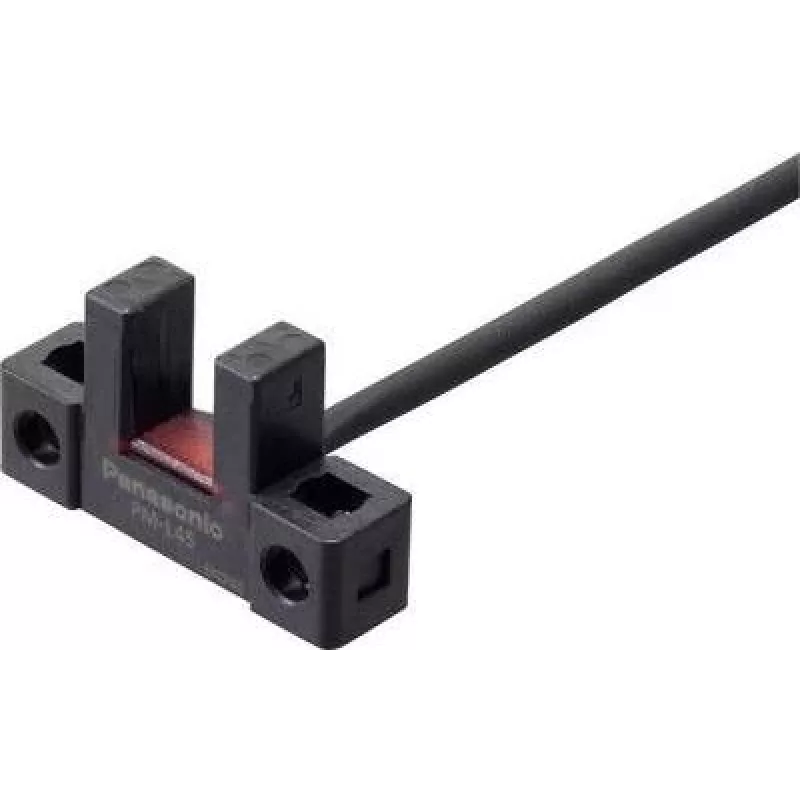

Photoelektrischer Gabel-Lichtschranke Panasonic PM-L45-P-C3 L-Typ, 5–24 V DC, Hell-/Dunkelschaltung

Panasonic PM-L45-P-C3 ist eine photoelektrische Gabel-Lichtschranke vom L-Typ, die für die präzise berührungslose Erfassung in Automatisierungs- und Montageumgebungen entwickelt wurde. Das kompakte Gabelprofil ermöglicht es dem Erfassungsstrahl, zwischen zwei Zinken hindurchzutreten, und ermöglicht so die Erkennung kleiner Teile, Etiketten, Kanten oder Lücken auf Förderbändern. Der Sensor akzeptiert einen breiten Gleichspannungs-Versorgungsbereich und unterstützt sowohl Hell- als auch Dunkelschaltung, was eine flexible Integration in bestehende Steuerungssysteme bietet.

Vorteile

Das Gabeldesign bietet eine stabile, wiederholbare Erkennung dünner oder unregelmäßiger Objekte ohne mechanischen Kontakt. Die breite Versorgungsspannungskompatibilität gewährleistet die Kompatibilität mit SPS und Steuerungsgeräten, die mit 5 bis 24 V DC betrieben werden. Die wählbare Hell-/Dunkelschaltung erhöht die Installationsflexibilität und vereinfacht die Verdrahtungslogik. Das robuste Gehäuse und die kompakte Stellfläche machen es geeignet für beengte Maschinenräume und eine einfache Montage in Produktionszellen.

Geeignet für

• Erkennung kleiner Teile und Komponenten auf Förderbändern
• Etikettenpräsenz- und Kantenerkennung in Verpackungslinien
• Teilepositionierung und -zählung in Montagemaschinen
• Bahnkanten- oder Lückenerkennung in der Materialhandhabung

Wichtige Spezifikationen

• Sensortyp: Photoelektrische Gabel-Lichtschranke vom L-Typ
• Versorgungsspannungsbereich: 5–24 V DC
• Schaltmodi: Hell- und Dunkelschaltung wählbar
• Ausgangstyp: Diskreter Schaltausgang, geeignet für digitale Eingänge
• Erfassungsmethode: Durchlicht-/Gegenüber-Gabelanordnung
• Montage: Kompakte Gabelform für Platten- oder Bügelmontage
• Konstruktion: Industriegehäuse, ausgelegt für Produktionsumgebungen

Verwendung

Montieren Sie die Gabel so, dass das zu erfassende Objekt zwischen den Zinken hindurchläuft und den Erfassungsstrahl je nach gewähltem Modus unterbricht oder reflektiert. Schließen Sie den Sensor an eine Gleichspannungsversorgung innerhalb des angegebenen Bereichs von 5–24 V an und verdrahten Sie den Ausgang gemäß den Verdrahtungskonventionen des Herstellers mit dem Steuereingang oder der SPS. Wählen Sie Hell- oder Dunkelschaltung, je nachdem, ob die Erfassung bei vorhandenem oder unterbrochenem Strahl erfolgen soll. Stellen Sie die Sensorausrichtung ein und sichern Sie die Montage, um eine gleichbleibende Erfassungsleistung während des Betriebs zu gewährleisten.

Empfehlungen

Überprüfen Sie für einen zuverlässigen Langzeitbetrieb die Ausrichtung nach der Erstinstallation und nach allen mechanischen Änderungen an der Linie. Verwenden Sie die Hell-/Dunkelschaltungsoption, um die Logik Ihrer Steuerung anzupassen und Verdrahtungsänderungen zu minimieren. Schützen Sie den Sensor vor übermäßigem Schmutz oder direkten Stößen und führen Sie eine regelmäßige Reinigung durch, um eine gleichbleibende Erkennung kleiner oder kontrastarmer Ziele aufrechtzuerhalten.
