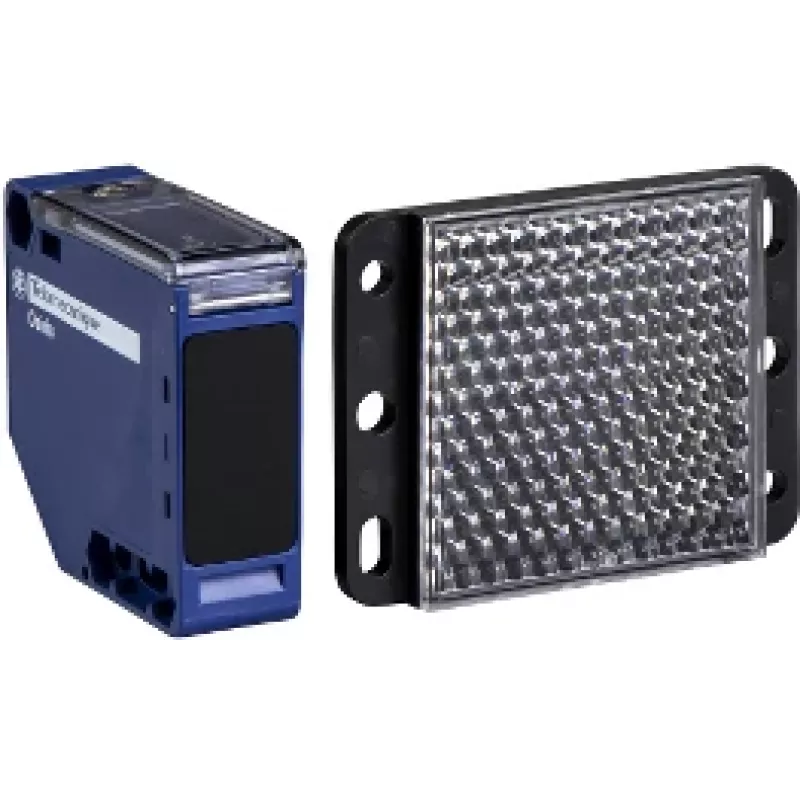

Fotoelektrischer Sensor APC XUK1ARCNL2H61 — blaues Kunststoffgehäuse, 0–7 m Reichweite, 24–240 V AC Eingang, 250 V Ausgang, 50×50×18 mm

APC XUK1ARCNL2H61 ist ein kompakter fotoelektrischer Sensor im blauen Kunststoffgehäuse, der für die Anwesenheits- und Zugangserkennung in industriellen und tertiären Anwendungen entwickelt wurde. Der Sensor verwendet ein Infrarot-Reflexionssystem mit einer Nenn-Erfassungsentfernung von bis zu 7 m bei Verwendung mit einem 50×50 mm Reflektor. Seine kompakte Grundfläche von 50×50×18 mm und ein 2 m langes fünfadriges Kabel machen das Gerät für den Einbau auf engem Raum und an Förderrahmen, Türen oder Zugangspunkten geeignet. Das Gerät akzeptiert Wechselspannungsversorgung in einem weiten Bereich und bietet einen Schaltausgang, der für Steuer- oder Überwachungskreise geeignet ist.

Vorteile

Der Sensor kombiniert ein kompaktes Kunststoffgehäuse und Infrarot-Reflexionserkennung, um eine zuverlässige Objekt- und Anwesenheitserkennung bei Installationen mit geringem Formfaktor zu liefern. Der weite Wechselspannungseingangsbereich ermöglicht die Kompatibilität mit verschiedenen Versorgungssystemen ohne zusätzliche Konverter, während der 250-V-fähige Schaltausgang die direkte Anbindung an Steuergeräte mit höherer Spannung unterstützt. Ein fest angebrachtes 2-m-Kabel und eine 5-adrige Verdrahtung vereinfachen Installation und Integration in bestehende Systeme. Das 50×50×18 mm große Design erleichtert die Montage bei begrenztem Platz und unterstützt die standardmäßige Reflektorgeometrie für gleichbleibende Leistung bis zur Nennreichweite.

Geeignet für

Technische Daten

Anwendung

Installieren Sie den Sensor so, dass er dem Reflektor oder dem Zielbereich zugewandt ist, sodass die reflektierte Infrarotstrahlung den Detektor innerhalb der Nennreichweite erreicht. Verwenden Sie den empfohlenen 50×50 mm Reflektor, um die volle Erfassungsentfernung von 7 m zu erreichen. Schließen Sie die fünf Adern gemäß den Anforderungen des Steuerkreises und den Spezifikationen der Wechselspannungsversorgung an, wobei Sie auf korrekte Polarität und Schutzerdung achten, sofern zutreffend. Befestigen Sie den Sensor mechanisch mit geeigneten Halterungen oder Befestigungslöchern, um die Ausrichtung zum Reflektor beizubehalten und Vibrationen oder unbeabsichtigte Bewegungen zu vermeiden, die die Erkennung beeinträchtigen könnten.

Empfehlungen

Für eine zuverlässige Langstreckenleistung richten Sie Sensor und Reflektor sorgfältig aus und halten Sie die optischen Oberflächen frei von Staub, Öl oder Kondensation. Wählen Sie Montagepositionen, die die Exposition gegenüber direktem Sonnenlicht oder starken Umgebungsinfrarotquellen minimieren. Überprüfen Sie die Verkabelung und Isolierung bei Wechselstrominstallationen und setzen Sie Schutzvorrichtungen gemäß den örtlichen elektrischen Normen ein.
