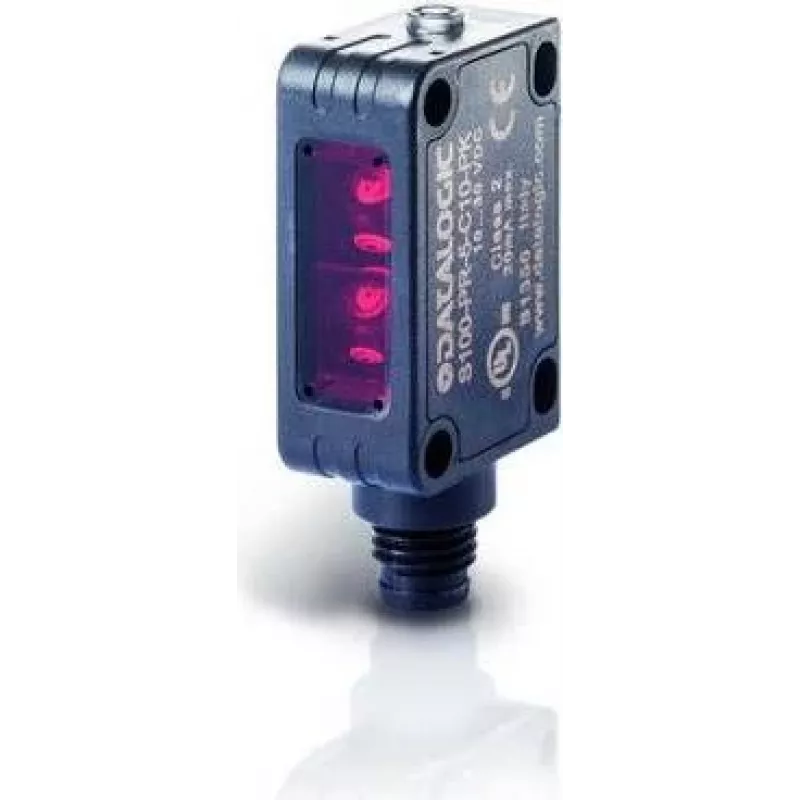

Photoelektrischer Sensor Datalogic S100-PR-2-D00-PK, schwarzes Kunststoffgehäuse, IP67, 12×20×32 mm

Datalogic S100-PR-2-D00-PK ist ein kompakter photoelektrischer Sensor in einem schwarzen Kunststoffgehäuse mit Schutzart IP67. Mit Abmessungen von 12×20×32 mm eignet er sich für zuverlässige Objekterkennung und einfache Automatisierungsaufgaben, bei denen ein kleiner, versiegelter Sensor erforderlich ist. Die S100-Serie ist eine miniaturisierte Standardfamilie mit vier Befestigungslöchern (zwei Gewindelöcher vorne und zwei Langlöcher hinten), die die Montage auf engstem Raum vereinfachen. Das Gehäuse und der Eindringschutz machen den Sensor für Umgebungen mit Staub- und Feuchtigkeitsexposition geeignet, während die kompakte Bauweise erhalten bleibt.

Vorteile

Die geringen Abmessungen und das zuverlässige IP67-geschützte Gehäuse ermöglichen die Installation an engen oder exponierten Stellen, ohne den Schutz vor Staub und Wasser zu beeinträchtigen. Die feste optische Justierung macht eine mechanische Einstellung bei der Installation überflüssig und verringert das Risiko unbeabsichtigter Manipulation. Universelle Montagemöglichkeiten bieten Flexibilität für verschiedene Geräteanordnungen. Die IO-Link-Programmierbarkeit mit dem Datalogic-ASIC ermöglicht Konfiguration und präzise Einstellung per Kommunikation, sofern unterstützt, während zwei Ausgangskanäle eine zuverlässige Signalübertragung ohne digitales Ausgangsjittern während der Kommunikation gewährleisten.

Geeignet für

• Anwesenheits-/Abwesenheitserkennung von Teilen auf Förderbändern und Montagelinien
• Objekterkennung in kompakten automatisierten Geräten und Maschinen
• Integration in Systemen, die in staubigen oder feuchten Industrieumgebungen arbeiten
• Anwendungen, die kleine, versiegelte Sensoren mit einfachen Montagemöglichkeiten erfordern

Technische Daten

• Sensortyp: photoelektrisch (Näherungs-/Kontrastvarianten in der Serie verfügbar)
• Gehäusematerial: schwarzer Kunststoff
• Eindringschutz: IP67
• Abmessungen (B×T×H): 12×20×32 mm
• Montage: vier Befestigungslöcher (zwei mit Gewinde vorne, zwei Langlöcher hinten)
• Ausgänge: zwei Ausgangskanäle; IO-Link-Programmierbarkeit durch ASIC unterstützt
• Einstellung: Festoptik (keine mechanische Justierung am Gerät)

Verwendung

Montieren Sie den Sensor mithilfe der vorgesehenen Gewinde- und Langloch-Befestigungspunkte, um ihn auf den Zielpfad auszurichten. Schließen Sie den Sensor nach den üblichen Verdrahtungsvorschriften für photoelektrische Sensoren an das Steuerungssystem an und beachten Sie Polarität und Versorgungsanforderungen Ihres Systems. Wenn Ihr System IO-Link unterstützt, konfigurieren Sie die Erkennungsparameter und das Ausgangsverhalten über den IO-Link-Master oder ein geeignetes Konfigurationstool für Ihre Anwendung. Überprüfen Sie die Erkennung durch Testzyklen und justieren Sie ggf. die Sensorposition, um konsistentes Schalten zu erreichen.

Empfehlungen

Installieren Sie den Sensor an einer Stelle, die vor direkten mechanischen Stößen geschützt ist und an der der optische Pfad frei von Hindernissen bleibt. Planen Sie bei Installationen unter starker Verschmutzung eine regelmäßige Reinigung des Erfassungsfensters ein und überprüfen Sie die Kabeleinführungen auf Dichtigkeit. Wenn Sie IO-Link verwenden, verwalten Sie die Konfiguration zentral und dokumentieren Sie die Parametersätze, um bei Austausch eine wiederholbare Leistung zu gewährleisten.
