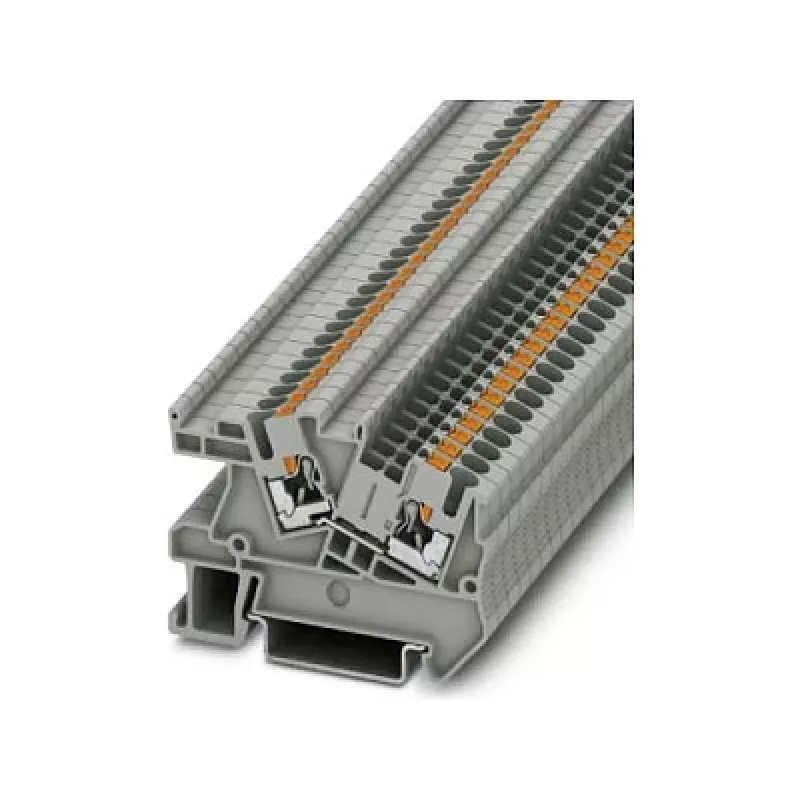

Phoenix Contact PTI 2.5 Push-In Installationsklemme, 2-stöckig, 2,5 mm², 500 V, 24 A, DIN-Schiene, grau

Wenn der Platz im Schaltschrank knapp ist, bietet der zweistöckige Reihenklemmenblock PTI 2.5 von Phoenix Contact eine überzeugende Lösung. Im Gegensatz zu herkömmlichen einstöckigen Blöcken, die wertvolle Schienenbreite beanspruchen, stapelt dieses Gerät zwei unabhängige Anschlussebenen in einem schlanken 5,2-mm-Gehäuse. Das Ergebnis ist eine verdoppelte Verdrahtungsdichte, ohne auf Klarheit oder Sicherheit zu verzichten – ein wesentlicher Vorteil in modernen Steuerungsschränken, der Gebäudeautomation und im Maschinenbau. Die Push-in-Anschlusstechnik macht Spezialwerkzeuge überflüssig: Massivleiter oder feindrähtige Leiter mit Aderendhülsen können direkt mit einem hörbaren Klick eingeführt werden, was die Installationszeit im Vergleich zu Schraubklemmen um bis zu 50 % reduziert.

Highlights

• Push-in-Anschluss: Massivleiter oder feindrähtige Leiter mit Aderendhülsen einfach ohne Werkzeug einstecken.
• Zweistöckiges Design: zwei getrennte Potenzialebenen in einem schmalen Gehäuse, spart Platz auf der Schiene.
• Großer Leiterquerschnittsbereich: nimmt Massivleiter von 0,14 mm² bis 4 mm² und feindrähtige Leiter von 0,14 mm² bis 2,5 mm² auf.
• Hohe elektrische Nennwerte: 24 A Strom, 500 V Spannung, 6 kV Stoßspannungsfestigkeit.
• Robuste Materialien: Polyamid-Gehäuse mit UL-94-V0-Brandschutzklasse, Betriebstemperatur von -60 °C bis +105 °C.
• Hutschienenmontage: passt auf Standard-NS-35/7,5- und NS-35/15-Schienen für eine schnelle Installation.

Im täglichen Einsatz

In einem überfüllten Schaltschrank zählt jeder Millimeter. Das schlanke 5,2-mm-Profil des PTI 2.5 ermöglicht mehr Anschlüsse pro Meter, während das klare graue Gehäuse und die großen Beschriftungsflächen die Verdrahtung organisiert halten. Elektriker schätzen das hörbare Klicken beim vollständigen Einführen eines Leiters, das sofortige Bestätigung einer sicheren Verbindung gibt. Die zweistöckige Anordnung vereinfacht die Verdrahtung von Sensoren und Aktoren, reduziert die Anzahl der benötigten Reihenklemmen und optimiert die Wartung. Mit seinen hohen Strom- und Spannungswerten bewältigt er zuverlässig eine Vielzahl industrieller Lasten.

Technische Daten

• Anschlussart: Push-in
• Nennquerschnitt: 2,5 mm²
• Anzahl der Ebenen: 2
• Anzahl der Potenziale: 1 (L)
• Bemessungsspannung (IEC): 500 V
• Bemessungsstrom (IEC): 24 A
• Bemessungsstoßspannung: 6 kV
• Montageart: DIN-Schiene NS 35/7,5, NS 35/15
• Isolierstoff: PA (Polyamid)
• Brandschutzklasse: UL 94 V0
• Farbe: Grau
• Min. Querschnitt Massivleiter: 0,14 mm²
• Max. Querschnitt Massivleiter: 4 mm²
• Min. Querschnitt feindrähtiger Leiter: 0,14 mm²
• Max. Querschnitt feindrähtiger Leiter: 2,5 mm²
• Abisolierlänge: 8 mm - 10 mm
• Betriebstemperatur: -60 °C bis 105 °C
• Verschmutzungsgrad: 3
• Überspannungskategorie: III

Abschließende Anmerkung

Der Phoenix Contact PTI 2.5 ist ein platzsparender, leistungsstarker Reihenklemmenblock, der Push-in-Komfort mit robusten elektrischen Spezifikationen verbindet und damit eine intelligente Wahl für anspruchsvolle industrielle Anwendungen darstellt.
