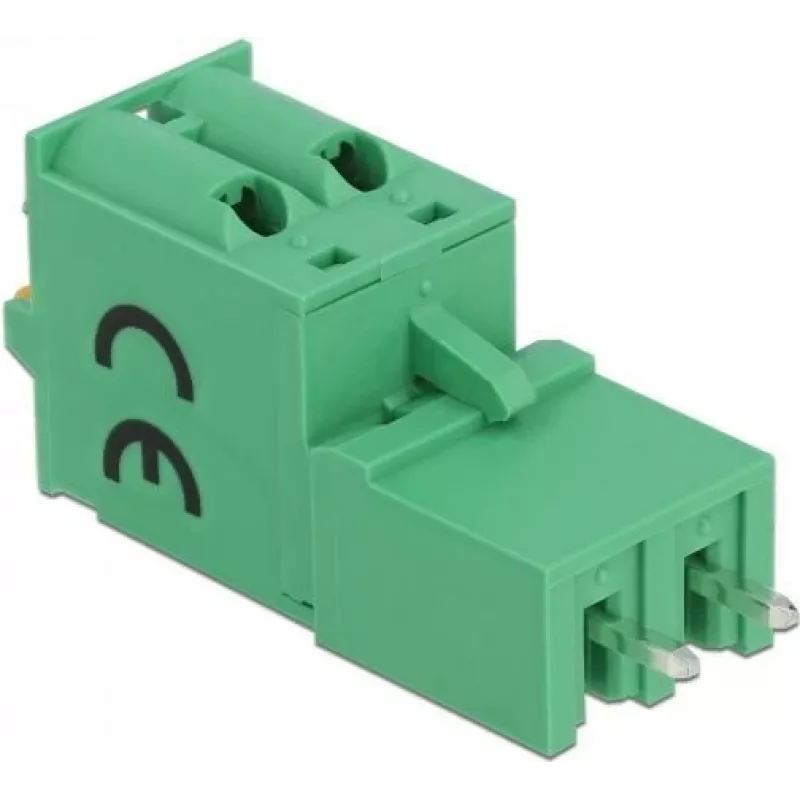

Delock Klemmenblock-Set für Leiterplatte, 2-polig, 5,08 mm Rastermaß, vertikal 66500

Beim Aufbau oder der Reparatur von Elektronik erfordert das Anschließen von Drähten an eine Leiterplatte oft einen zuverlässigen, wiederverwendbaren Verbindungspunkt. Dieses Delock-Klemmenblock-Set bietet eine sichere Schraubklemmen-Schnittstelle für 2-polige Verbindungen mit einem Rastermaß von 5,08 mm, vertikal montiert, um Platz auf der Platine zu sparen.

Für wen ist es geeignet

Ideal für Elektronik-Hobbyisten, Prototyping, industrielle Schaltschränke und Leiterplattenbestückung, wo eine lösbare Drahtverbindung benötigt wird.

Hauptmerkmale

• 2-poliger Klemmenblock mit 5,08 mm Rastermaß

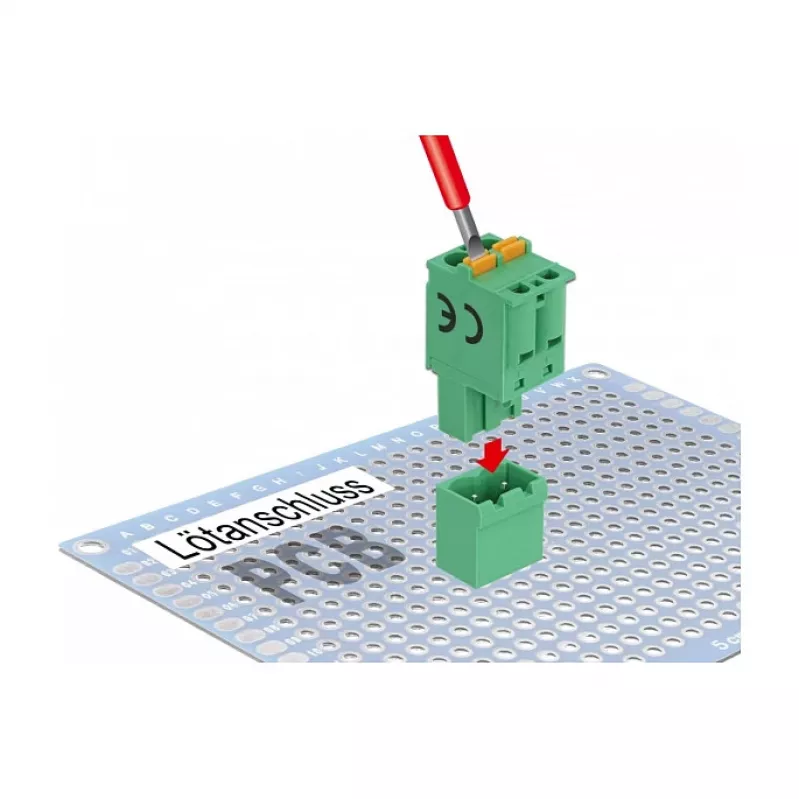

• Vertikale Ausrichtung für Durchsteckmontage auf der Leiterplatte
• Schraubklemmenanschluss akzeptiert Drahtquerschnitte von 28 bis 12 AWG (0,08 bis 3,3 mm²)
• Nennspannung 300 V und Nennstrom 10 A
• Gehäuse aus Polyamid 66 (PA66), UL 94V-0 Entflammbarkeitsklasse
• Kontakte aus Messing mit Verzinnung; Schrauben aus Stahl mit Verzinkung
• Betriebstemperaturbereich: -40 °C bis 105 °C
• Set enthält 10 Stück

Spezifikationen

• Steckertyp: Klemmenblock
• Anzahl der Pole: 2
• Rastermaß: 5,08 mm
• Montageausrichtung: Vertikal
• Montageart: Durchsteckmontage auf Leiterplatte

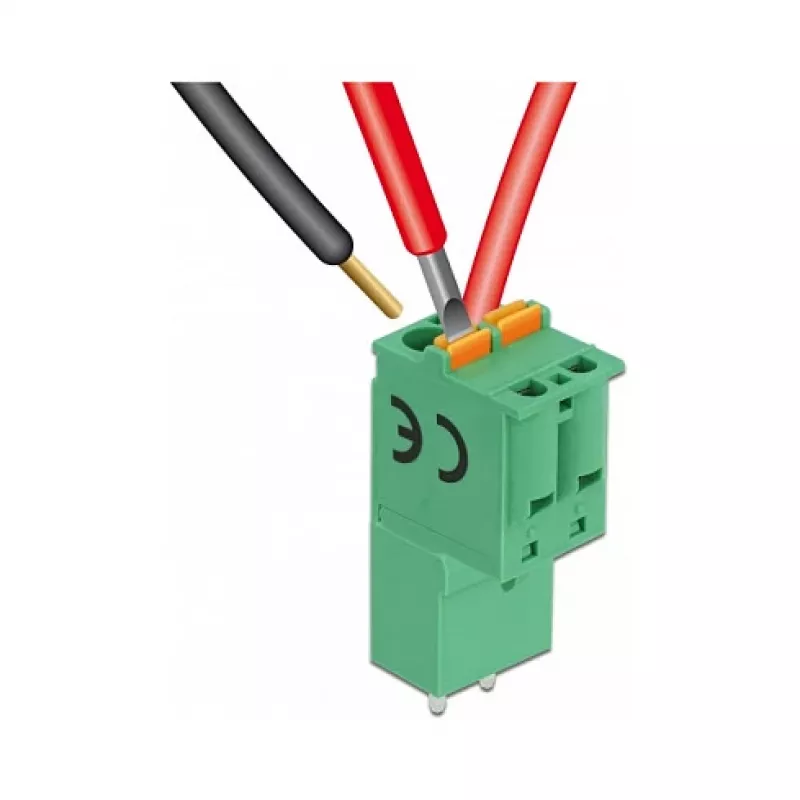

• Anschlussmethode: Schraubklemme
• Nennspannung: 300 V
• Nennstrom: 10 A
• Drahtquerschnitt: 28 - 12 AWG (0,08 - 3,3 mm²)
• Gehäusematerial: Polyamid 66 (PA66)
• Kontaktmaterial: Messing, verzinnt
• Schraubenmaterial: Stahl, verzinkt
• Isolationswiderstand: 500 MΩ bei 500 V DC
• Spannungsfestigkeit: AC 2000 V für 1 Minute
• Schraubendrehmoment: 0,5 Nm
• Entflammbarkeitsklasse: UL 94V-0
• Farbe: Grün
• Menge pro Set: 10 Stück

Tipps

Stellen Sie sicher, dass die Leiterplattenbohrungen dem 5,08 mm Rastermaß entsprechen. Verwenden Sie einen Schraubendreher mit geeignetem Drehmoment, um die Klemmen nicht zu beschädigen. Für Anwendungen mit höherem Strom überprüfen Sie die Eignung des Drahtquerschnitts.
