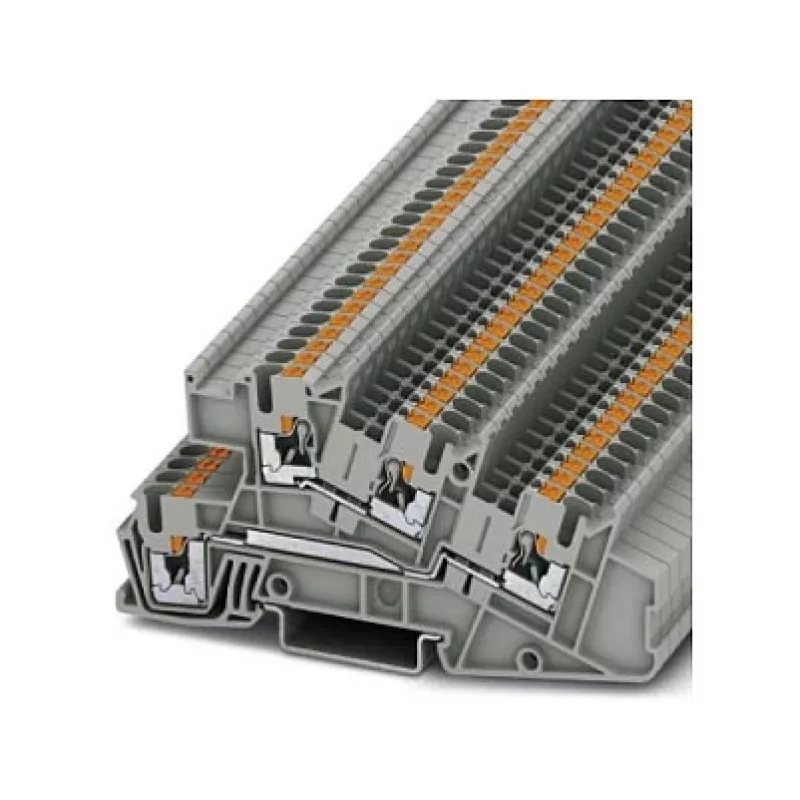

Phoenix Contact PTI 2,5-L/L Installations-Reihenklemme, mehrstöckig, Push-in, 3 Ebenen, 24 A, 500 V, grau

Elektriker und Schaltschrankbauer, die in Schaltschränken und Gebäudeinstallationen arbeiten, müssen oft Strom und Signale über mehrere Ebenen verteilen, ohne Platz oder Übersicht zu opfern. Die Phoenix Contact PTI 2,5-L/L Installations-Reihenklemme mit mehreren Ebenen erfüllt diese Anforderung mit drei übereinanderliegenden Ebenen und sechs Push-in-Anschlusspunkten in einem kompakten grauen Gehäuse. Sie montiert auf Standard-Tragschienen NS 35/7,5 oder NS 35/15 und passt damit direkt in moderne Verteiler und Maschinenverdrahtungen.

Wichtige technische Daten

• Produkttyp: Durchgangsklemme für Installationsverdrahtung
• Anschlusstechnik: Push-in, werkzeuglos für massive Leiter
• Anzahl der Ebenen: 3; Anzahl der Anschlüsse: 6
• Bemessungsspannung (IEC): 500 V; Bemessungsstrom (IEC): 24 A
• Bemessungsquerschnitt: 2,5 mm²; Leiterquerschnitt massiv: 0,14–4 mm²; flexibel: 0,14–2,5 mm²; AWG 26–12
• Abisolierlänge: 10 mm
• Farbe: Grau; Isolierstoff: Polyamid (PA), Entflammbarkeit UL 94 V0
• Betriebstemperatur: -60 °C bis +105 °C; Verschmutzungsgrad 3; Überspannungskategorie III
• Normen und Zulassungen: IEC 60947-7-1, UL, cUL, VDE, EAC

Warum diese Klemme wählen

Die Push-in-Technologie reduziert die Verdrahtungszeit erheblich: Einfach einen abisolierten massiven Leiter oder einen flexiblen Leiter mit Aderendhülse einführen, und die Federklemme hält ihn sicher fest. Das dreistöckige Design packt sechs Anschlusspunkte in eine Breite von nur wenigen Millimetern und schafft so Platz auf der Tragschiene für andere Komponenten. Das Polyamidgehäuse ist halogenfrei und flammwidrig nach UL 94 V0, sodass es strenge Brandschutzanforderungen in Gebäudeinstallationen erfüllt. Mit Zulassungen von UL, cUL, VDE und EAC ist diese Reihenklemme für Projekte in Europa, Nordamerika und darüber hinaus zugelassen.

Ideale Anwendungsfälle

• Verteiler in Wohn- und Gewerbegebäuden
• Schaltschränke für Maschinenbau und Automatisierung
• Signal- und Stromverteilung in HLK- und Beleuchtungssystemen
• Nachrüstung bestehender Anlagen mit begrenztem Platz
• Schaltschrankbauer, die schnelle, werkzeuglose Verdrahtung für die Serienfertigung benötigen

Gut zu wissen

Die Reihenklemme gehört zur Phoenix-Contact-PTI-Serie, die für ihr kompaktes mehrstöckiges Design und zuverlässige Federanschlüsse bekannt ist. Sie wird in Standardgrau geliefert; andere Farben sind auf Anfrage erhältlich. Überprüfen Sie immer den maximalen Strom und die Spannung gegen Ihre spezifische Anwendung und die örtlichen Verdrahtungsvorschriften. Der Push-in-Mechanismus ist für massive Leiter oder flexible Leiter mit Aderendhülsen vorgesehen; für feindrähtige Leiter ohne Aderendhülsen öffnen Sie die Klemme mit einem Schraubendreher. Der Betriebstemperaturbereich von -60 °C bis +105 °C ermöglicht den Einsatz in rauen Umgebungen, aber der tatsächliche Nennstrom kann bei höheren Umgebungstemperaturen reduziert werden.
